Shéma ampli Davoli Krundaal écho musi

WXY
  • #1
  • Publié par
    WXY
    le 10 Oct 2019, 23:10
Bonjour ,
pour ceux qui seraient intéressés
Des photos d'un ampli Davoli Krundaal écho music

[img]file:///home/dx/Images/2019/10/09/IMG_20191009_115835.jpg
[/img]file:///home/dx/Images/2019/10/09/IMG_20191009_120523.jpg
[imfile:///home/dx/Images/2019/10/09/IMG_20191009_121439.jpg
g][/imfile:///home/dx/Images/2019/10/09/IMG_20191009_121450.jpg
g][imgfile:///home/dx/Images/2019/10/09/IMG_20191009_121502.jpg
][/imfile:///home/dx/Images/2019/10/09/IMG_20191009_123836.jpg
g][imgfile:///home/dx/Images/2019/10/09/IMG_20191009_123847.jpg
][/imgfile:///home/dx/Images/2019/10/09/IMG_20191009_124835.jpg
]

je sais pas si elles seront visibles rien en prévisualisation ....
oldamp
  • oldamp
  • Vintage Méga utilisateur
  • #2
  • Publié par
    oldamp
    le 11 Oct 2019, 09:39
Utilise un hébergeur comme reho.st ou autre, Là ce sont des liens vers ton disque dur....[/img]
WXY
  • #3
  • Publié par
    WXY
    le 11 Oct 2019, 12:04
oldamp a écrit :
Utilise un hébergeur comme reho.st ou autre, Là ce sont des liens vers ton disque dur....[/img]


Ok merci je regarde dans le week- end
oldamp
  • oldamp
  • Vintage Méga utilisateur
  • #4
  • Publié par
    oldamp
    le 11 Oct 2019, 14:10

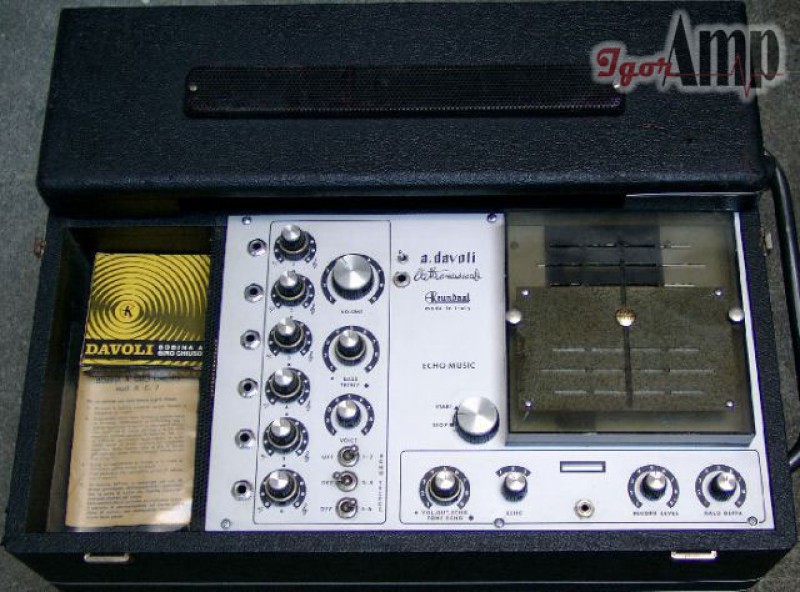

Oh oui, parce que ça intéresse ! En plus t'es pas loin....

J'ai celui avec le mixeur... en moins bon état que cette photo !

WXY
  • #5
  • Publié par
    WXY
    le 12 Oct 2019, 23:05
Bonjour

Ca ressemble effectivement , Davoli Krundaal ècho musique .

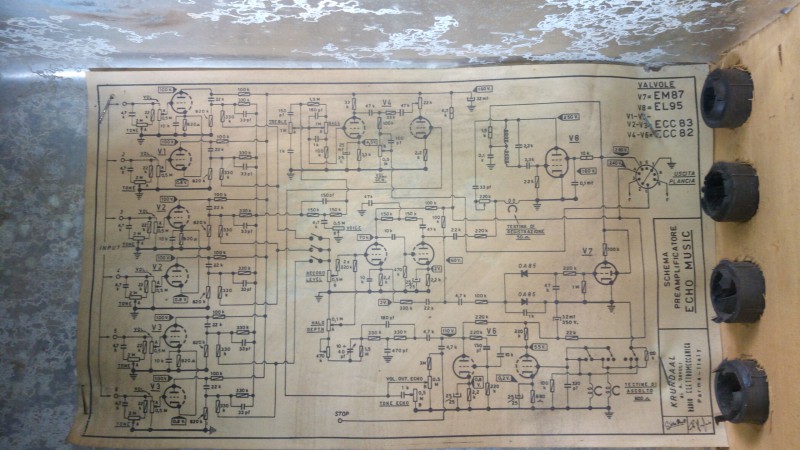

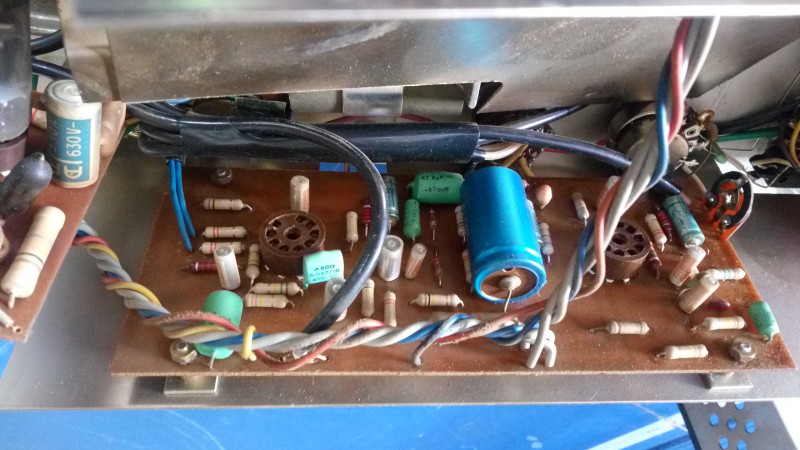

voici le schéma de câblage :


Medium (800)

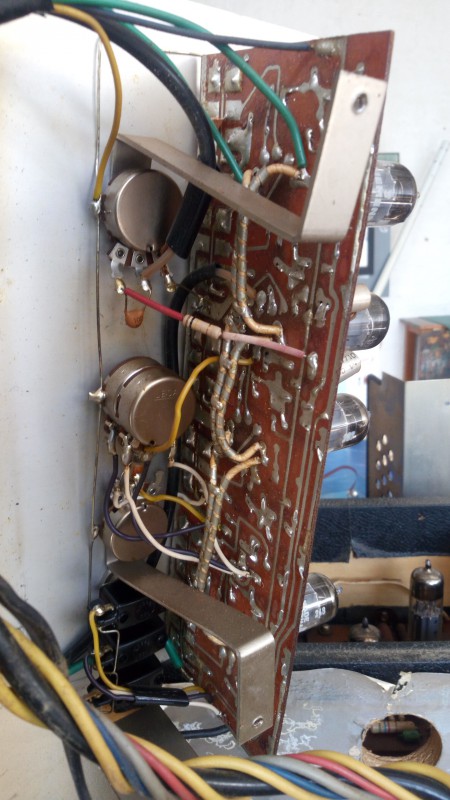

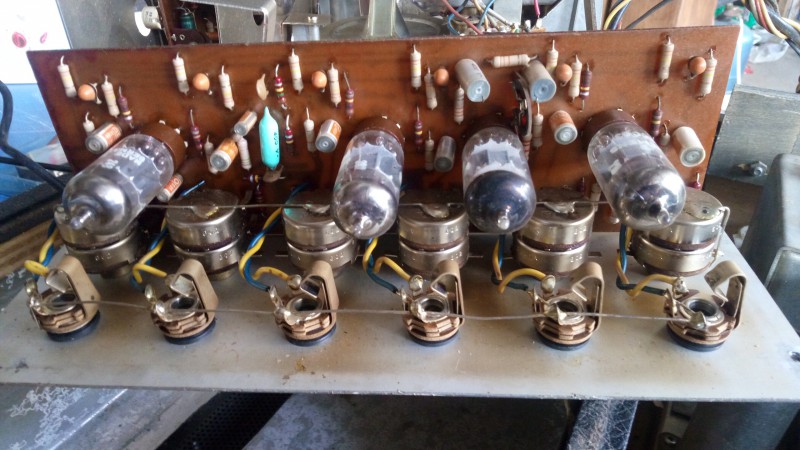

coté jack :


Medium (800)


Medium (800)

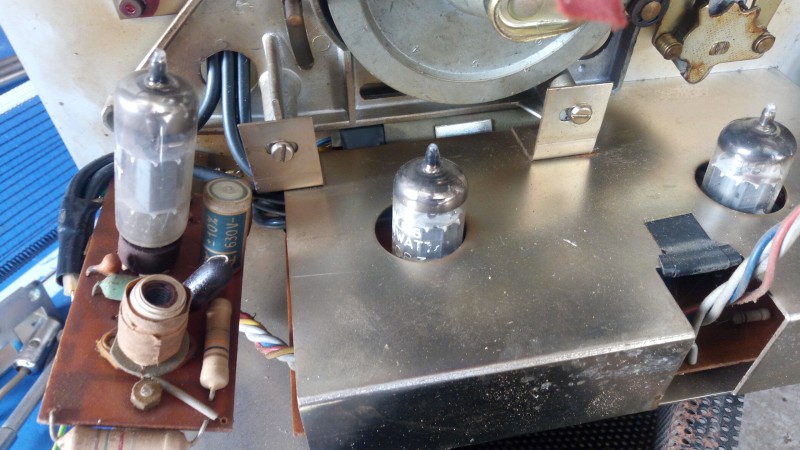

coté platine écho à bande :

Medium (800)

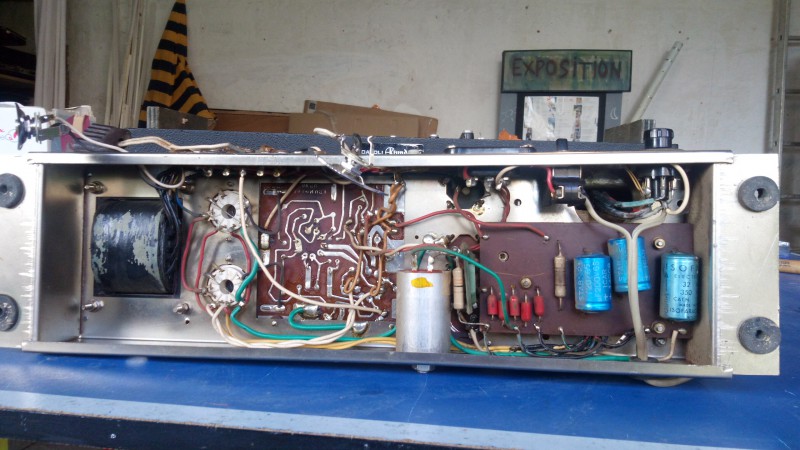

le dessous de l'alimentation :

url=https://reho.st/view/self/5ee13e621966377a627190176c25447c79c6a07b.jpg][/url]
Medium (800)

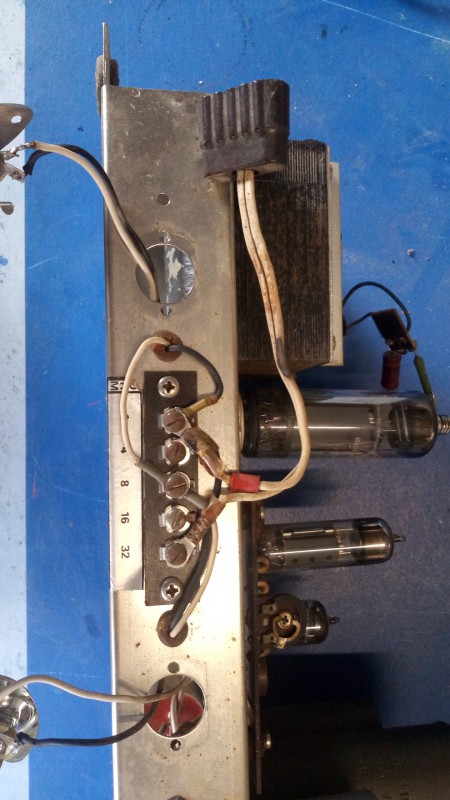

mais à quoi sert cette prise???


Medium (800)

l'ampli est remonté ,la fiche centrale (terre ) de la prise italienne avait êté cassée pour pouvoir utiliser une prise 2 broches après changement et remise à la terre le ronflement est atténué mais persiste ...
Est ce du au changement des sorties trois broches par des jacks , à des potentiomètres malicieux malgré un passage à la bombe contact , ou pire un condensateur ce qui est hors de mon domaine technique .
Dois je tenter un changement de phase dans le branchement des jacks ou mettre des prise xlr???
A votre avis .
oldamp
  • oldamp
  • Vintage Méga utilisateur
  • #6
  • Publié par
    oldamp
    le 13 Oct 2019, 10:25
Je pencherais plus vers les, chimiques de filtrage. Vu leur âge, ils auraient certainement besoin d'être remplacés !

La fiche que tu montres est branchée sur la sortie HP entre 0 et 32... je suppose que c’était pour bancher un cab en 32 ohms ? Tu peux la virer. Si tes jacks sont des sorties HP, il faut souder le fil noir à la masse du jack. Et tel que c'est branché tu as donc deux jacks en 8 ohms pour brancher soit un cab 8 ohms , soit deux cab 16 ohms !

Ta cassette de bande magnétique et fonctionnelle ? La mienne était vide et j'ai acheté de la bande mais il y a un sens précis d'enroulement car c'est une bande sans fin... Pourrais tu faire des gros plans de ta cassette ? Merci.

Et si t'as besoin d'un coup de main ou d'un coup de fer, je ne suis pas loin !
WXY
  • #7
  • Publié par
    WXY
    le 13 Oct 2019, 22:41
en espérant que ce sera compréhensible


Medium (800)

pour le coup main je n'hésiterai pas ,merci .
oldamp
  • oldamp
  • Vintage Méga utilisateur
  • #8
  • Publié par
    oldamp
    le 14 Oct 2019, 11:35
Ah merci beaucoup ! Je vois mieux comment ça fonctionne ! Un truc bizarre : le scotch coté têtes... apparemment ta bande serait à l'envers ? Le scotch se colle du coté non magnétique...
WXY
  • #9
  • Publié par
    WXY
    le 14 Oct 2019, 14:32
Possible pour la bande que le "scotch "soit un repère????
Sur un deuxième jeu, il y a pas mal d'enroulement (trop) et ça a du mal à fonctionner,
je regarderai peu être mercredi ce qu'il est possible de faire comme combinaisons :
- nb d'enroulement / tension de bande .
oldamp
  • oldamp
  • Vintage Méga utilisateur
  • #10
  • Publié par
    oldamp
    le 14 Oct 2019, 16:41
Non, le scoth sert à fermer la boucle ! Normalement c'est de la bande spécial dont la partie magnétique est plus glissante que de la bande pour magnétophone, ça permet justement de ne pas se bloquer dans la cassette et de se dérouler en souplesse. Effectivement il ne faut pas trop de tension sur la bande. Pour restaurer la mienne, j'ai acheter des cartouches américaines 8 pistes qui fonctionnent aussi sur le mème principe de bande sans fin... Mais je n'ai encore rien fait ! D'autres urgences en cours...
WXY
  • #11
  • Publié par
    WXY
    le 20 Oct 2019, 12:43
Si les urgences ressemblent aux amplis que tu fabriques , je veux bien avoir les mêmes
oldamp
  • oldamp
  • Vintage Méga utilisateur
  • #12
  • Publié par
    oldamp
    le 20 Oct 2019, 14:27
Oui, ben, ça dépend... l' "urgence" que j'avais est partie par UPS à Barcelone et est arrivée..... cassée ! Double carton blindé ... Lui a résisté mais pas le contenu
WXY
  • #13
  • Publié par
    WXY
    le 20 Oct 2019, 23:19
Aïe! une fois j'ai été chez un transporteur chercher une guitare , l'employé à balancer le carton pratiquement sur mes pieds

C'est réparable ???
oldamp
  • oldamp
  • Vintage Méga utilisateur
  • #15
  • Publié par
    oldamp
    le 20 Janv 2023, 14:20
Oui je ml'ai repéré mais c'est trop loin ! et il n’expédie pas !
