Installation du British glory mod

c'est bien vous etes plus optimiste que moi

Bonsoir,

Bon alors j'ai terminé l'installation du kit et... vous allez pouvoir bien vous marrer parce que... ça marche pas

J'ai eu quelques soucis pendant le dessoudage de certains composants qui ne voulaient pas partir. J'ai abimé deux ou trois pastilles sur le pcb. Je sais c'est minable...

Du coup j'ai gratté un peu la protection, plié la patte du composant et soudé sur la partie dégagée.

Pensez vous que ça peut venir de ces soudures là?

ça peut

tu as un testeur de continuité ?

J'ai un TT depuis 2008 et j'ai essayé un TT avec cette British Glory mod il y a 1 an et demi, niveau pédales j'ai trouvé que ça passe encore moins bien, même une zvex Box Of Rock qui passe encore sur TT et divinement sur Marshall n'était pas à la fête, je ne parle pas des fuzz qui sortent en bouillie.

L'ampli en dry sonne comme sur la démo, comme un jcm800 mais avec moins d'autorité, c'est vraiment pas mal.

Oui.
J'avais testé pourtant et ça avait l'air de fonctonner

met des photos pour avoir de l aide concret
reprends tout ce que tu as fait en faisant bien atention et vefifiant tout

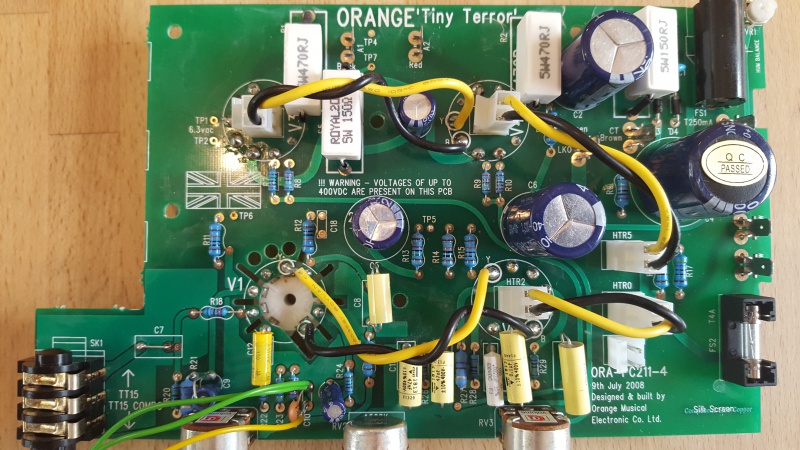

Voilà la liste de ce que j'ai remplacé

c7 remplacé par un cavalier
c8 par un 0.047uF
c9 par un 10uF
R21 par une 1.8K
c12 par un 0.001uF
c10 par un 150pF avec montage du switch de bright (voir photo)
c13 par un 0.047uF
c14 par un 0.047uF
R27 par une 470ohm
c15 par un 0.0022uF
c16 par un 0.1uF
c17 par un 0.1uF
c18 supprimé
R4 ajout d'une 10K supplémentaire sur l'autre face du pcb
R13 ajout d'une 10K supplémentaire sur l'autre face du pcb
R5 remplacée par une 150ohm

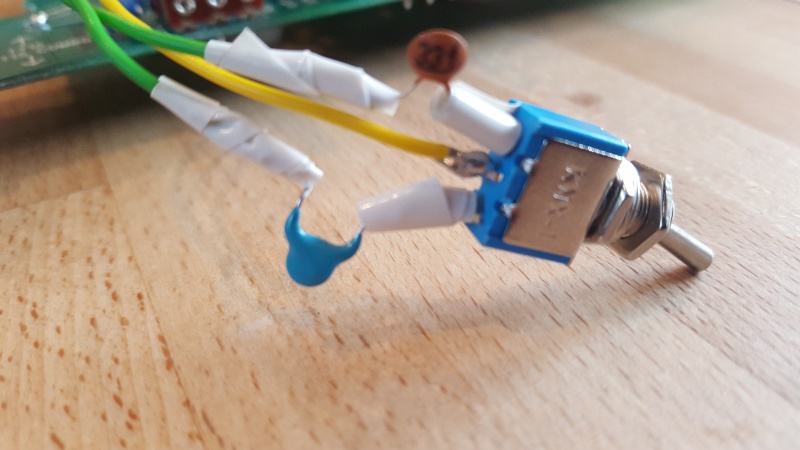

Le switch

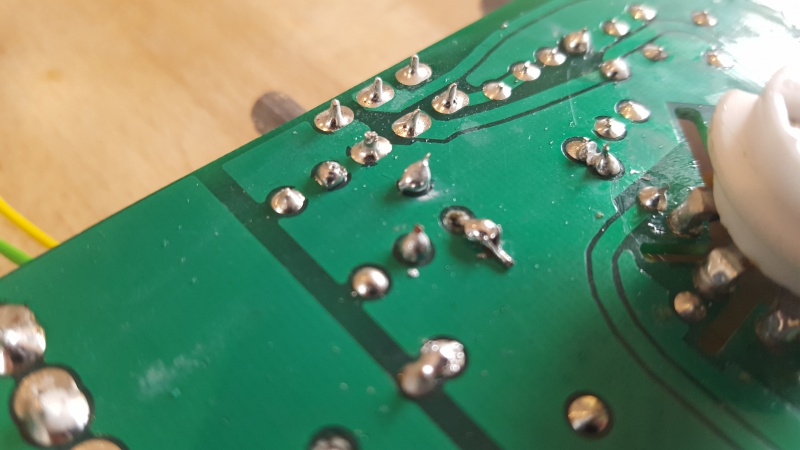

un exemple de soudure moche là où une pastille s'est barrée



Je viens de vérifier la polarité des condensateurs ça me semble bon.

bon ben c pas glorieux ce glory mod


verifie la ou ta peté les pistes si les contacts se font bien
a la vue de la dernier photo j ai de gros doute .

Tu parles du choix des composant ou du talent du soudeur?

Oui le contact se fait bien au niveau de la soudure moche.
J'ai gratté la protection de la piste avant et découvert le cuivre.

Par contre en testant la continuité, ça passe entre les deux bornes du c9
Je suis pas une connerie prêt mais logiquement entre les deux bornes d'un condensateur
le courant ne passe pas?

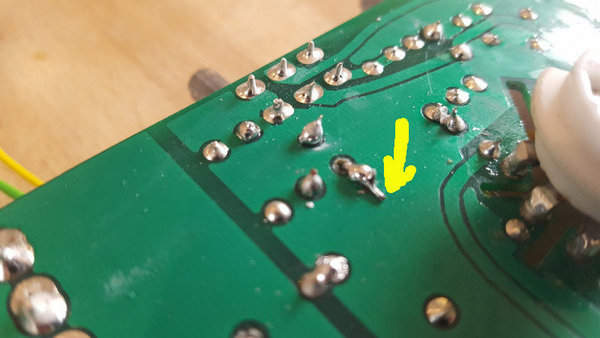

justement, là où il manque la pastille on dirait que tu as soudé sur le "plan de masse" ! ! ! ! ! normalement il y a un petit rond sans cuivre pour isoler les pastilles de la masse......


Hébergé par Imagesia, le meilleur hébergeur d'images du net !

c'est pour ca qu il faut verifier mais bon si ca semble ok
t ora un amp qui semble marcher

Oui c'est la c.... que j'avais fais et je m'en suis aperçu
J'ai viré les deux soudures faites comme ça et ressoudé sur le dessus de la piste après avoir découvert le cuivre avec un papier de verre très fin.
Mais ça ne marche toujours pas...

Je vois pas ce que tu veux dire Pipi

ben tu prends ton multi en mode test de continuité (ca bip)
et pour moi d apres tes pics le fautif serai probablement c12
donc
http://farm5.static.flickr.com(...)b.jpg
et verifie ...
que c12 va bien a r22 d un cote et a v1 de l autre et oldamp ta mis le nez dessus ...
ya gros a parier que ca soit ca et peu etre plus mais sans controler ce que tu fais o fur et a mesure ben ya plus ka te faite chier plus ou moins pour trouver la panne . et regarde partout sur ce que ta bricolé ...

Vous allez rire
J'ai contrôlé tout le circuit au testeur, tout est ok.
Le circuit est conforme au schéma, les condos dans le bon sens... mais ça marche pas.
Alors je me dis non quand même pas... ça peut pas être mon jack... ce serait ridicule... ben si !

Bon à la base c'était bien mes soudure à la masse les responsables on est d'accord.

J'ai pas encore testé le résultat, c'est un peu tôt pour un dimanche. J'ai hâte de voir ce que ça donne.

En tout cas merci pour votre aide c'est super sympa (d'autant que j'ai un peu fais mon boulet sur ce coup là)

ta reussi a te depaner t un chef
