Bloqué sur la construction de mon ampli en kit

  • #1
  • Publié par
    Brotala
    le 30 Avr 2017, 15:02
Bonjour à tous,

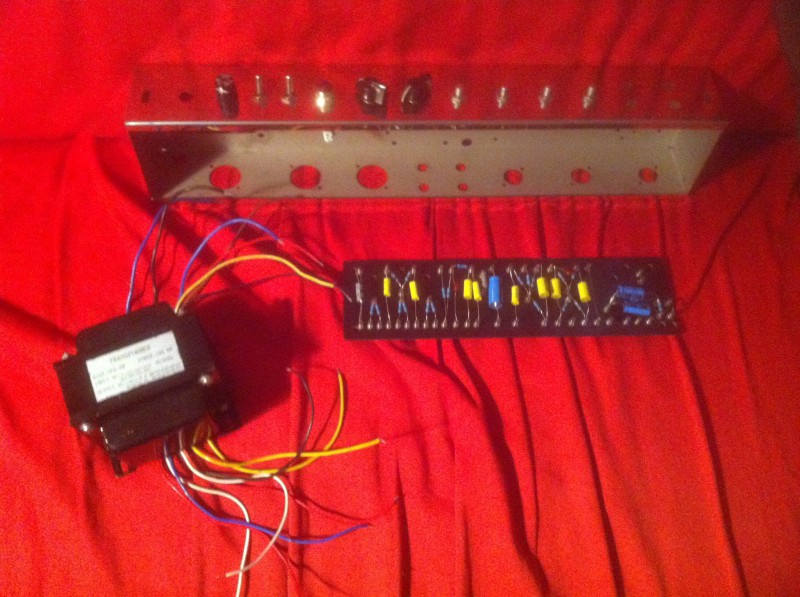

Je viens vous faire part de mon problème sur le montage de mon ampli Fender bassman 5F6A en kit. J'ai réussi sans problème, grace à un layout trouvé sur internet, de monter la carte et ses composants ainsi que les potards et autre sur le chassis. Mon problème vient donc du transfo, je ne comprend pas le layout pour cette partie n'ayant pas les meme cables sur mon transfo de celui affiché sur le layout. Après mainte recherche sur internet pour trouver des personnes montant un kit 5F6A similaire au miens je n'ai trouvé aucune solution. Je précise que le transfo de ce kit ne s'adapte pas parfaitement au chassis.

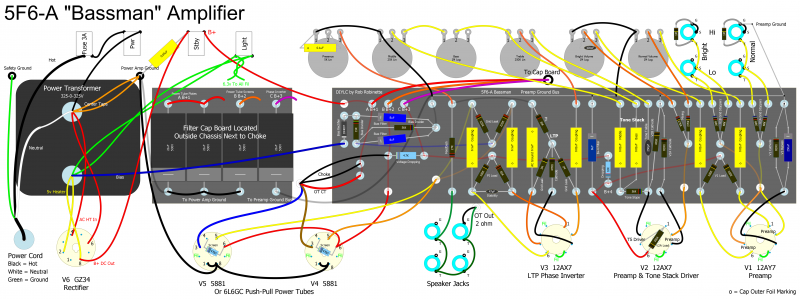

Je vous mets le lien du layout de l'ampli et les photos à suivre.

Merci à vous


https://robrobinette.com/5F6A_(...)s.htm


layout bassman


kit bassman


transfo dessus

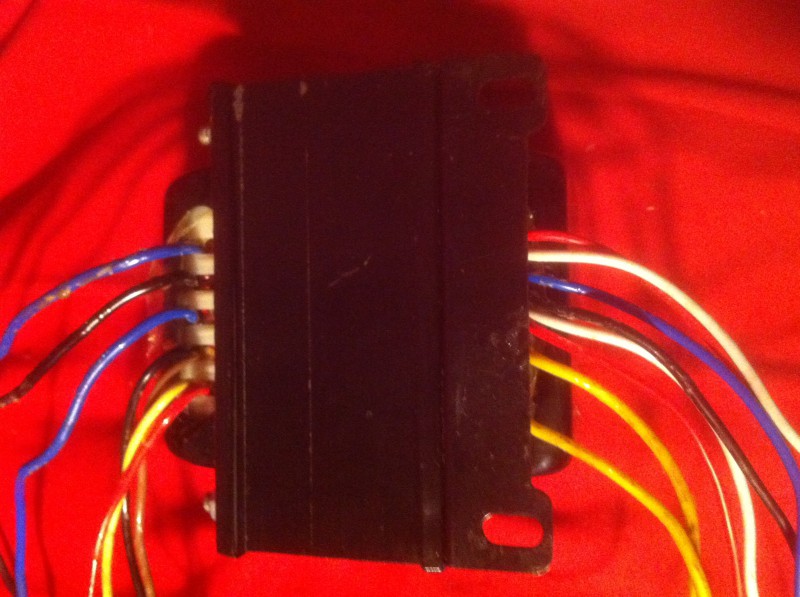

transfo dessous
PiPiRoSe
bonjour Brotala qu est ce que tu ne comprends pas ?
sur les photos c'est indiqué sur le transfo visiblement
le primaire je brancherais en 230 perso au moins dans un premier temps
attends d avoir les pro du fender qui vont te conseiller
mon clone de fortin cali mod :
http://www.youtube.com/watch?v(...)zN74M
http://snd.sc/1dv4gNL
mon clone de friedman brown eye mod:
http://i1359.photobucket.com/a(...)b.jpg
mon clone de cameron aldrich mod (old bitch):
https://www.youtube.com/watch?(...)81z3E
mon clone de cameron jose mod(ccv):
https://www.youtube.com/watch?(...)etgmE
pour les gars du forum qui veulent venir essayer mes montages, ma porte est toujours ouverte .
oldamp
  • oldamp
  • Vintage Méga utilisateur
  • #3
  • Publié par
    oldamp
    le 01 Mai 2017, 14:29
Quand tu as acheté ton kit, il était livré sans doc ? Sinon, les couleurs des fils n'ont aucune importance, c'est leur fonction qui compte ! Il te faut trouver les deux fils "secteur" 230V (apparemment noir et rouge) et les relier vers l'inter on/off et le porte fusible. Ensuite deux fils 5V qui vont à la redresseuse (pins 2- et deux fils haute tension (325V) qui vont aux pins 4 et 6. Puis les deux fils chauffage 6.3V pour le voyant et toutes les lampes. Et enfin un fils pour le bias, en général 50V, qui va vers la plaque et une diode, Sans oublier le point milieu de la HT qui va à la masse et éventuellement un point milieu du 6.3V qui va également à la masse ! . Ta photo est trop floue pour que je puisse lire les inscriptions mais je dirais que le 5V ce sont les deux fils jaunes, la HT les deux fils rouges, le bias le fils bleu et le 6.3V les deux fils blancs. A vérifier car il y a plein d'autres fils... ! ! !

Donc prends une photo bien grande et nette de l'étiquette du transfo !
  • #4
  • Publié par
    Brotala
    le 01 Avr 2018, 22:35
Bonjour,

Avant tout je suis désolé de ne répondre que maintenant, je n'ai jamais eu notification de vos messages et je les ai lu à l'instant ayant retrouvé par hasard ce poste.
J'avais abandonné l'année dernière le montage de l'ampli faute de temps et je m'y suis remis il y a 2 semaines tout juste.
Cab et HP monté, une bonne partis des fils soudés mais je bloque toujours à cette dernière étape du branchement des différents transfo.

Je vous fais suivre d'autres photos plus net. Pouvez vous me confirmer la correspondance de la couleur des câbles à leur voltage, ayant plusieurs fois la même couleur des voltage différent j'ai peur de tout mélanger.

Il y a aussi deux autres plus petits transfo mais qui ne sont pas indiqué sur le layout que j'ai trouvé sur le net (j'en ai trouvé un deuxième peut être un peu plus clair que celui déjà posté)
Auriez vous une idée du montage de ces deux là ?

Merci beaucoup pour vos réponses !

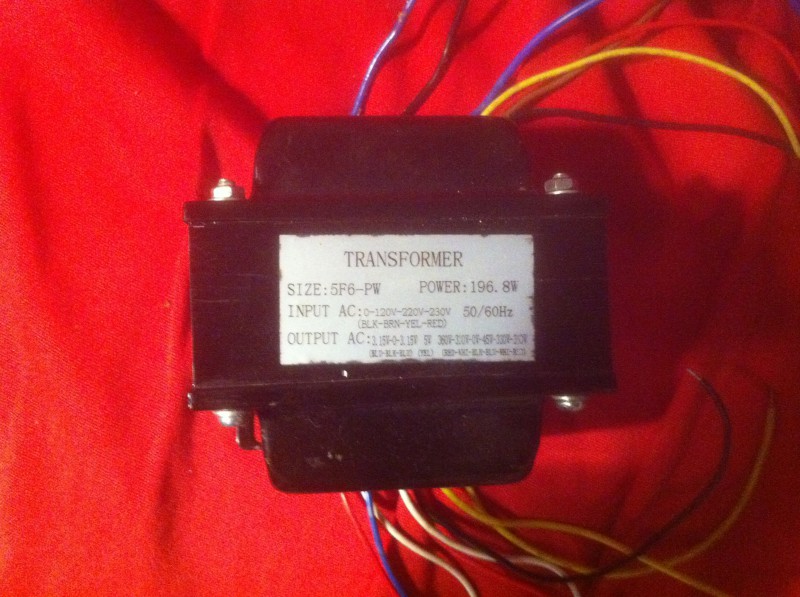

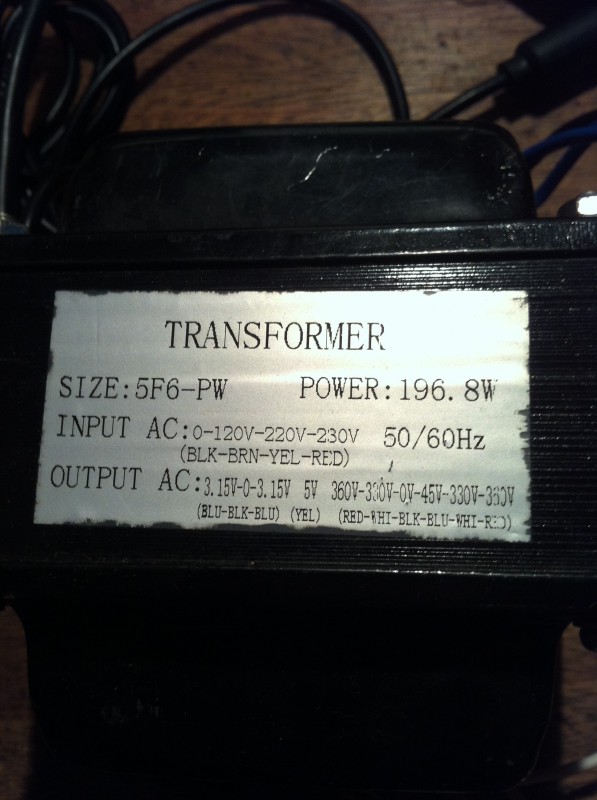

[img:1dc6f98ffc]https://www.guitariste.com/share/users/forums/2018/04/amplification-transfo-384921.jpg[/img:1dc6f98ffc]
transfo

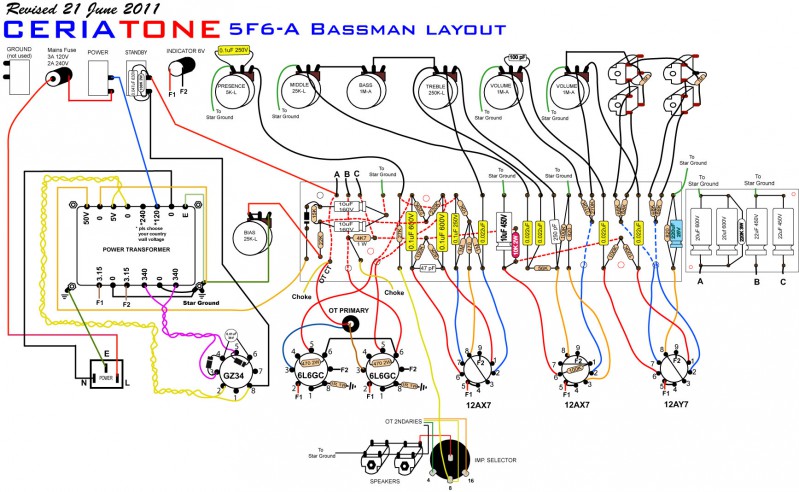

[img:1dc6f98ffc]https://www.guitariste.com/share/users/forums/2018/04/amplification-layout-384921.jpg[/img:1dc6f98ffc]
layout

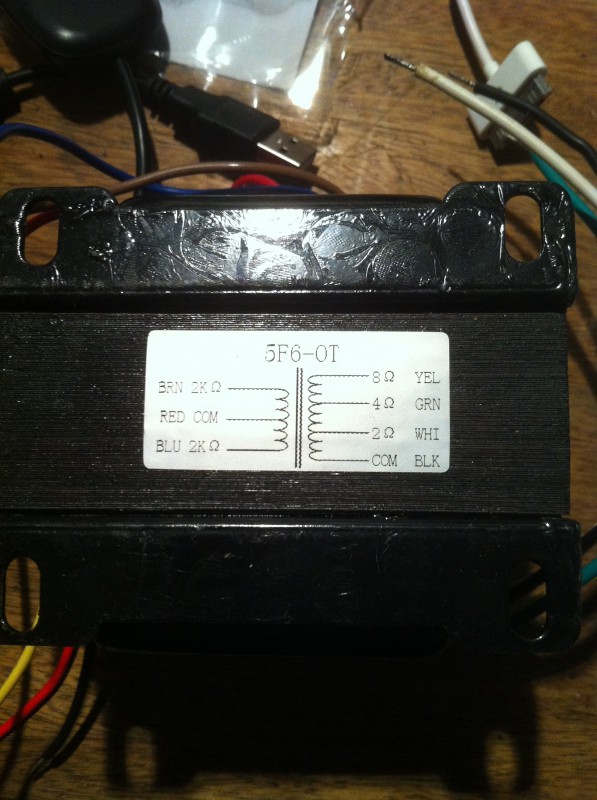

[img:1dc6f98ffc]https://www.guitariste.com/share/users/forums/2018/04/amplification-transfo-2-384921.jpg[/img:1dc6f98ffc]
transfo 2

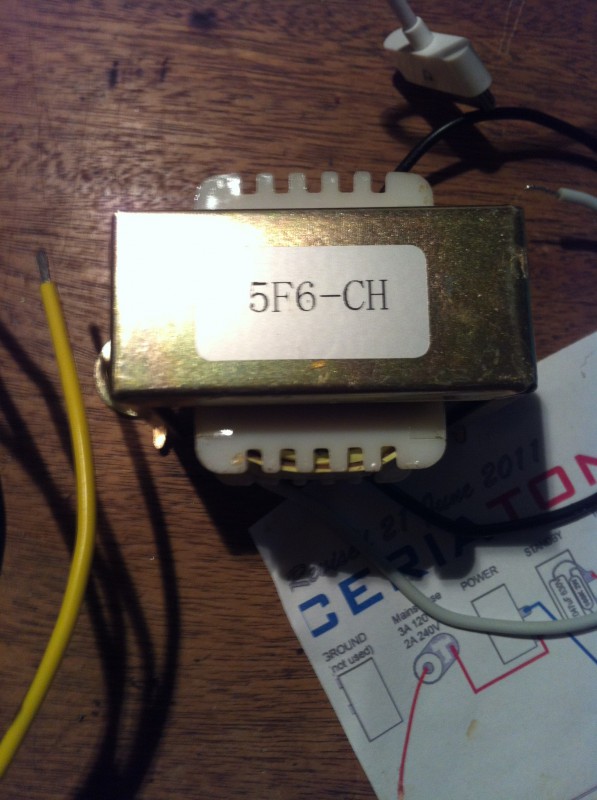

[img:1dc6f98ffc]https://www.guitariste.com/share/users/forums/2018/04/amplification-transfo3-384921.jpg[/img:1dc6f98ffc]
transfo3
  • #5
  • Publié par
    Brotala
    le 01 Avr 2018, 22:38
Les photos n'ont pas l'air de s'afficher correctement je ne comprend pas pourquoi
WLM
  • WLM
  • Custom Top utilisateur
  • #6
  • Publié par
    WLM
    le 02 Avr 2018, 04:10



"Quand les gros seront maigres, les maigres seront morts." Sharkfood; troubadour alpin multimanche.

"Insulte à organisateur ? T'es viré du concours "gagnez un 5F6 !" Oldamp; Sept.2017
  • #8
  • Publié par
    Brotala
    le 02 Avr 2018, 11:39
Merci pour avoir posté les photos ! Oui j'ai bien vu qu'il ne fallait pas que je me trompe sur l'alimentation, il me semble que c'est le cable noir et rouge pour le 230V mais c'est pour ça que je préfère demander confirmation avant de tout souder et de faire une bêtise.
casseoreille
A ta place, je porterais mon ampli chez un Pro, outillé pour vérifier tes circuits et le finir enfin! Il n'y a pas de gêne à avoir, travailler dans le doute c'est prendre trop de risques pour ton bassman et surtout pour toi!

Je ne comprends pas que tu ne sois pas plus pressé d'achever ton oeuvre!
d402
  • d402
  • Custom Méga utilisateur
  • #10
  • Publié par
    d402
    le 03 Avr 2018, 13:13
Le premier transformateur est bien celui d'alimentation:
Le groupe du haut est l'entrée 0-120-220-230v donc BLK & RED pour 0-230v
Le groupe du bas ce sont les sorties:
3.15v-0-3.15v donc BLU & BLU pour le 6.3v des filaments
5v pour la diode GZ34 - reste a trouver le 0 avec un multimètre
360v-330v-0-45v-330v-360v donc WHI & WHI pour la HT via la diode GZ34 et le 45v pour la polarisation de l’étage de sortie
Pour être sure des groupes il faut mesurer la continuité de chaque câbles avec un multimètre!
Attention: bien isoler tout les câbles ne servant pas avant la mise sous tension!

Le seconde transformateur est celui de sortie avec ces 3 impédances 4-8-16 Ohms

Le troisième est la self de filtrage, elle apparais sur le schéma sous le nom de "choke"
oldamp
  • oldamp
  • Vintage Méga utilisateur
  • #11
  • Publié par
    oldamp
    le 03 Avr 2018, 14:01
d402 a écrit :
Le premier transformateur est bien celui d'alimentation:
Le groupe du haut est l'entrée 0-120-220-230v donc BLK & RED pour 0-230v
Le groupe du bas ce sont les sorties:

3.15v-0-3.15v donc BLU & BLU pour le 6.3v des filaments avec le black à la masse

5v pour la diode GZ34 - reste a trouver le 0 avec un multimètre yel - yel pour le 5V

360v-330v-0-45v-330v-360v donc WHI & WHI pour la HT via la diode GZ34 et le 45v pour la polarisation de l’étage de sortie et le black à la masse

Pour être sure des groupes il faut mesurer la continuité de chaque câbles avec un multimètre!
Attention: bien isoler tout les câbles ne servant pas avant la mise sous tension!

Le seconde transformateur est celui de sortie avec ces 3 impédances 4-8-16 Ohms

Le troisième est la self de filtrage, elle apparais sur le schéma sous le nom de "choke"


Pour les fils inutilisés le mieux est de visser une barrette à coté du transfo et de souder les fils dessus.

https://www.tube-town.net/ttst(...).html
Bonsoir à tous,

Avant tout merci pour vos réponse. J'arrive bientôt au bout et je me réjouis d'avoir un bon coup de pouce. C'est vrai qu'à un moment j'ai voulu l'emmener chez un pro pour le terminer mais compliqué, pas forcément les moyens et je pense qu'avec votre aide sur ce forum ça devrait le faire

Donc si je récapitule par rapport à la photo du transfo alim avec les cables visibles du premier topic et la photo avec les infos du transfo alim sur le 2eme topic, ça donnerais ça:

En partant du haut à gauche de la photo: bleu=3.15v noir=0v bleu=3.15v noir=0v rouge=230v
En partant du haut à droite: rouge=360v blanc=330v bleu=45v noir=0v blanc=330v rouge=360v

Concernant les 2 derniers jaunes: pour le 5v, j'ai un multimètre pour trouver le 0 mais j'avoue ne pas savoir bien l'utiliser, je ne trouve pas grand chose.

Pour le second transformateur: J'ai en sortie le jaune=8ohm le vert=4ohm et le blanc=2ohm mais pas de 16ohm et je ne crois pas avoir de sélecteur d'impédance comme sur le schéma, est ce important ? Je précise avoir 4 hp Jensen C10r 6ohm.

Pour le troisième: J'ai un câble blanc et un câble noir, comment connaitre le sens de branchement ? Il n'est pas indiqué sur le schéma.

Concernant la barrette de soudage, elle fait du coup office de masse ? Je peux donc y brancher tout mes autres fils qui doivent joindre la masse en plus des câbles inutilisés du transfo?

Et dernière chose, pourquoi enrouler certains câbles ? Sur le schéma il y en a 2 paires à croiser.


Je suis impatient de terminer ce monstre et d'enfin pouvoir l'essayer! Merci encore pour vos réponses.
Choses que j'ai oublié de demander, sur le schéma, à quoi correspondent les F1 et F2 ?

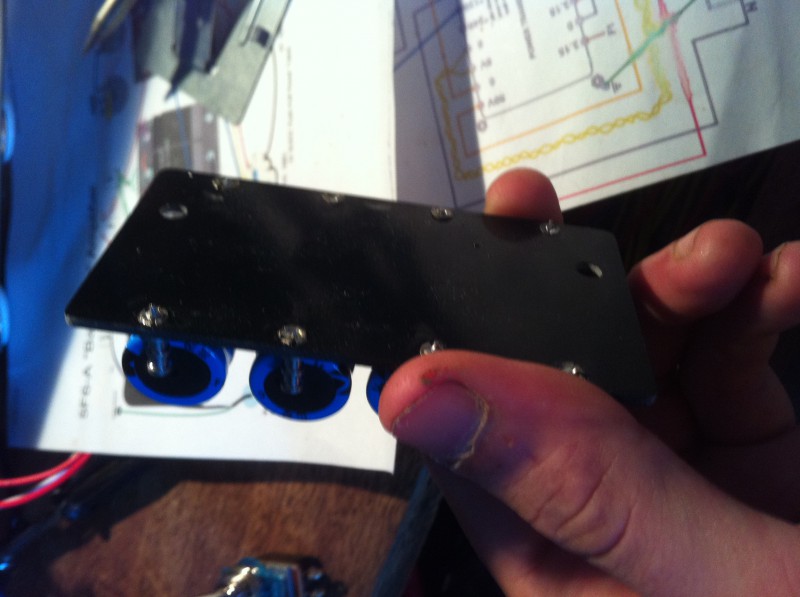

Je dois fixer la filter cap à coté du 3eme transfo, la partie en dessous des condos doit être bien isolé du châssis ?

filter cap


Sur quelle fiche du power switch dois je souder mon 230V ?

power switch


[/img]
Non c'est vrai peu de chose concernant les sigles et la théorie j'ai seulement monté quelques pédales d'effets et quelques bricoles en suivant des schémas. Je sais que c'est bien différent d'un ampli à lampe qui est bien plus dangereux à manipuler étant donné le 230v mais si les câbles sont branchés correctement et que je le manipule sans tension il ne devrait pas y avoir de problèmes. Je pense tout de même le faire checker par un pro à la fin du montage.
