Trop de cables, tuent le cable !

Hello,

Je m'attaque a une ibanez RG 7 cordes !
Je lui monte 2 humbuckers, un bare knuckle en bridge, un dimarzio en neck, un switch blade 3 positions, un volume et un killswitch

La cavité de la guitare est blindée au cuivre (les micros d'origine étaient splittable)

Le tout est soudé, mais ça buzz et j'ai l'impression que les micros manquent vachement de patate.
Le buzz est vraiment léger, et même pas si gênant avec un gate.

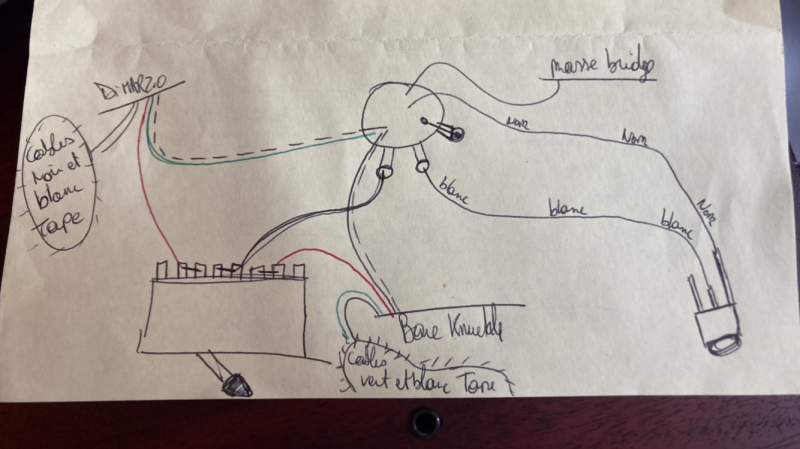

voici un petit schéma, il vaut ce qu'il vaut, et il manque la liaison masse entre le switch et le potard de volume (que j'ai oublié de dessiner)



le buzz s'arrête quand je touche une partie métallique... ETONNANT ^^ ! Mais il s'accentue si je touche le switch...

Je n'ai pas câblé les 2 cables venant du dessous des micros, vissés dans le corps de la guitare. Je me dis que ça fait un peu doublon avec la masse du micro ?

Un pro de l'électronique dans l'assemblée pour me conseiller ?

merci d'avance !

Alors le noise gate, si tu fais du djent c'est cool...sinon ca te sers à rien


Je laisse les autres repondres concernant ton câblage.

Cependant, tu sais ce qu'est un buzz....et tu l'as défini comme tel donc ?

As tu bien soudé ensemble les cables marqués tape?
Au vu du schema, le cablage du jack a l’air inverse. La partie pointue du jack est le point chaud, donc c’est la patte la plus courte de l’embase qui va à la masse

Pas mal de gens confondent le hum et la ronflette

Je pense que c'est le killswitch qui est dessiné, pas le jack, qui lui n'apparait pas sur le schéma.
