Projet : Embrace by Franck Hartung style DIY

Salut à tous, je me suis lancé en février dans la fabrication d'une gratte DIY! Je n'ai pas de connaissances dans le travail du bois, pas forcément l'outillage nécessaire et surtout, je n'ai pas un rond! ^^

Le projet : Réaliser une guitare dans le style des Embrace by Franck Hartung


Son nom : WildPaul Standard



Corps en noyer
Table en érable
Manche en noyer


Voilà ou en est le projet :

Je suis allez acheté du bois :
Une planche d'a peu près 20mm d'érable, une planche de Noyer d'environ 40mm d'épaisseur et de quoi faire un ou deux manche en érable.
Le tout pour 25€
J'ai du couper les planches en 2 pour les ramener en 206

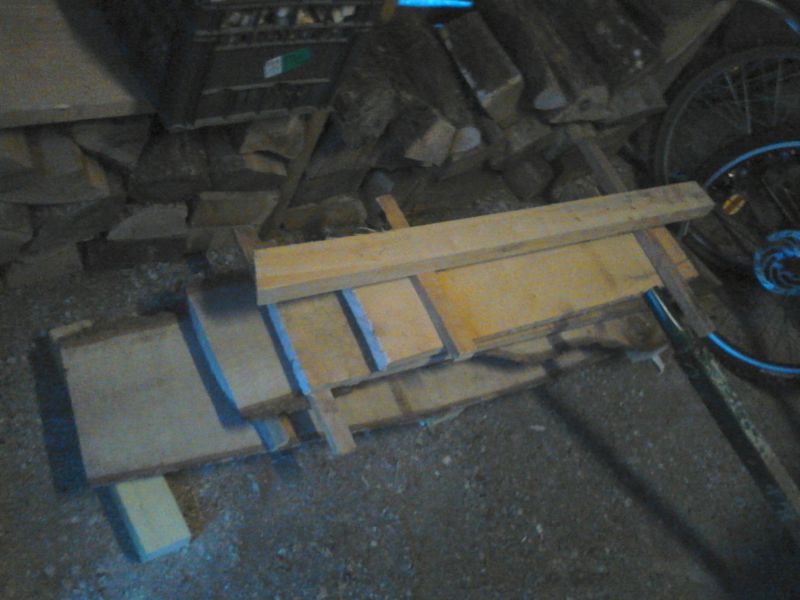

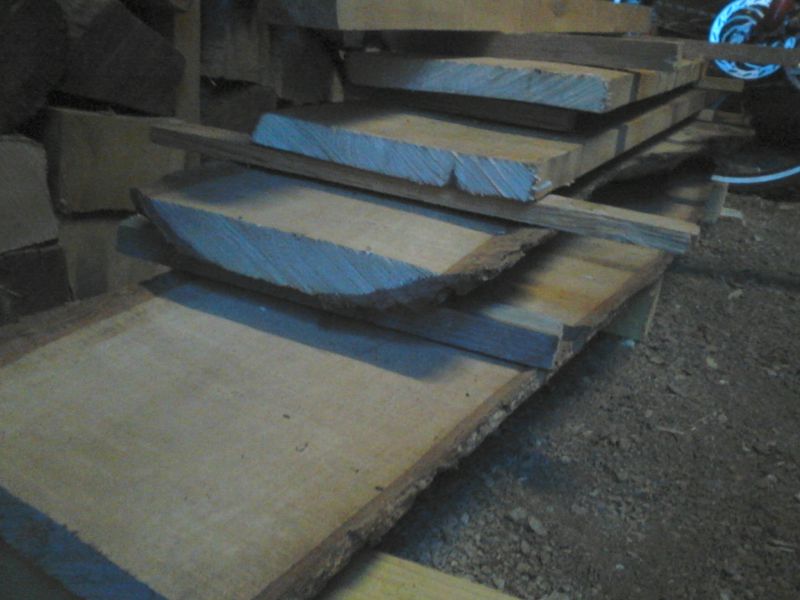

J'ai placé ça rapidement sur des bouts de tasseaux pour les stocker.

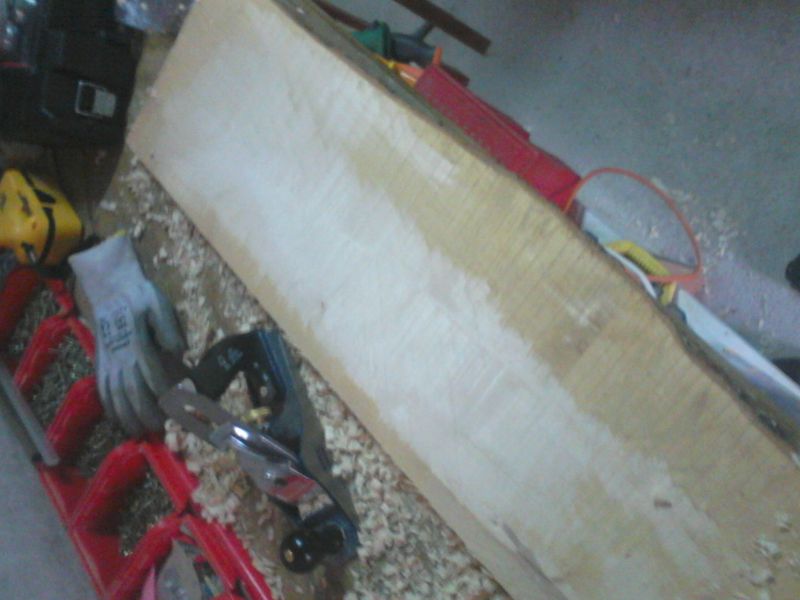

Ensuite l'objectif a été de préparer le bois pour qu'il soit utilisable, j'ai sortis le rabot pour dégauchir mes plateaux!

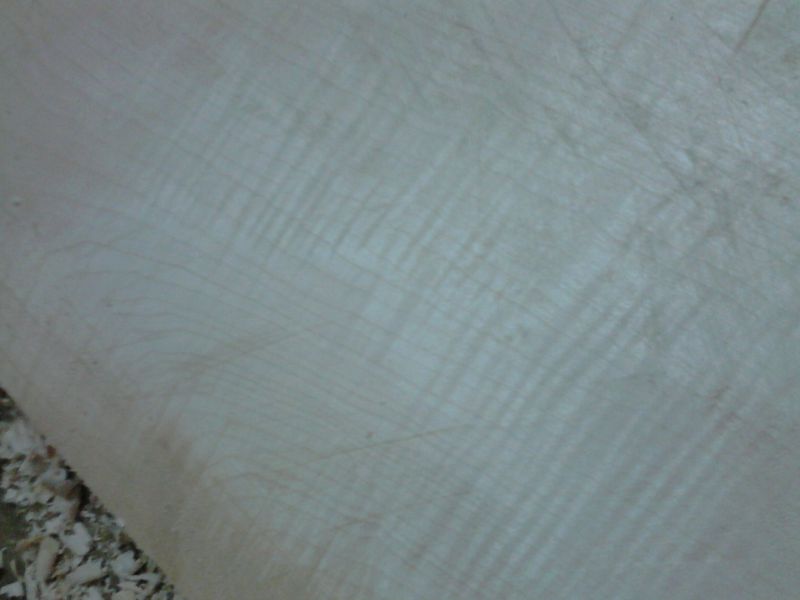

Et surprise, l'érable est un peu ondé! Jackpot



Le corps sera en noyer d'une seule pièce avec une table érable deux pièces non bookmatched.

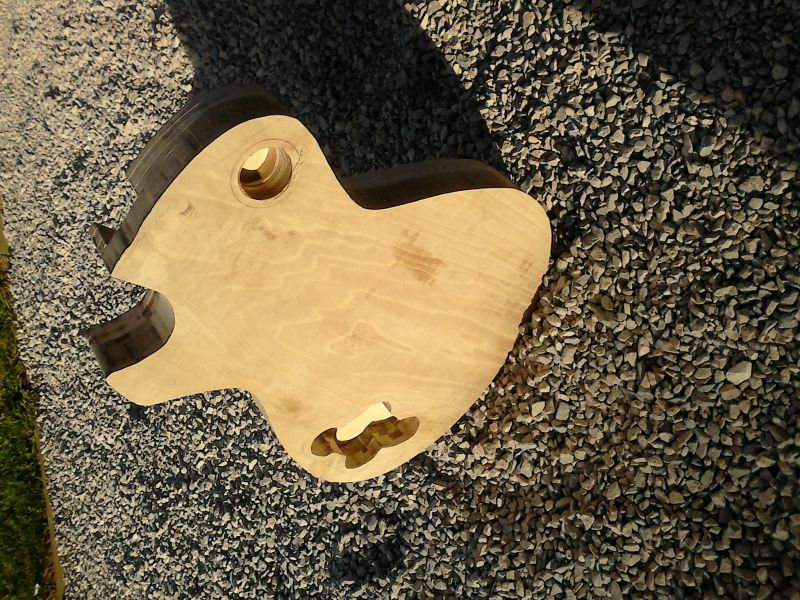

Le corps :

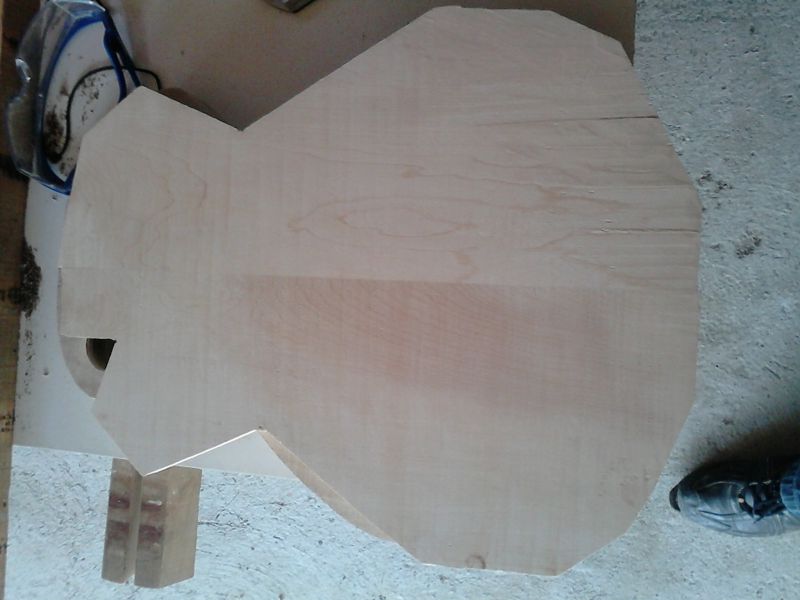

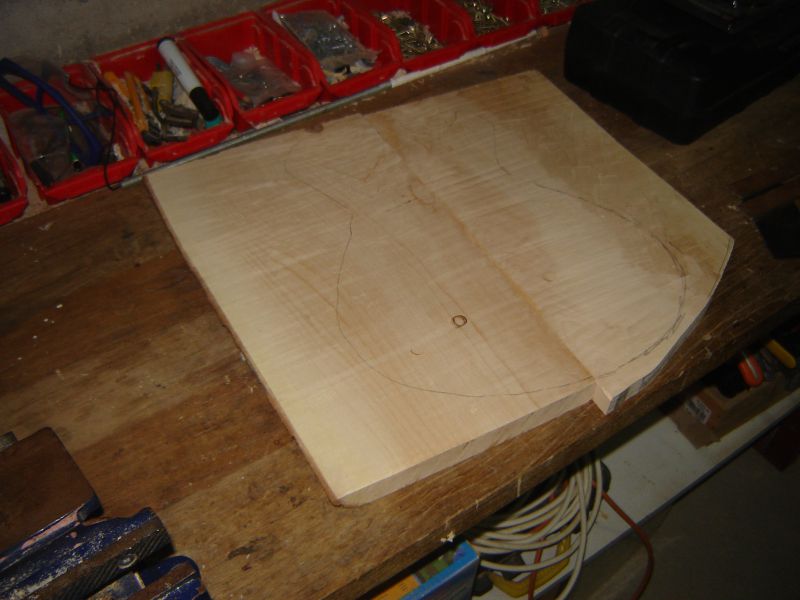

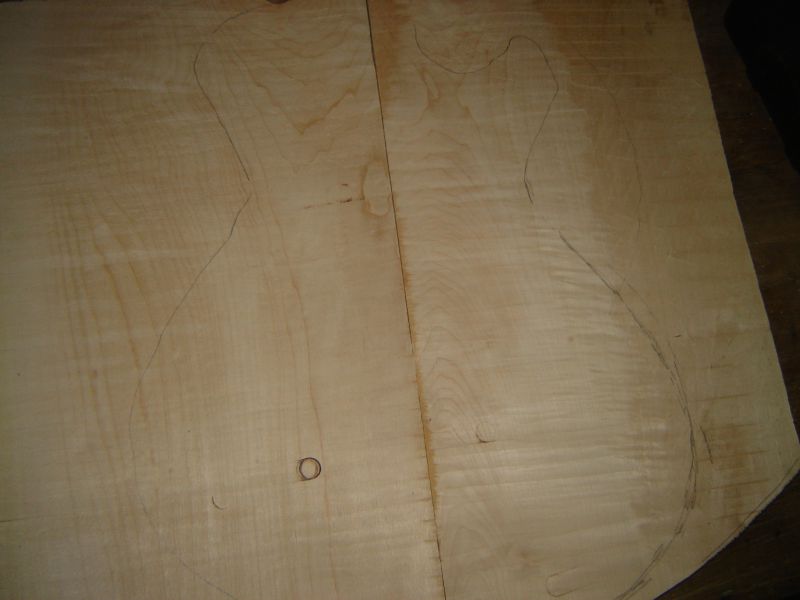

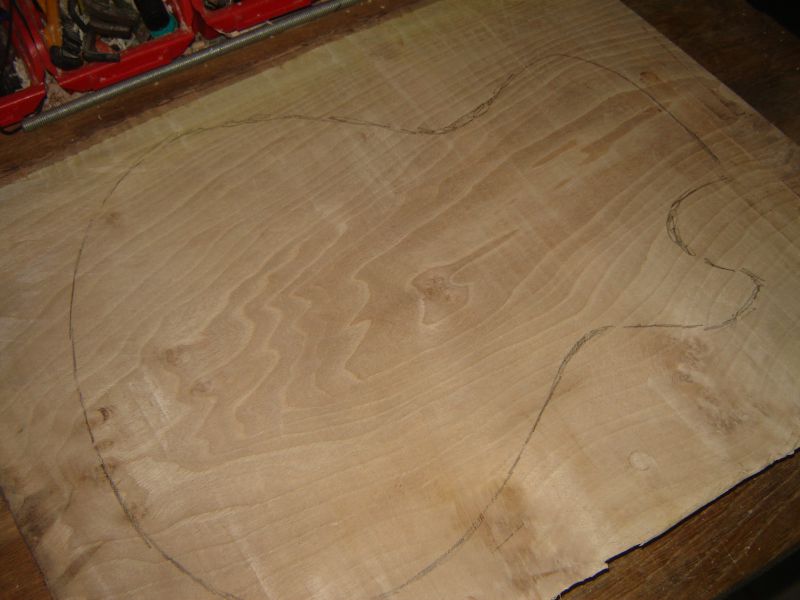

Ce qui deviendra la table érable :

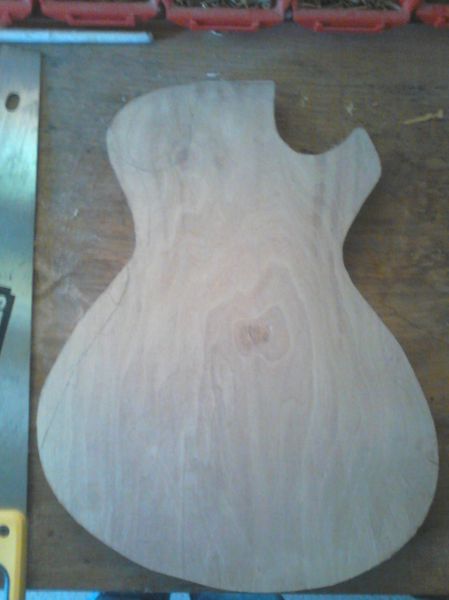

Premier détourage grossier du corps à l'égoine :




Puis détourage à la défonceuse à la volée et terminer en ponçant. Je n'ais pas de fraise à copier... 30€ la fraise, plus cher que la défonceuse!



Réalisation des différentes défonces pour l'électronique, elles sont plutot dégueux, la cavitée électro sera reprise par la suite.

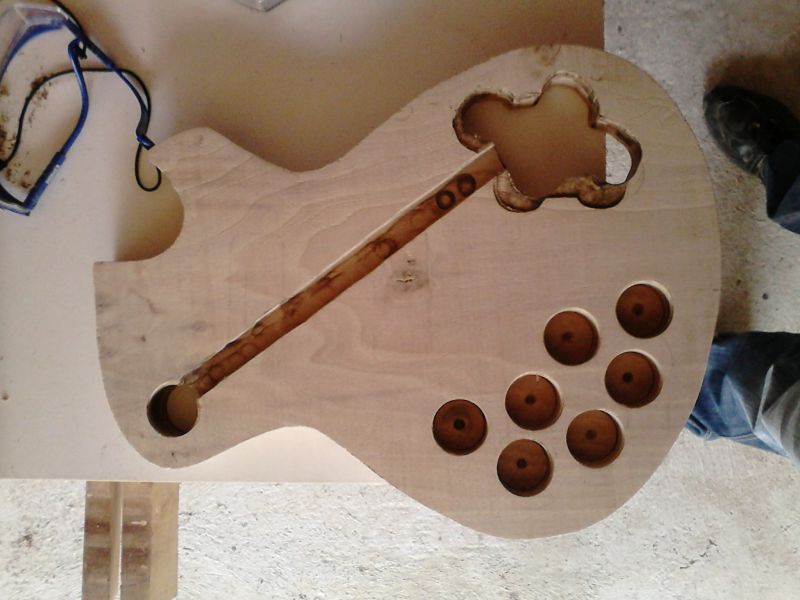

Ce sera une chambered, motif gibson traditionnel, pour alléger un petit peu le corps.



La table mise à épaisseur :

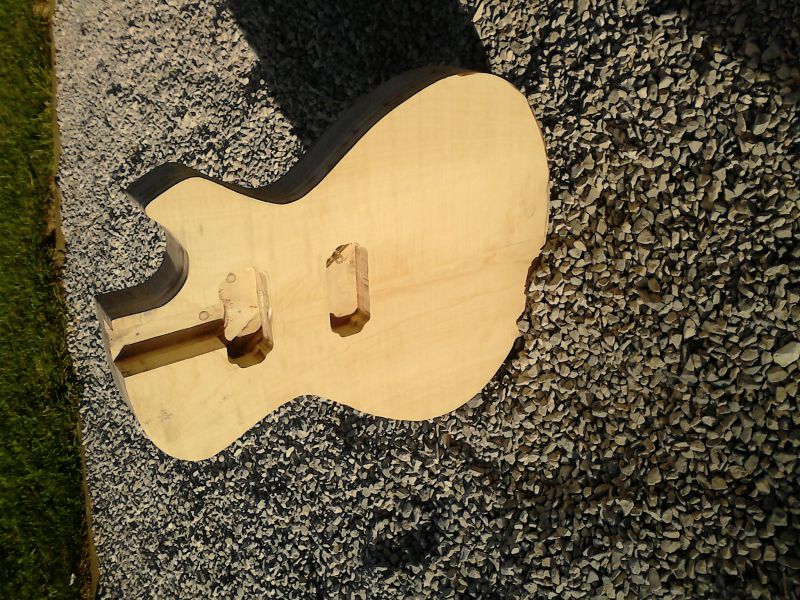

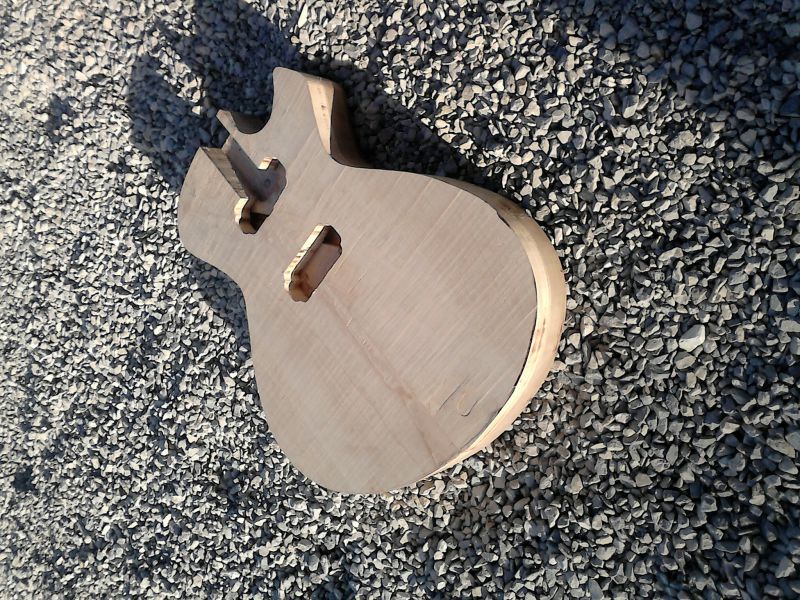

Le corps prends forme après le collage de la table et affleurage. Il y a quelques traces de brulures mais rien d'irrécupérable, j'ai également réalisé les défonces micros et du tenon :

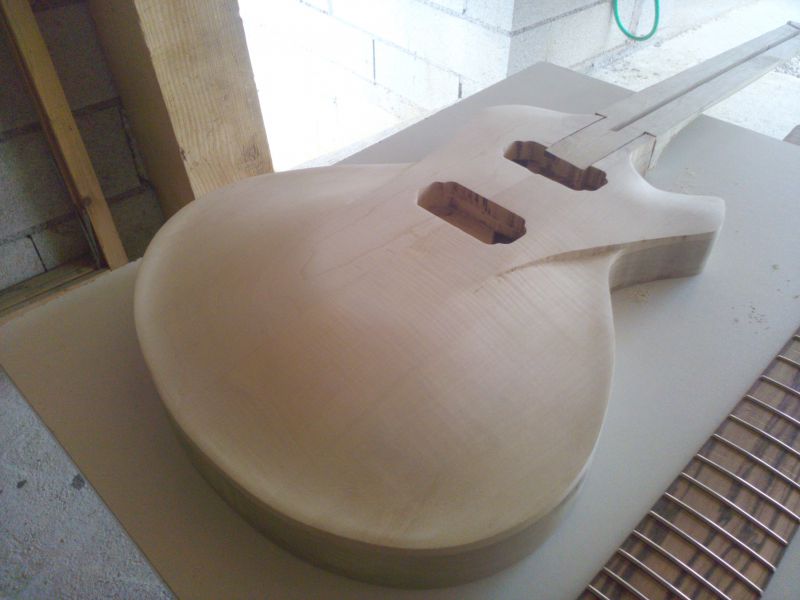

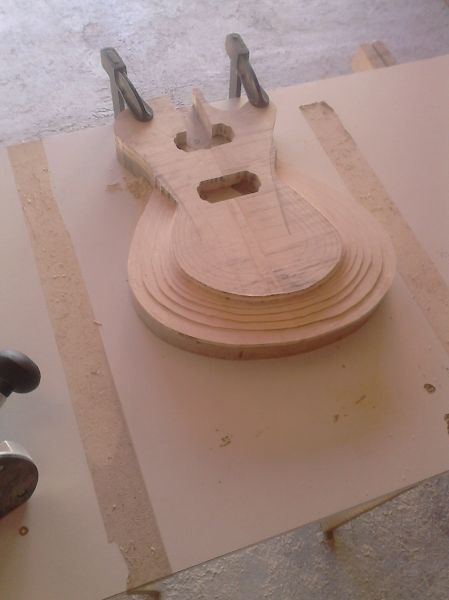

Début de la réalisation du galbe de la table, en conservant l'esprit de la Embrace de Franck Hartung :

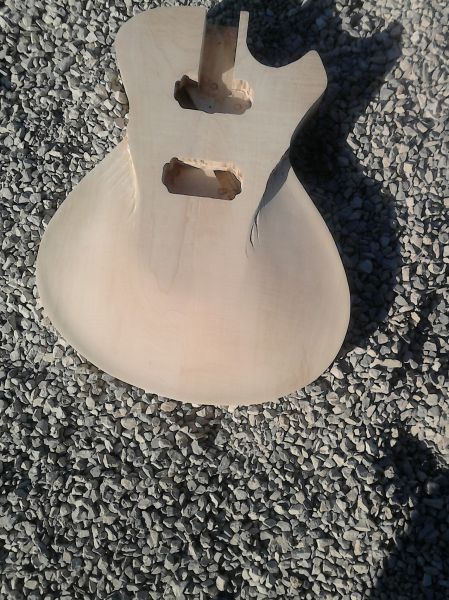

Après un premier ponçage :

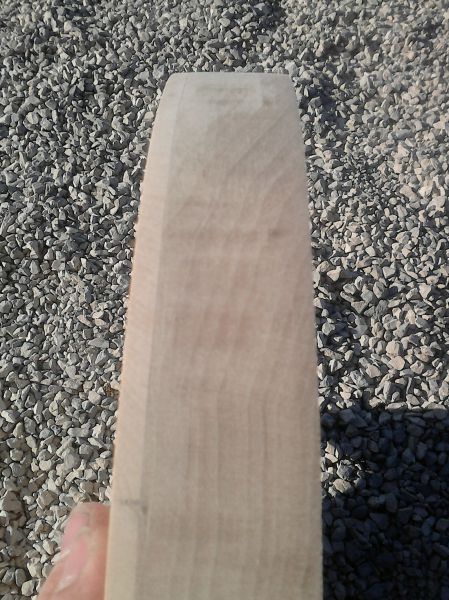

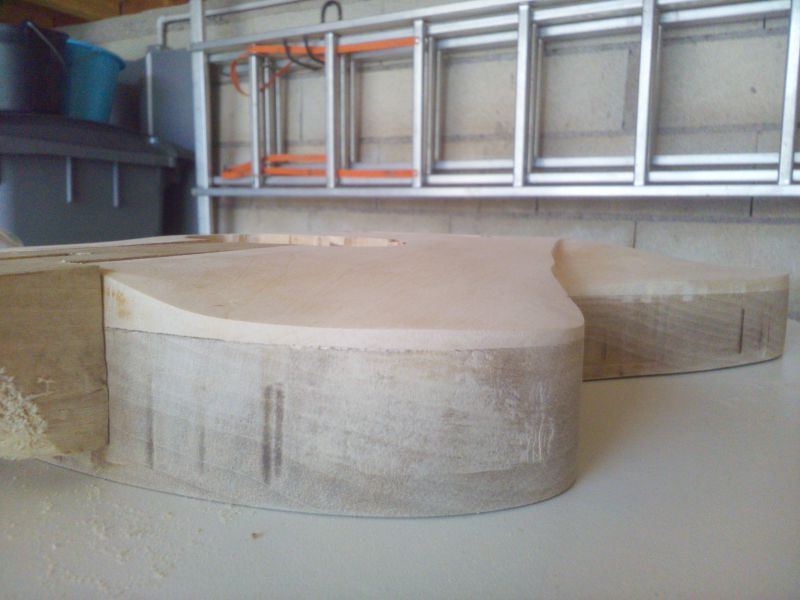

La tranche après un léger ponçage, les traces de brûlure et l'arrachement devrait être rattrapable sans trop de problèmes :



Débit et collage de la tête sur le manche. La touche, en chêne, d'un précédent projet foiré ne sera finalement pas utilisé sur cette gratte :

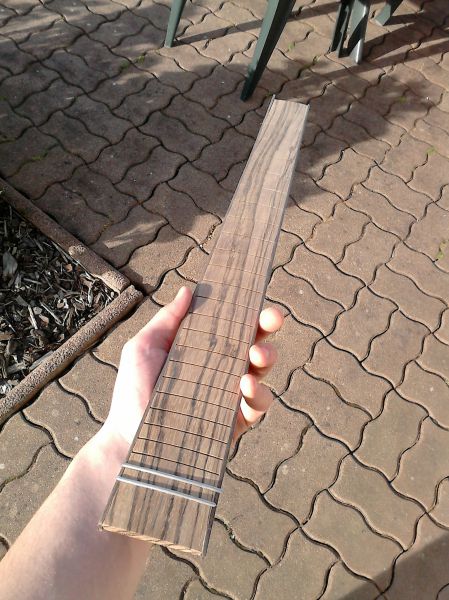

Réalisation de la touche en Zebrano avec un binding en palissandre :

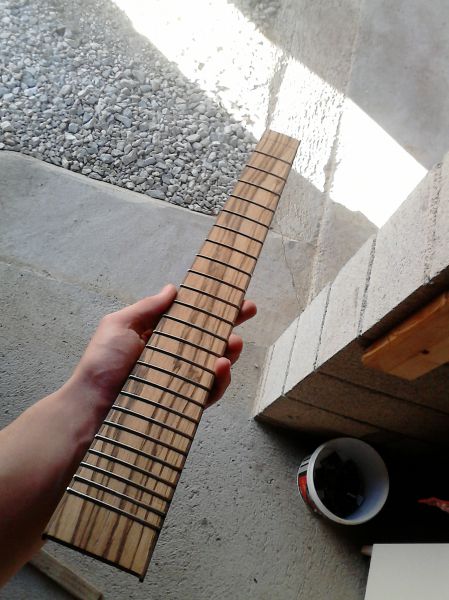

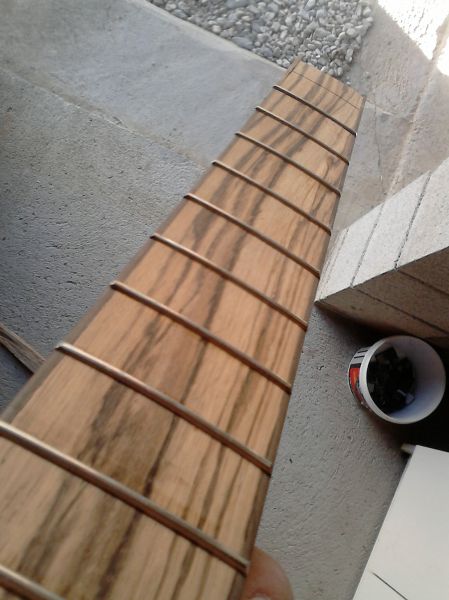

Radius de 12" avec une cale faite maison, slottage avec une boite à onglet. Les frettes sont en inox, c'est du chien! J'ai du utiliser une meule pour couper les pieds de frettes au niveau du binding :





Je suis très content de cette touche, elle claque!

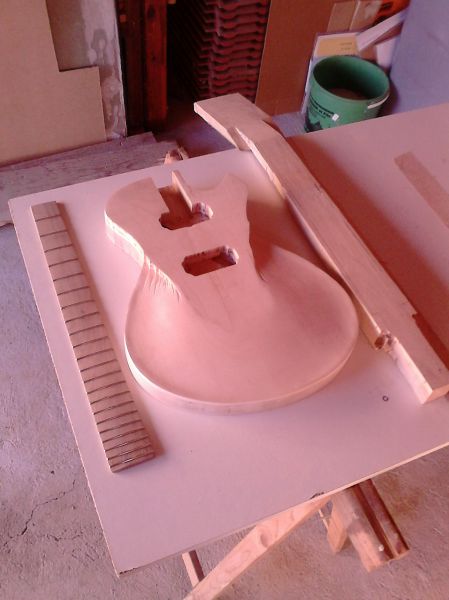

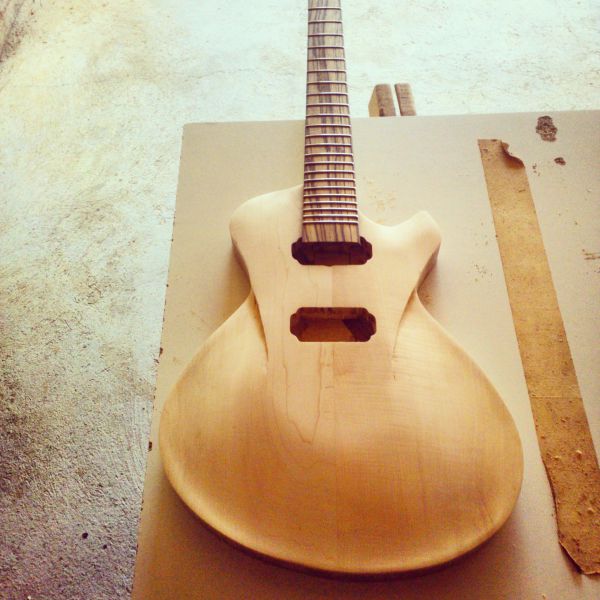

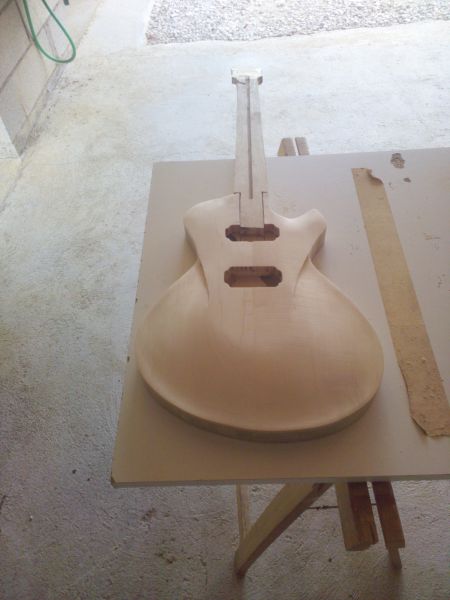

Petit "assemblage" pour se donner espoir! Y a encore du boulot!

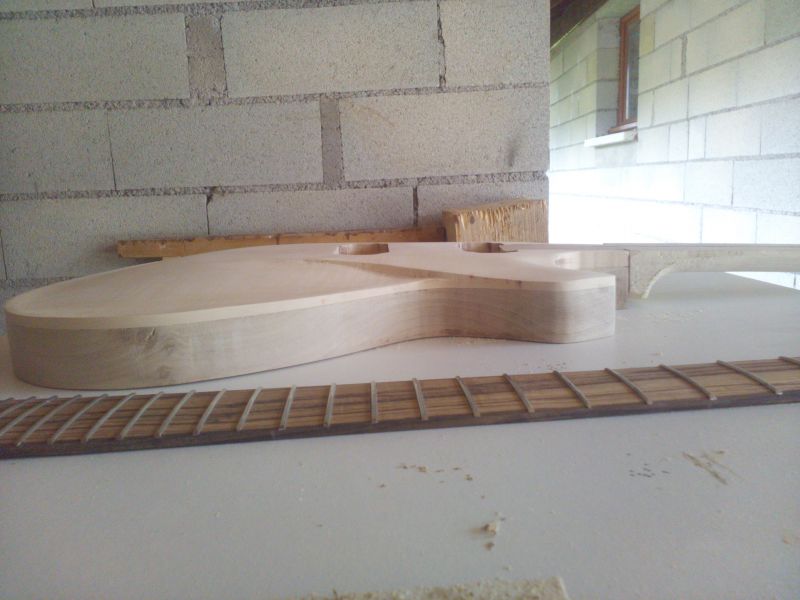

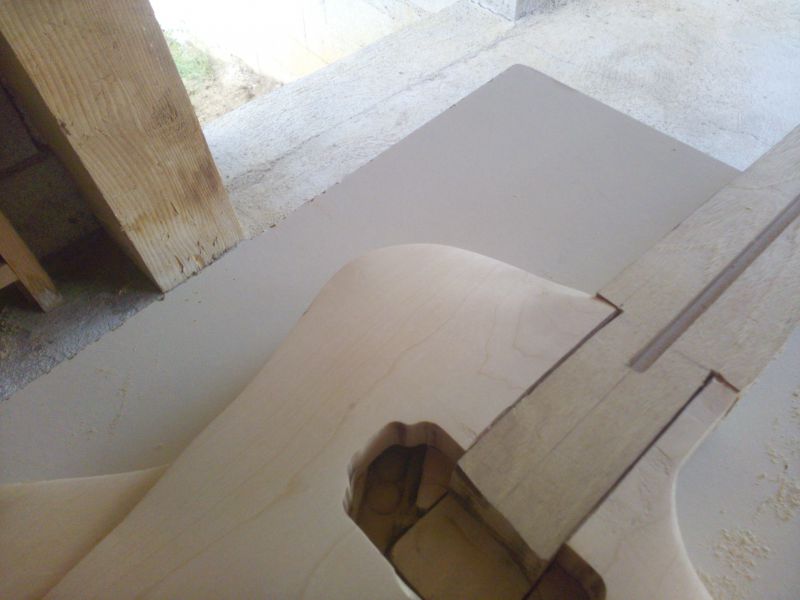

Et voila ou j'en suis actuellement, l'ajustement manche/corps nécessite encore du travail et j'ai eu un problème sur le galbe de la partie haute du corps, il y a comme un creux, dommage :



Ebauche du galbe du manche :

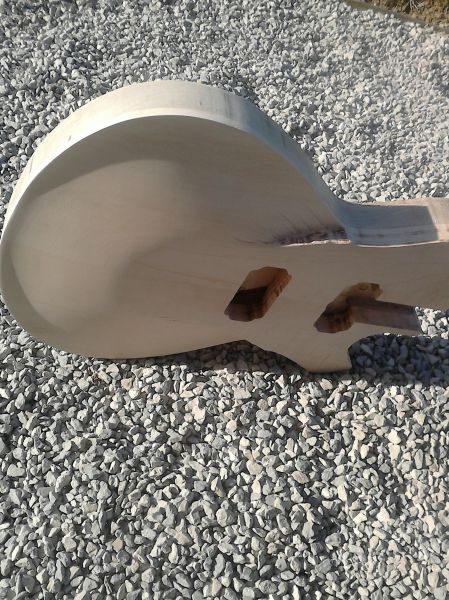

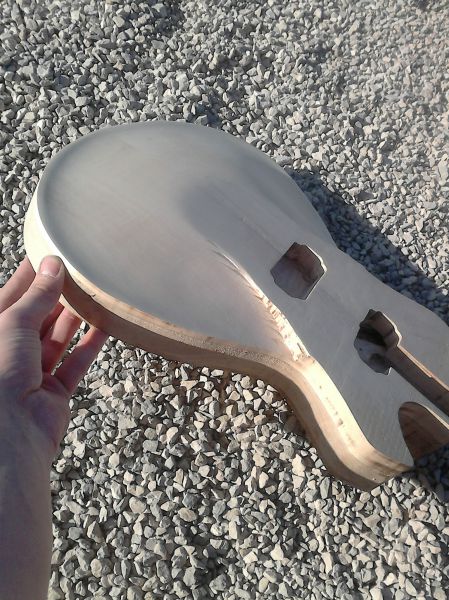

Le creux sur le galbe :

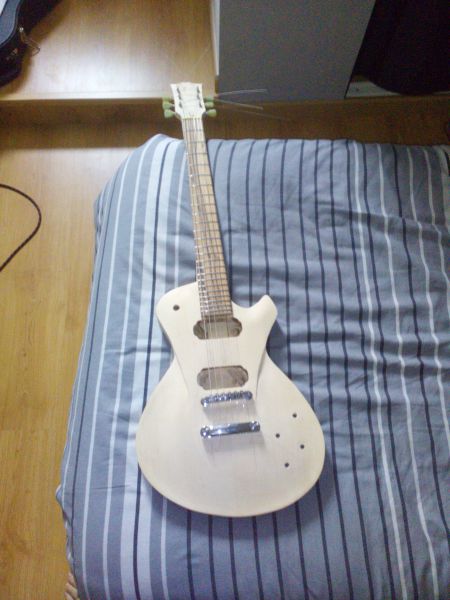

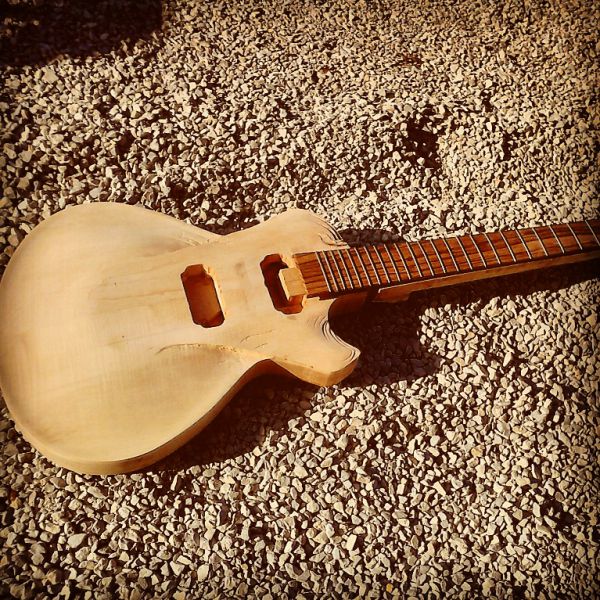

Montage à blanc pour se donner du courage!



La suite bientôt!

franchement moi je dis bravo , je suis toujours en admiration devant les gens qui font vraiment de belles choses avec peu ou très peu de moyen

en tout cas bonne continuation

Idem, pour quelqu'un qui dit ne pas avoir de connaissances dans le travail du bois, tu as l'air de bien t'en sortir, je te tire mon "haut de forme" !

Je flag !

C'est parce qu'il a de bon conseils

Je suis pas spécialement fan du design mais
Ca me semble bien parti tout ca

Il y a de chouettes topics en ce moment dans la section
Des luthiers en herbe

Un superbe projet de plus. Bien joué, vous me faites rêver les gars

Merci, c'est la preuve que c'est à la portée de tout le monde!




Merci, je ne me suis pas trop éloigné de la les paul, je suis fan du haut de forme, et de la les paul of course!



en effet Jaha! Et heureusement parce qu'il y a déja pas mal d'imperfections mais sans tout les infos sur LA ça serait encore moins chouette!




Les gouts et les couleurs... En effet, la les paul en cours risque d'être monstrueuse!




Thanks!

Voila ou j'en suis!
