Probleme cablage switch guitare

bonsoir,
sa fait un petit moment que "j’essaye" de réparer le câblage de ma guitare
j'ai trouver plusieurs sorte de schéma sur le net qui m'ont aider mais

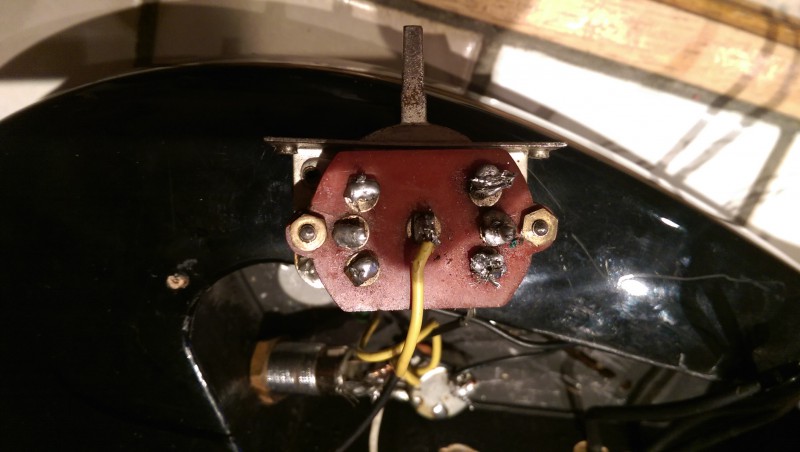

je bloque au niveau du branchement du switch

j'ai essayé plusieurs test mais sa veut pas

si quelqu'un peut m'aider svp ?!


peinture personnalisé et les micro ne sont pas d'origine je pense ?!

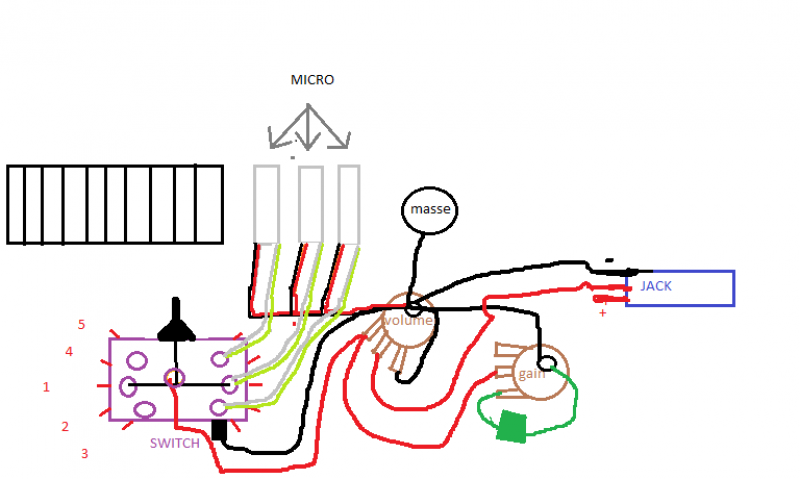

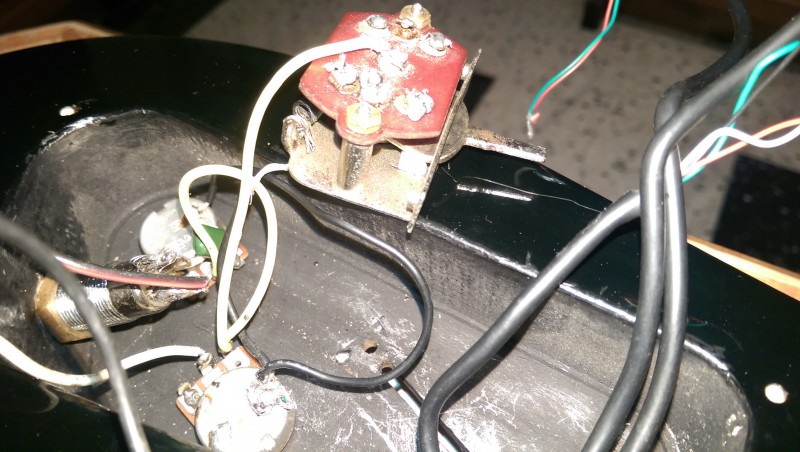

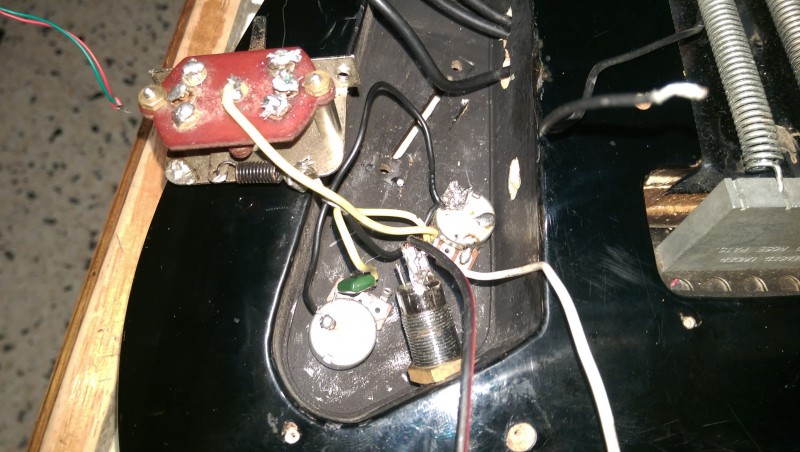

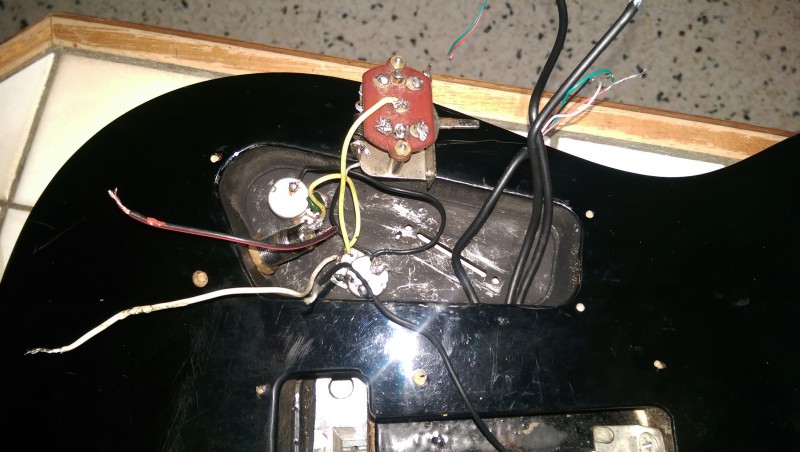

Si le plan peut servir a m’expliquer, il manque le branchement des micros.
et dite moi si je me suis trompé je ne suis sur de rien pour le coup.

un Grand Merci a ceux qui prendrons le temps de m'aider

j'ai éssayé de brancher les 3 micro au 3 borne de droite sur le switch
et leur masse sur le volume mais rien

personne a une idée ?

mets un "vrai" switch et tu branches comme ça

https://www.seymourduncan.com/(...)T.jpg

Tu as un contrôleur ?
Mettre sur ohmmètre ou continuité, relier le fil noir au centre du switch, le rouge sur le plot 1 du switch, noter la continuité ou pas pour chaque position du switch et te faire un tableau. Faire de même pour chaque plot du switch.
Avec ce tableau il ne devrait plus y avoir de mystère.

Sinon, il semblerait que tes micros soient des Seymour Hotrails ou équivalent. Tu aurais des possibilités infinies avec ce genre de micro :
Pour chaque micro : simple, double en série, double en parallèle.
Pour l'ensemble des micros : 1, 2, 3, 1+2, 2+3, 1+3, série, parallèle, phase, hors phase.
Mais ce n'est pas avec ton pauvre switch uniquement que tu y arriveras.

merci pour vos réponses
j'ai un omettre,
j'ai testé les résistance des fils entre eux et
j'ai trouvé rouge+vert et noir+blanc

après il y a un fils dénudé dans chaque gaine
je ne sais pas si il faut le brancher

pour le switch,je sais déjà comment il fonctionne

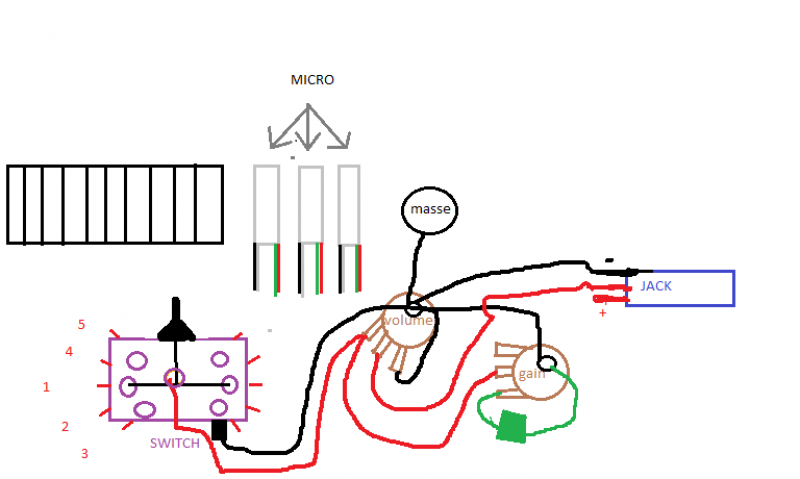

sur le schéma j'ai tracé ses contacteur et ses position
mais je ne sais pas comment ils devrait être brancher
vous en voyer souvent des comme ça

Ok alors...

CABLAGE D'UN MICRO (en amont du sélecteur) :

1) les couleurs de fils (si tant est que ce soit du Seymour Duncan) :
Noir = + (nord aimant) première bobine,
Blanc = - (sud aimant) première bobine,
Rouge = - (sud aimant) deuxième bobine,
Vert = + (nord aimant) deuxième bobine,
Le cinquième fil est la masse reliée au boitier du micro.

2) la connexion :
Le cablage standard (humbucker avec phases inversées) est noir au +signal, blanc et rouge soudés ensemble et isolés, vert à la masse. Le cinquième doit être direct à la masse quel que soit le cablage.
Pour passer le micro en simple bobinage, relier blanc&rouge au vert via un switch, ce qui court-circuitera la deuxième bobine.
Après tu peux inverser la phase d'une bobine (+-+- au lieu de +--+) et/ou mettre les bobines en parallèle (+-//-+) via des switches (dans ces deux cas, ne pas souder les fils blancs et rouges).
Si tu veux économiser le nombre de switches, tu peux opter pour des potars pushpull (potar combiné à un switch 2 circuits 2 positions).
Le problème est que tu as 3 micros et seulement 2 potars...

CABLAGE DES MICROS (au niveau du sélecteur) :

Par rapport au schéma du switch que tu as fourni (désolé, je n'avais pas compris que tu l'avais déjà "décortiqué") je pense que :
Le plot central est la sortie du signal qui va vers le volume.
Il faut brancher les fils de chaque micro sur les plots extérieurs opposés (+ sur un plot et - sur le plot à 180°).
Les positions 1 3 et 5 devraient te donner chaque micro séparément. Les positions 2 et 4 devraient te donner les micros 1+2 et 2+3 en parallèle.
Si tu veux les positions 2 et 4 avec un son en opposition de phase (standard sur une strat avec micros simples), il faudra inverser les deux fils vert et noir du micro central.
Sur chaque micro tu dois raccorder le fil blanc et le fil rouge et isoler avec du scotch ou de la gaine thermo.

Donc pour récapituler :
Sortie du plot central vers le + du volume,
Micro manche : noir sur un plot, vert sur le plot opposé,
Micro central : vert sur un plot, noir sur le plot opposé,
Micro chevalet : noir sur un plot, vert sur le plot opposé,
Tu devrais avoir noir-vert-noir d'un côté et vert-noir-vert de l'autre.
Tresses (5ème fil) de chaque micro relié au capot du potar de volume (masse).

j'ai finit par trouvé un système avant de lire vos message
sa fonctionne bien




mais je vais suivre vos conseil et reprendre se câblage


j’étaie persuadé que c’était :
noir+blanc et rouge+vert

alors que c'est :
noir + rouge et blanc + vert


un grand merci pour vos explications

Avec le branchement que tu as fait, tu as que les deux bobines de chaque micro en parallèle, donc uniquement un son de micro "double bobinage en parallèle".

Si tu veux refaire un cablage correct, il faut brancher le fil vert du central sur le plot opposé, et chaque fil noir sur le plot opposé au vert.
Les fils rouges et blancs doivent être reliés entre eux pour chaque micro, et les fils de masse reliés à la masse (capot de potar ou corps du switch).
Avec ça tu auras la config pour 3 micros doubles (HHH).

C'est un peu dommage de se limiter à cette config avec les possibilités de split qu'ont tes micros.
Si tu veux splitter tes micros (utilisation en simples : SSS) sans changer l'aspect de la guitare ni le cablage du sélecteur, le mieux serait d'opter pour deux potars avec pushpull. Chacun a deux circuits isolés mais qui sont actionnés ensemble en tirant le bouton du potar.
Sur les circuits 1 et 2 du pushpull volume, je brancherais les communs (blanc+rouge) des micros manche et central, et ceux du micro chevalet sur un des circuits du pushpull tone.
Comme ça tu peux avoir une config SSS, HHH ou SSH (ainsi que HHS qui n'a pas un grand intérêt).

Et surtout n'oublie pas de raccorder le fil de mise à la masse du vibrato !
