La mystérieuse BIGGER MUFF de l'Indigo Ranch

Voici un projet que je surveille depuis quelques temps sur diystompboxes...

La bigger muff c'est un peu le monstre du lochness pour les fans de rock/metal des 90s

Utilisé par Slipknot, Korn, Sepultura, Limp bizkit...

Plusieurs interview de groupes confirment son existence, un bricolage sur une planche, pas de bypass,
L'originale ressemblait à ça

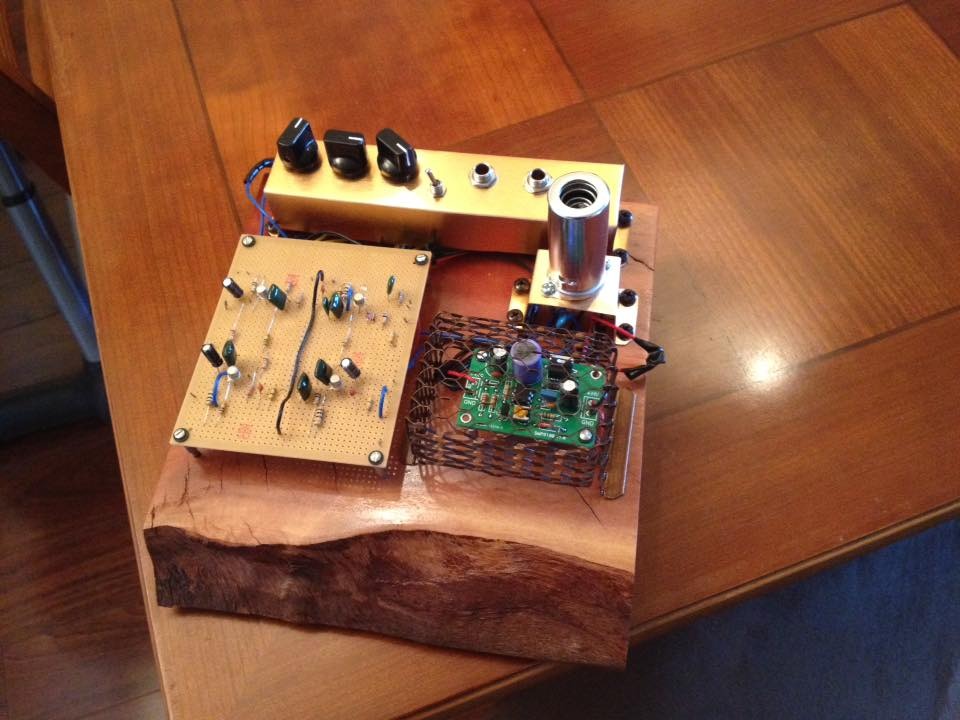

Voici une recréation d'un type de diystompboxes


et le clone sonne ainsi:
https://soundcloud.com/nickspe(...)pedal

On retrouve bien le côté lourd, mais un peu "bondissant", très dynamique, mais très "mur du son" aussi

edité

Moi ça me fait rêver ce genre de choses

Ca ne serait pas une bonne base du son de Kisser sur Roots, et les gars de Korn?


Edit: Putain OUI !

le mec qui a retrouvé le schéma fabrique des exemplaires à 499$...

Tu l'as trouvé où le layout là? Car on ne peut pas vraiment l'agrandir, si tu as un meilleur lien je suis preneur.

le mec me l'a envoyé par mail mais il est possible que le schéma ait bougé depuis, j'essai de t'héberger ça

supprimé sur demande de illuminatinps

Yes merci, on va attendre un peu, dès qu'il y'aura un truc fixe, je vais la monter car je suis vraiment fan du son

JohnFante merci d avoir poster ca ici ...
si le layout est bon c'est relativement simple a faire ...
je vais surement en faire une aprés avoir verifié le plus de truc possible .

Tiens nous au courant !

je suis au stade de verification
n'etant pas un aficionado de la big muff ca me fait du taf
la plus proche muff est celle la :
http://www.kitrae.net/music/Im(...)c.jpg

j'ai trace de schema de la partie signal sur ce que j'ai pu voir et le reste ben pas le choix faux faire confiance


j'ai juste changé la 220k sur l anode de la 12ax7 car je vois 100k moi donc...
j'ai un doute aussi sur la 432k mais bon ya assez pour faire des essai ...
ya plus qua les gars ...

Tiens nous au courant oui, j'ai hâte d'entendre ça

laisse tomber, ça ne passera pas sur Orange….



blague à part, le riff de root, c'est quand même fidèle à l'original !! bluffant !

Elle est alimentée en 12V non ? Avec un potard pour régler le voltage si on veut la "starver"

Sinon la partie signal c'est une Big Muff hyper classique, qui laisse juste passer plus de basses avec les condos 10uF. Les 47pF c'est pas courant aussi, d'habitude les valeurs sont plus élevées... Peut être à l'origine du bruit ? (ce genre de bruit peut se trouver en créant une boucle de feedback)

Je comprends pas trop le rôle de la lampe, elle se situe où dans le circuit ? Elle joue un rôle de boost avant le signal ?

Je trouve que le son fait typiquement Big Muff boostée de mon coté, ça donne ce coté gros doom / mur de son, surtout quand on laisse les basses sortir avec des condos à haute valeur (mais même en 100 nF, ça le fait !)

En tout cas le montage sur planche, c'est le style

met les lunette benoit^^
ta que dire que mon schema est pas bien dessiné aussi
tu as entre c13 et r12 des poins rouge et vert qui vont evidement au switch 2 position(ou footswitch tant ka faire) pour activer un etage de gain a tube .
le potar c'est juste pour ajuster le 12v a 9v .
