Une Configuration HHS, Possible? (+Quel Wiring?)

Bien le bonjour à Tous!

J'ai un projet de Guitare Electrique personnalisé et je souhaiterai avoir vos Avis/Vos Conseils/Votre Aide pour m'aider à le réaliser et à ne pas être déçu de l'aventure! Effectivement, c'est mon premier projet de Guitare Electrique et je souhaiterai vraiment sortir quelque chose d'unique et peu commun, histoire de se faire les pattes et de comprendre la Plupart des Mécanismes qui sont à l'intérieur de la Gratte.

J'ai de l'expérience en Menuiserie/Ebenisterie, donc ce Topic ne traitera pas du sujet de la Lutherie, mais si j'arrive à trouver une solution qui me plait, je compte refaire un Autre Topic pour Partager tous les processus de Fabrication de la Bête! Je n'ai presque aucunes compétences en Electronique mais je sais tout de même soudé.

En Bref!

Je voudrais aborder une configuration vraiment inhabituelle qu'est HHS avec des micros passifs, un sélecteur 5 voies, 1 Potard de Volume, 2 Potards de Tonalité.

Micro Chevalet: EMG HZ H4
http://www.thomann.de/fr/emg_hz_h4.htm
Doc: http://www.emgpickups.com/medi(...)b.pdf

Micro Milieu: Shadow SH661
http://www.thomann.de/fr/shado(...)1.htm
Doc: http://www.shadow-electronics.(...)g.pdf

Micro Manche: Fender Tex Mex Neck
http://www.thomann.de/fr/fende(...)u.htm


Ceux ci seront accompagné d'un Sélecteur 5 Voies: Göldo EL5PL
http://www.thomann.de/fr/goeld(...)l.htm

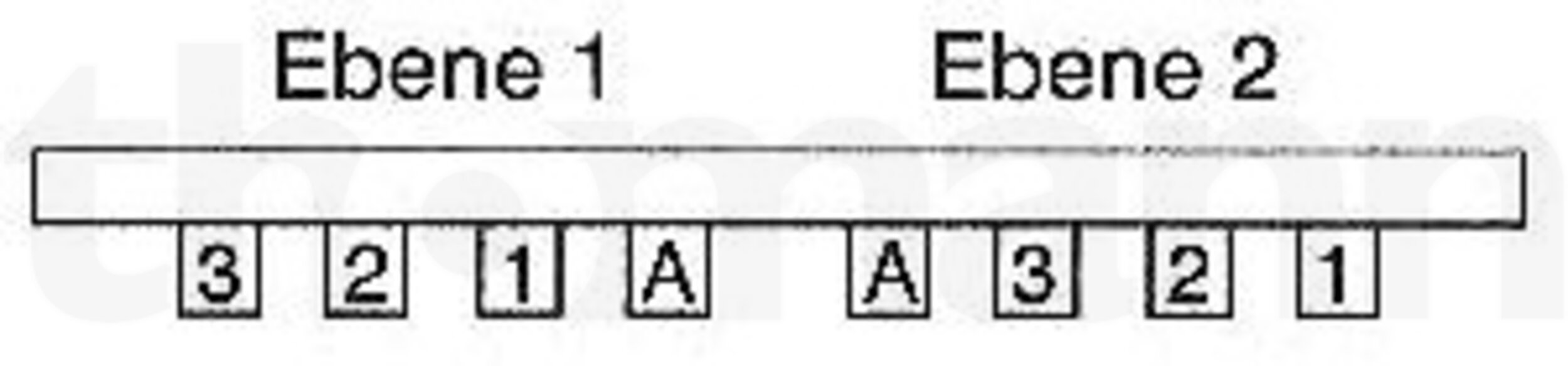

Doc: http://bdbo.thomann.de/thumb/b(...)6.jpg


Du Potard de Volume 500K fourni par EMG avec le Micro Chevalet

Du Potard de Tone 500k fourni par EMG avec le micro Chevalet.

Du Potard de Tone Göldo 250k :
http://www.thomann.de/fr/parts(...)w.htm


[[Les Condensateurs n'ont pas encore été choisis]]

Graphiquement, il y aura tous ces éléments:




Pensez vous que c'est réalisable?

Me revoilà! Malgré l'absence de Réponse ça ne m'a pas découragé pour continuer ma recherche de mon côté! Donc j'ai appris quelques connaissances par-ci et par là et j'ai commencé à Dessiner mon Schéma sur cet Exemple là:



Donc j'ai commencé en partant du Principe qu'un HHS c'était Possible et que y'avait surement moyen de le faire Simplement, donc j'ai d'abord déterminer les Configurations de Micro que je voulais:


Puis j'ai continué en faisant un Wiring Diagram:



Mais comme vous le voyer, il n'est pas terminé car je me pose plusieurs questions auxquelles vous aurez peut être réponse:


_Sur mon Schéma, Est ce que l'Auto Slip du Micro Middle ce fera de la même manière que celui du Bridge? C'est à dire en mettant les même Fils (En prenant en compte le Code Couleur du Constructeur) au Même Endroit (Mais décalé d'une connection).

_Sur le Schèma Seymour Duncan, à quels Micro correspondent les 2 Boutons Tones?[/img]

Up?

Salut !
J'y connais pas grand chose en électronique ( ) mais j'ai trouvé cela tu peux peut-être t'en inspirer ?

http://www.guitarelectronics.c(...).html

Config HSH avec auto coil tap sur les positions 2 et 4.
Il n'y a plus qu'à les disposer en SHH... enfin je suppose.

A+

Tu peux aussi t'inspirer de configs HHH et simplifier avec ton single en neck.
