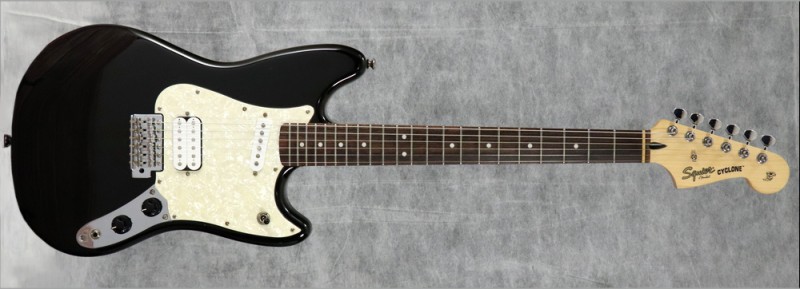

Cyclone d'origine

Premiere edition (2003)
la Clonestang terminée


Historique :
Achetée d’occasion en 2010 et modifiée à l’arrache comme suit :
- Rabotage du dos pour l’affiner de 5mm environ
- Pose d’un cordier « mustang » et chevalet « tune o matic »
- Taille d’un pickguard
- Déplacement de la plaque de contrôle
- Rehaussage du manche pour matcher avec le chevalet

Problématiques 2010:
modification 2010

- Le chevalet n’est pas bien placé, les inserts étant en partie dans le vide laissé par le vibrato d’origine.
- Le pickguard taillé dans 2 pochettes plastiques collées a fini par gondoler et n’est plus présentable.

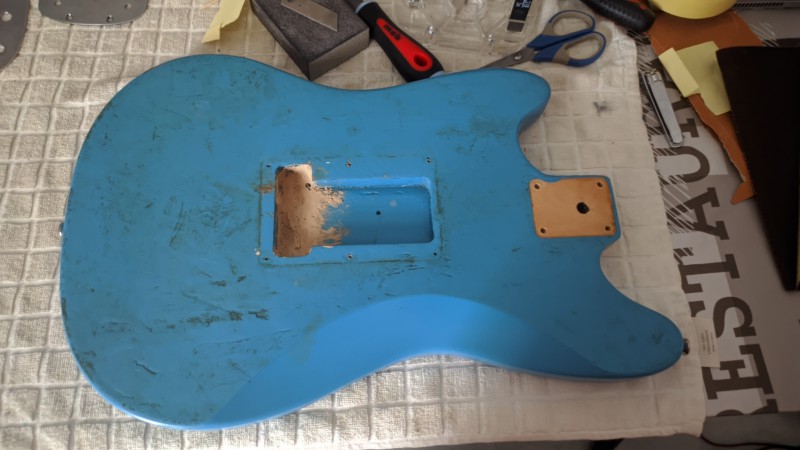

il y as du taff ..

- Le dos est particulièrement crado car jamais poncé, et il y a ce foutu trou devenu inutile.

Travaux 2021 :

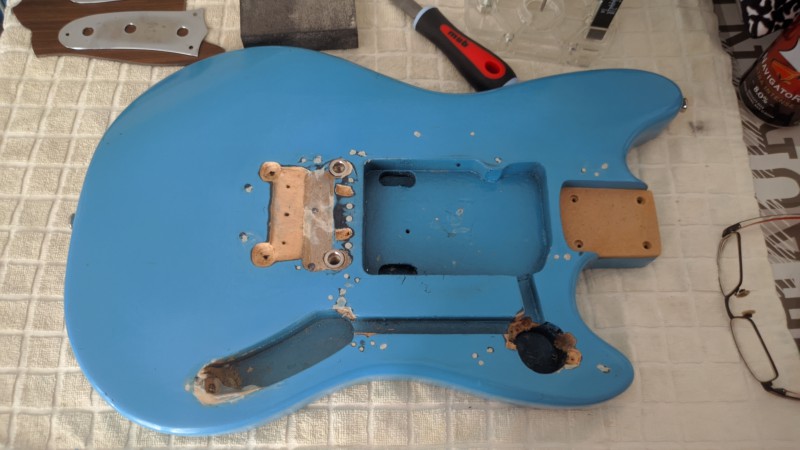

des trous ..

Bouchage total des cavités vibrato et de 45 trous.

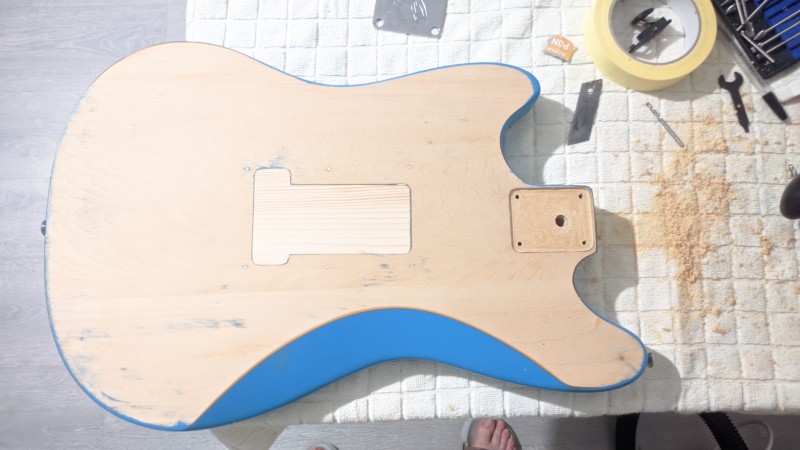

piece collée et vissée

Piece au dos et défonce pour encastrer la plaque de manche (fait a la dremel)
Le plan du projet * disponible en dwg-dxf-pdf-dgn ici:

https://www.mediafire.com/file(...)/file
plaque fait maison

Nouveau dessin et assemblage de l’ensemble cordier / pickguard / controle.

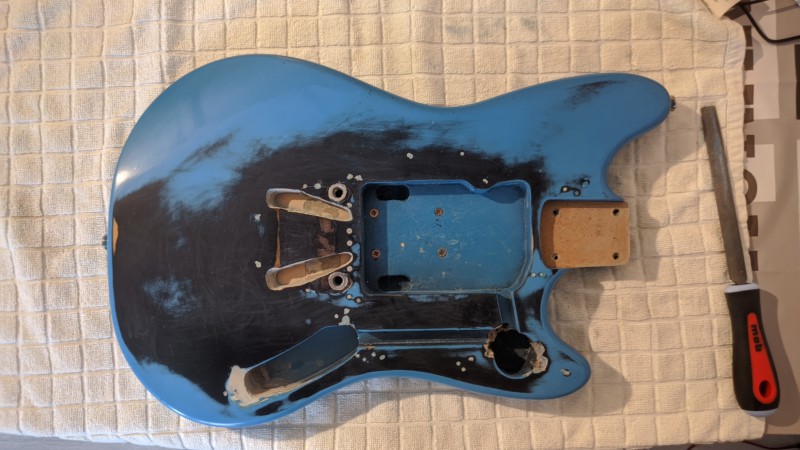

defonces ressorts

Défonçage des cavités pour les ressorts mustang ...

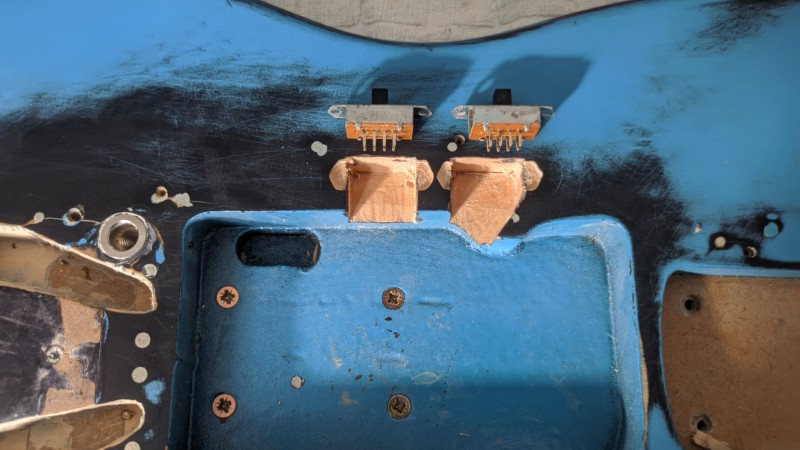

defonce des cavités switch

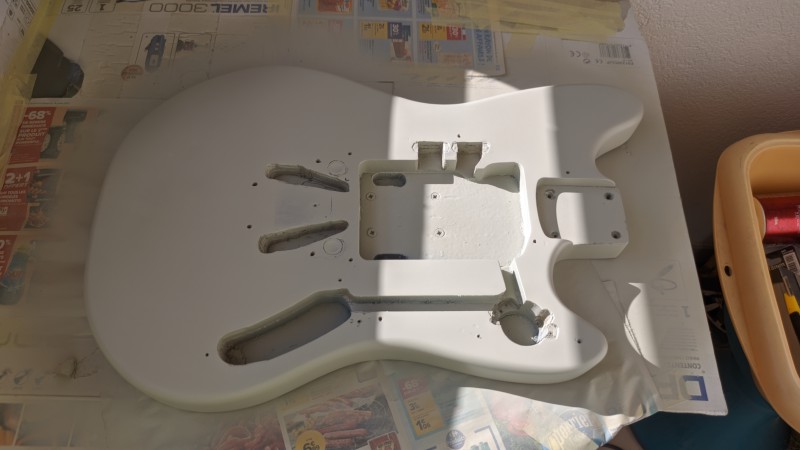

apret a mettre avant ..

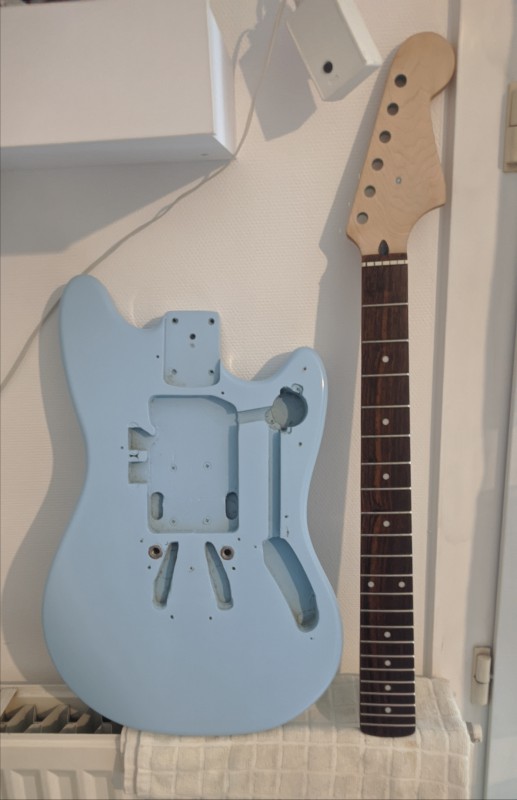

peinture phase 1

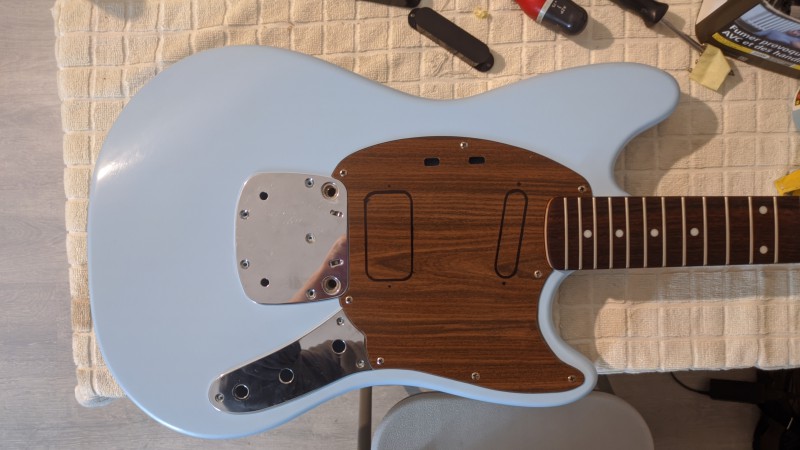

reservations pour les micros

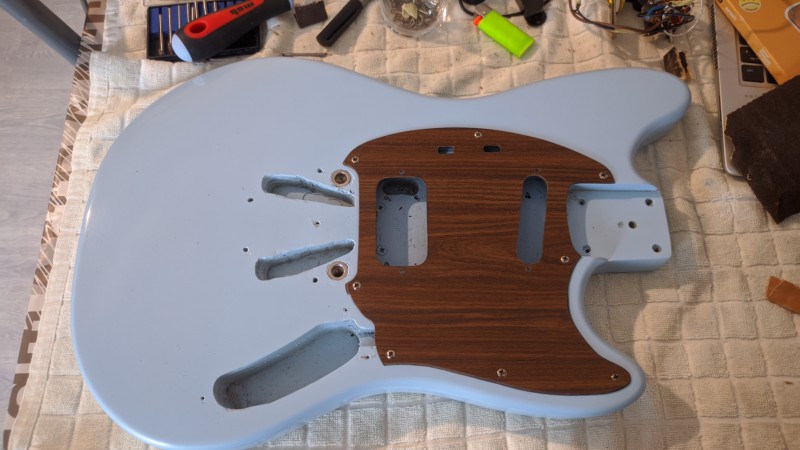

découpe a la dremel

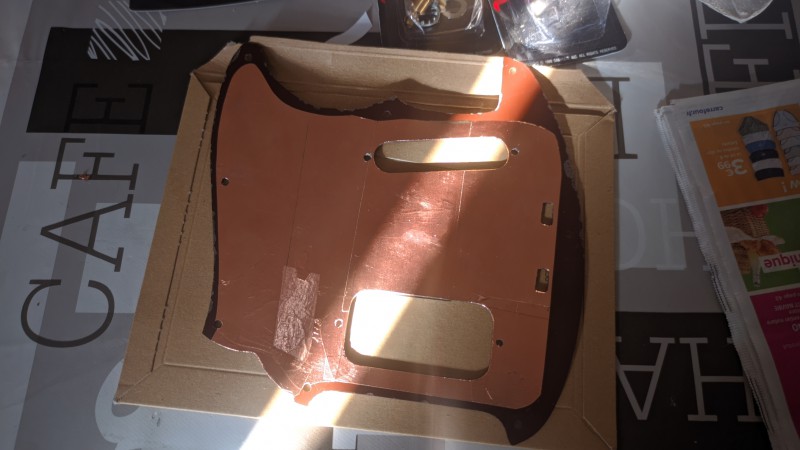

blindage du pickguard

nouveaux potards et condo

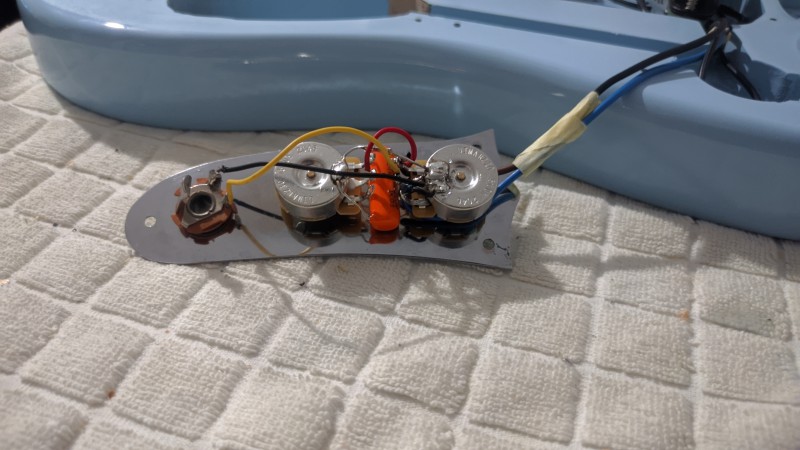

soudures ..

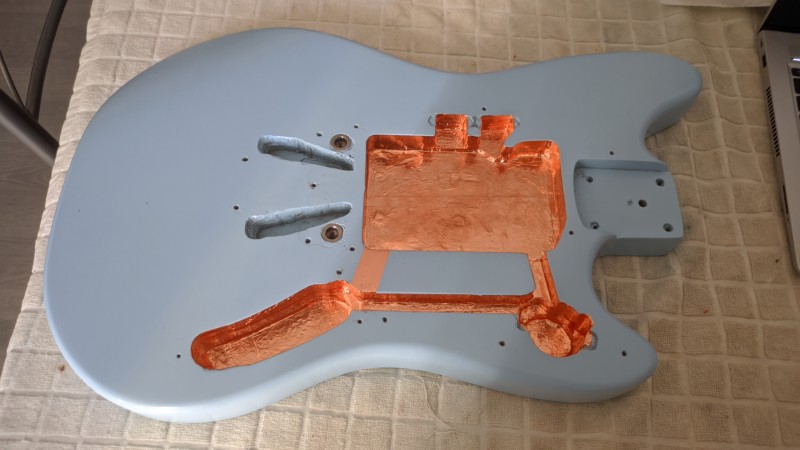

blindage des cavitées

reorganisation du pickguard

le nouveau logo

la tête était color match, cette foi ci je décide de dessiner les logos moi même, donc poncage, impression, pose, vernis et re-poncage

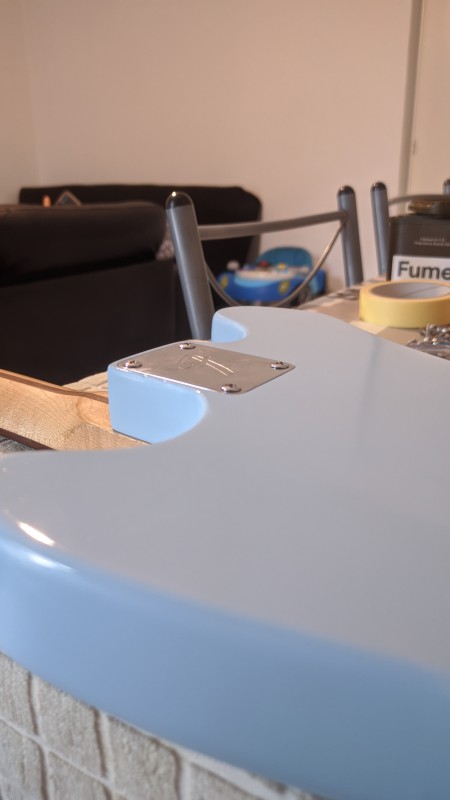

plaque manche encastrée

aprés les reglages de micros


reste a faire :
retrouver les pates et les ressorts égarés depuis 2010 ...
Speedo
  • Speedo
  • Special Cool utilisateur
  • #3
  • Publié par
    Speedo
    le 23 Juil 2021, 08:24
fredaubailly a écrit :
Bravo. C'est du beau boulot !

Merci, j'ai fait les compensations et le réglage de manche hier. C'est mon premier micro manche dans ce format, et il a fallu le placer très près des cordes pour avoir un bon rendu sonore.
elchupacabre
J’adore! Bravo!
« Ph'nglui mglw'nafh Cthulhu R'lyeh wgah'nagl fhtagn »
corto30
  • #6
  • Publié par
    corto30
    le 28 Juil 2021, 11:59
8O impressionnant ! Bravo

Une seule pièce pour boucher la défonce du vibrato ? En quoi comme bois ?
Tu utilises quoi sur la dremel pour les défonces ? La fraise de 10 mm ?
Nutrisco et Extinguo
Speedo
  • Speedo
  • Special Cool utilisateur
  • #7
  • Publié par
    Speedo
    le 04 Août 2021, 21:16
corto30 a écrit :
8O impressionnant ! Bravo

Une seule pièce pour boucher la défonce du vibrato ? En quoi comme bois ?
Tu utilises quoi sur la dremel pour les défonces ? La fraise de 10 mm ?


Salut, et merci a tous
La piece a été taillée dans un béte bout de pin.

Pour les défonces, j'ai utilisé plusieurs fraises de ce pack:
https://www.amazon.fr/gp/produ(...)psc=1
et aussi la fraise "sculpture gravure" d'origine de ma dremel
https://www.amazon.fr/Dremel-F(...)r=1-3
et parfois un foret de 3mm.

Mon nouveau projet :
projet bassVI base jaguar

j'ai déjà poncé tous le corps et j’attend un manche 30" mi-aout ..
