Stratocaster US Lonestar question technique [ RESOLU ]

Bonjour,

Je suis l'heureux propriétaire de ce ce modèle de datant de 1995 ou 96, équipé donc, d'origine, de deux micros Texas special en neck et middle, et d'un seymour duncan pearly gates en bridge. Le petit souci que je rencontre, c'est qu'un précédent propriétaire l'avait modifiée, du moins si je me fie au schéma de montage trouvé sur internet ( voir ci-dessous ).
Je m'en suis rendu compte en ouvrant le capot pour un léger problème de buzz.
Par rapport au schéma qui j'espère est le bon schéma pour le montage d'origine, il avait changé le switch pour un super switch, rajouté un condo entre les potards de tonalité et effectué quelques branchements différents ( mais j'aurais dû prendre tout ça en photo ).
N'arrivant pas à savoir si cette guitare sonnait comme elle devrait, j'ai décidé de remettre à l'état d'origine, monté un nouveau switch standard 5 positions et réalisé les branchements du schéma ci-dessous.



Alors ma première question est la suivante : Il n'y a pas de tonalité sur le micro bridge, et vu le schéma ça me semble logique, mais est-ce bien normal ( le schéma est-il correct ? ). Chaque potard de tonalité est attribué à chacun des micros middle et neck.

D'autre part, la position 4 ( micro bridge + middle ) donne un son atroce, hyper aigu et ramassé, genre inexploitable, et j'ai le sentiment que ce n'est pas normal.

Enfin, je suis obligé d'éloigner pas mal le micro bridge des cordes car le niveau de sortie est bien trop élevé par rapport aux 2 autres micros, ça aussi est-ce bien normal ?

Merci

Elle a été modifiée, pickguard et micro ?

https://support.fender.com/en-(...)01405
https://reverb.com/fr/item/766(...)allic

Le pearly gates semble ne pas exister au format simple
https://www.seymourduncan.com/(...)84%A2

Salut,

Merci beaucoup pour le lien vers la doc, je n'avais pas trouvé ça et je vais devoir réviser mon câblage.

Non, le pearly gates, c'est bien le humbucker d'origine en bridge et rien n'a été modifié hormis les modifs précisées dans le 1er post.

Sur ma Lonestar de 97, j'ai un Switch 5 position classique.
Le double Seymour Duncan "pearly Gates" n'est pas splittable mais la tonalité bridge fonctionne.
En position 2, le double se split automatiquement pour avoir le son traditionnel de la Stratocaster dans cette position.
La mienne aussi avait subit des bidouille; il me reste l'insert d'un mini Switch dans le pickguard.
Mais visiblement, le propriétaire d'avant l'avait remise a l'origine.
Je l'aime comme ça; simple et radicale (quel son sur le Seymour, et les Texas spécial sont ici très bons en contraste du double)

Salut,
Merci pour ta réponse. Je vais déjà essayer de la recabler exactement comme sur le schéma officiel Fender, qui est différent de celui sur lequel je me suis basé. Par contre il semble y avoir un pont à réaliser sur le sélecteur et ça, je ne vois pas trop comment faire.

Lonestar 22 : j'ai la même guitare que toi, même finition Teal green metallic, sauf que j'ai une touche palissandre Je vais vérifier pour la totalité. Par contre, oui il y a bien une grosse différence de niveau entre le bridge et les deux Texas...

Salut,
Merci pour ta réponse.
Ah mais moi aussi j'ai une touche palissandre, mon avatar est une image chopée sur internet. Il faudra que je change ça.

Bonjour
Je reviens vers vous rapport à mes déboires de câblage de La Lonestar.
Je croyais avoir obtenu satisfaction après le dernier câblage, mais en fait non. Je suis convaincu qu'il y a un truc qui cloche dans mon son, qui me semble manquer du côté fluté habituel des strato, et d'autre part, toujours ce son complètement naze en middle+demi-bridge.
Je dois dire que dans mes recherches du câblage original, j'en suis à 3 schémas différents de câblage, les 3 estampillés Fender. Certains avec switch simple, d'autres avec superswitch....
J'en suis à celui-ci, avec toujours cette désagréable impression que quelque chose ne colle pas.
Désolé pour la tartine, mais je lance à tout hasard un appel à une bonne volonté qui aurait exactement ce câblage et qui accepterait de m'enregistrer un petit fichier audio des 5 positions. Merci !

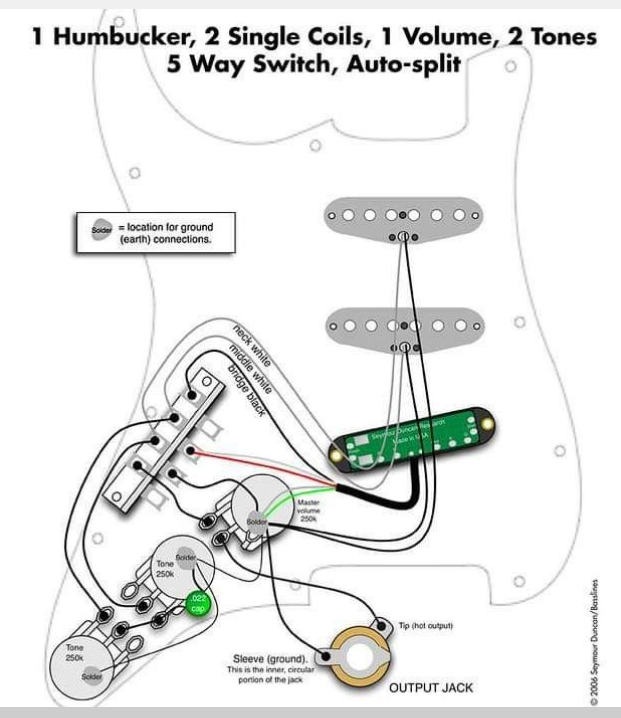

Le schéma :
