Mesures de 6L6GC

Voici le topic du test des 6L6
Pour essayer de comprendre un peu mieux les subtilités de ces tubes!

Ca commence par le test du graal des 6L6GC, les RCA black plate.
J'en ai 4 à tester : 2 datées de mai 69, 2 datées de octobre 70.

Le utracer permet de tracer finement les caractéristiques.
Pour s'approcher au mieux de ce qui se passe dans un ampli, on fixe tension d'anode et d'écran au max soit 400V.
Le utracer est limité à 250mA de courant d'anode donc on va faire varier la grille de -50 à -20 (au dessus on risque de dépasser 250mA ce qui faussera les mesures).
On affiche le courant d'anode en fonction de la tension de grille, et le utracer calcule la transconductance (approximation du gain) via une régression polynomiale.

Ce qui est intéressant de regarder, c'est quelle tension de grille est nécessaire pour obtenir le même courant d'anode. C'est ce qui permet de dire si des tubes seront matchés dans un ampli !

C'est parti :

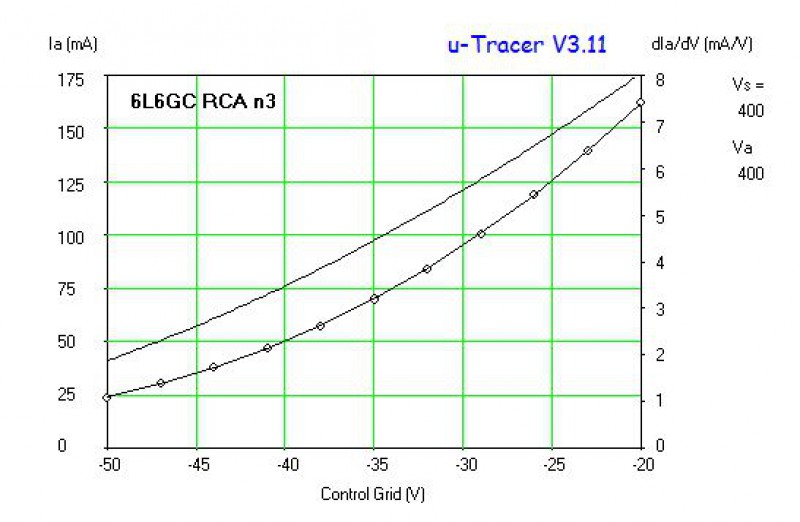

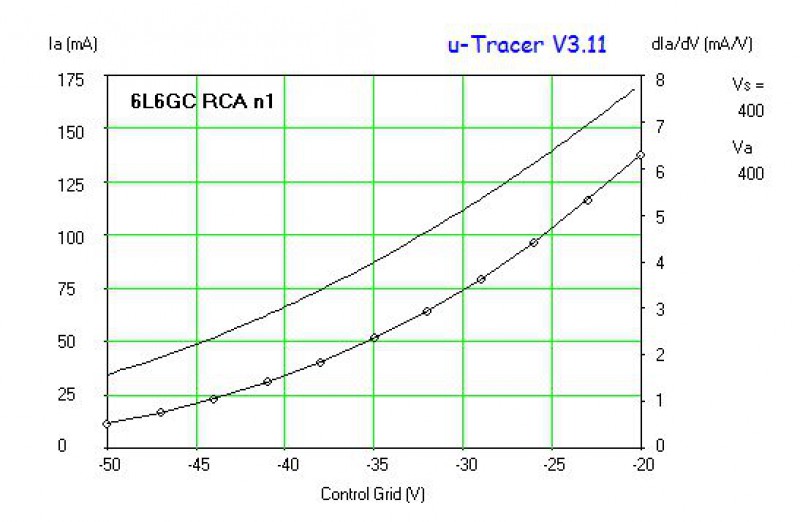

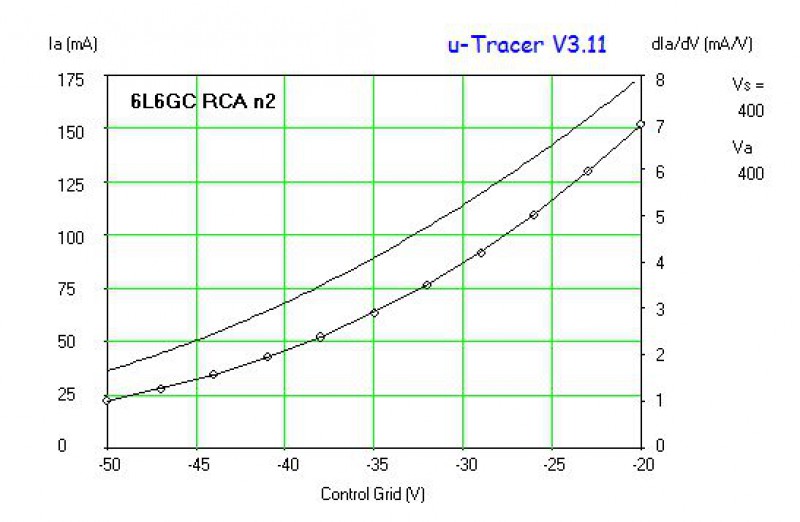

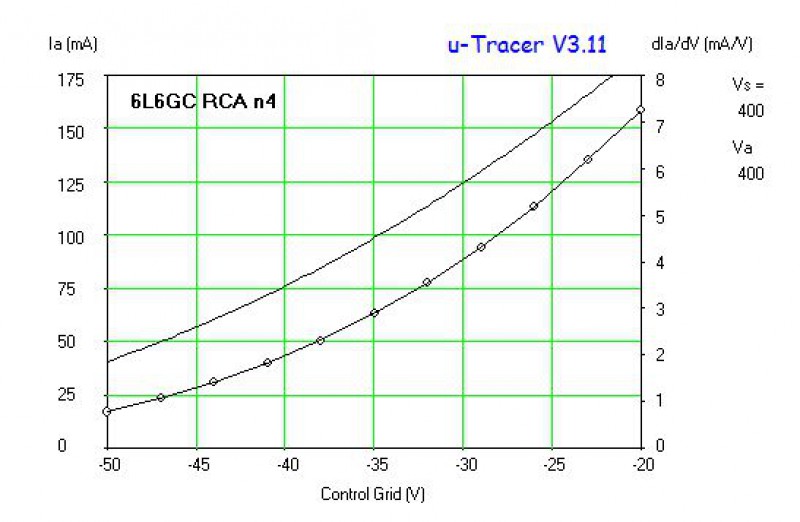

courant d'anode ligne avec les petits ronds ; transconductance calculée ligne pleine

Les courbes peuvent sembler identiques...
Mais imaginons qu'on souhaite utiliser 2 lampes dans un push pull et les matcher à 25mA (valeur pas trop dure à lire sur le graphe).
En lisant les courbes, selon les 4 tubes il faut une tension de bias de environ :
Tube 1 : -39V
Tube 2 : -43V
Tube 3 : -44V
Tube 4 : -42V

Et inversement à -45V les tubes sont à :

Tube 1 : 22mA
Tube 2: 35mA
Tube 3 : 37,5mA
Tube 4 : 28mA

2 et 3 sont donc bien matchés !

Mais ça ne veut pas dire que le tube 1 est rincé...

Par ex une courbe de JJ ELEGC toute neuve (echelle de Gm changée)



Pour avoir 25mA il lui faut -42V et à -45 elle sort même pas 20mA ! Pourtant la transconductance est bonne...

Par contre la JJ a une plus forte pente ! Elle aura plus de pêche !

Yes !
Par contre la courbe de la transconductance est trompeuse, c'est basé sur un calcul polynomial, en fait la pente ia/vg semble varier moins que ça il faudrait que je change les calculs pour avoir une valeur de gm "moyenne"

On s'en branle ?

merci pour cette remarque très intéressante tu ne fais pas honneur à ce beau coin qu'est le bugey

Mais putain à fond qu'on s'en branle des courbes,
le seul test à faire c'est de tester à l'écoute,
et encore, tout le monde sait très bien que le son c'est dans les doigts !!!

Mouais tu sais matcher les tubes à l'oreille toi ?

Un peu de tests objectifs ne nuit pas.
