Restauration carlsbro Sherwood classification 100

oui, le boitier assez long avec deux fiches cinch c'est le tank de reverb... à brancher dans le bon sens !

pour tes HP, c'est un mystère, je ne vois pas où ça pourrait se brancher...

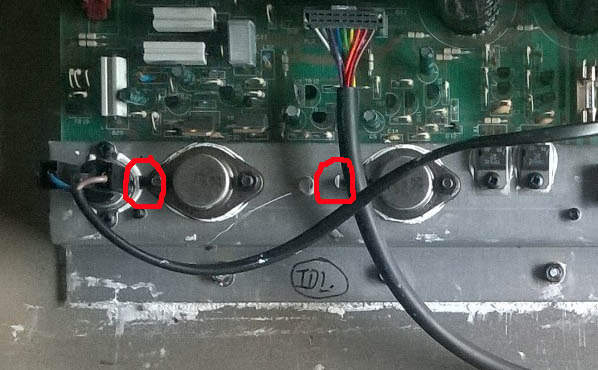

toutefois je crois apercevoir deux cosses vissées sur chacun des transistors de puissance...

quelles sont les références de ces transos ?


Hébergé par Imagesia, le meilleur hébergeur d'images du net !

http://imagesia.com/wp-2015072(...)101gc

Voilà.
Concernant le tank de réverbération , sur quoi dois je le brancher?
Concernant la dernière photo , à quoi sert ce bouton " horn "?
En tous cas merci pour tout..

Hello oldamp , je n,'ai plus de nouvelles , as tu perdu patience avec moi>???
J'espère que tu pourras m'aider...

Nan ! mais quoi ???





tu déranges........

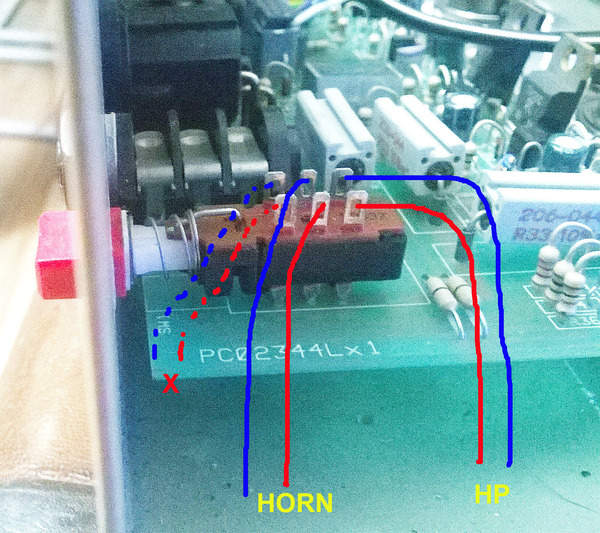

"horn" c'est pour mettre en service ou non le horn (HP d'aigus)... en fait c'est p'tete bien là qu'il faut brancher le HP... HP principal sur les deux cosses du milieu et Horn sur deux cosses du début... ou l'inverse !
ce qu'il te faut faire c'est mesurer si une des rangèes de cosse est à la masse et si l'autre rangée est reliée à un des boitiers des gros transistors (à l'ohmetre...). si oui, tu regardes quelles cosse sont toujours reliées aux transos en manouevrant le switch. normalement c'est entre cette cosse et une cosse de masse qu'il faut brancher le HP.
