Plan de cablage 2x12 et 4x12 en 4/16/2x8 ohms

T’achètes ce truc, ça ne te reviendra pas plus cher que d'acheter toutes les pièces détachées, les jacks stéréo à double coupure ne sont pas donnés en bonne qualité !

https://www.tubesandmore.com/s(...)g.pdf

C'est vrai que la plaque toute faite n'est pas chère, ça vaut le coup de se lancer sans risque !

Bon...

J'ai reçu la plaque "multi-impédance".

J'ai donc du agrandir le trou du connecteur d'origine.

L'objet semble sérieusement construit et fait son poids.

Bref, je connecte tout, je vérifie les impédances, tout est ok !

Je teste à la va-vite, du son passe même si ça me semble un peu étriqué. Faut dire que le baffle est posé à plat face contre sol, c'est peut-être normal... (ça fait longtemps que je n'ai pas bidouillé).

Bref, je remonte le tout, je réampile mes tête dessus, je pluggue ma guitare et là...

Gros son de merde. Un peu à la manière d'une wha qui serait à moitié ouverte...

Mes bassman n'ont plus de bas du tout, les aigus sonnent tout kiki et en plus :

- le Silverface me sort des "tic-tic-tic" aléatoires
- le Blackface souffle comme un aspirateur...

Dans la mesure où il ne s'agit que de connecteurs et d'un circuit imprimé assez simple, j'ai du mal à m'expliquer la chose...

Bref, je suis dég car j'ai à présent un bon gros son de merde. résultat : je vais écrire au fabricant et essayer de voir par moi-même ce qui pourrait merdouler là-dedans...

Je me disais bien que c'était trop beau pour être vrai...
Si on ne fait pas absolument TOUT par soi-même on ne peut pas être satisfait...

Je ne vois absolument pas en quoi ça peut affecter le son, c'est juste de la connectique !?!

Pareil...

Ou alors coup du sort, c'est ma nouvelle 7 cordes active qui a la pile qui commence à fatiguer pile-poil au moment où j'ai fait le changement de connectique.

Je vais voir à tête reposée plus tard dans la journée avec mon dernier ampli (le super Sleeper made by Manu) et via d'autres grattes.

Je vous tiens au jus, sait-on jamais, si ça intéresse quelqu'un qui lorgnerait sur ce jack plate.

Bon...

Je déclare solennellement être un gros boulet...

J'ai inversé le + et le - sur le hps de gauche...

Ben wé, j'ai du le retourner car la longueur de câble est tout juste... Du coup, j'ai dû confondre...

Bref, après avoir tout remis dans l'ordre ça fonctionne bien ! Mes Bassman ronflent comme il faut !

Ca m'apprendra, à gérer en même temps de la découpe de baffle foirée ( )/montage de connecteurs + cuisage du repas du midi + vidange de mon oldtimer...

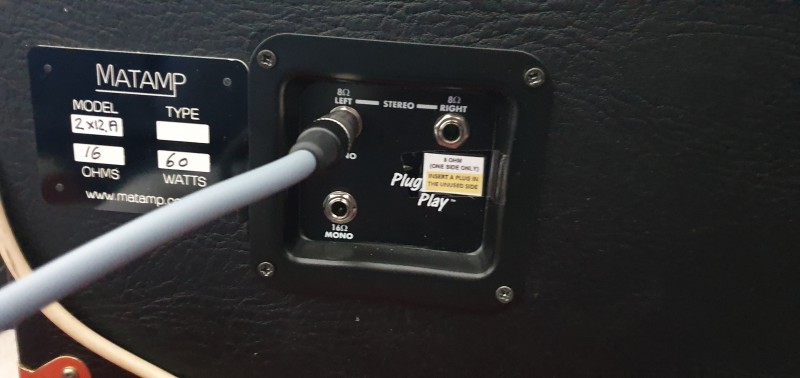

Petite photo du résultat :



[/img]

Par contre, j'ai ajouté sous l'entrée droite la mention "8ohms (one side only) - Insert a plug in the unused side" qui est indiqué dans les pdf du site.

Mais si je mesure l'impédance quand je me plugge à droite sans rien mettre dans la fiche de gauche, j'ai bien déjà du 8ohms mono.

Par contre, pour la sortie de gauche en pluggant une fiche dans celle de droite, on zappe bien le 4ohms pour du 8ohms mono gauche.

Bizarre de n'avoir pas précisé qu'en pluggant uniquement à droite on avait quand même du 8ohms mono...

Bref...

Ah bah voilà !!! C'est tout bon ! Musique Maestro !!
