Marshall JCM 800 4210 mode d'emploi

Salut à tous !

Je viens (enfin) d'investir dans un bon vieux JCM 800 4210
C'est un super ampli et j'ai hâte de m'en servir en live
En attendant j'ai démonté le panneau arrière pour jeter un oeil aux tubes et là j'ai un soucis

Je me trouve en face de 2 EL34 TAD et 5 ECC83 sans marques...

DONC !!!

Ma question est la suivante :

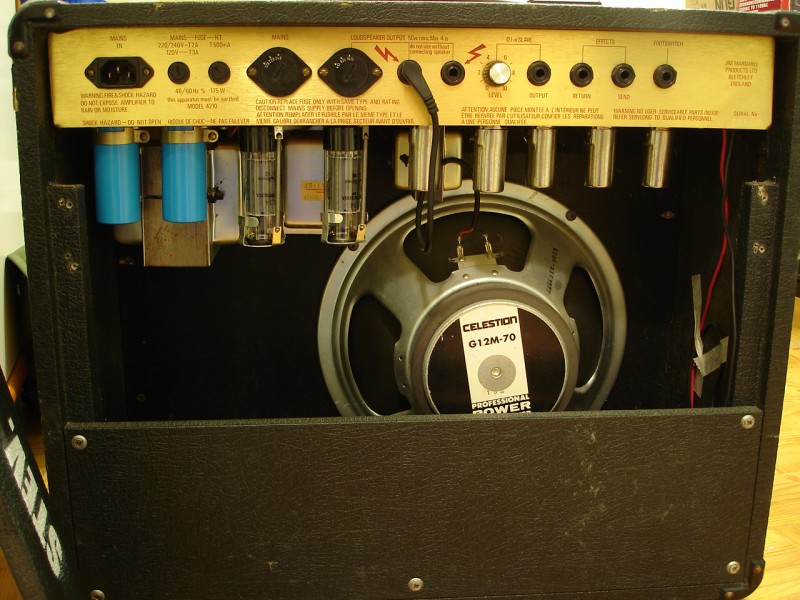

Je souhaiterais changer les lampes de préamp et du coup je voudrais connaitre quelles sont les V1, V2, etc... et à quelle est leur incidence sur le son ? Sachant que 3 des tubes sont au fond à droite et les 2 autres au niveau des EL34 (voir la photo)

D'autre part si vous aviez des suggestions niveau marques (JJ, Mullard, etc...). je cherche un son Blues Rock avec suffisamment de gain sans pour autant jouer de Metal. Plutôt style Black Crowes, Blackberry Smoke, AC/DC



Cela fait 2 jours que je fais des recherches sur le net en vain et aucun moyen de trouver une quelconque notice sur le site Marshall qui ne fait plus aucune référence à ces amplis !

Merci d'avance pour le coup de main

http://drtube.com/schematics/m(...)0.gif

Je dirais V1 la plus à droite. A confirmer

Oui c'est ce que j'ai pu comprendre au cours de mes recherches. La V1 est la plus proche de l'entrée jack (Input). Par contre le schéma je l'ai également déjà vu mais c'est du chinois pour moi et ça ne résout pas mon problème. mais merci quand même d'avoir pris le temps de répondre

http://fr.m.audiofanzine.com/t(...).html

Merci pour ce lien, ça répond à une partie de mon problème
Reste à présent à savoir si j'ai une version 1 ou 2 étant pile entre les deux périodes. Et surtout savoir quel tube est le V2, V3, etc...

C'est dans l'ordre normalement : V1, V2, V3...

Pour le modèle, tu ouvres et tu regardes ce qui est écrit sur la carte mère.

A priori V1 (la plus éloignée des lampes de puissance), V2, V3 pour les 2 canaux (clean / OD), V4 pour la reverb (sur l'avant) et V5 phase inverter (sur l'avant la plus proche des EL34).

Bon ben je crois que j'ai tout ce qu'il me faut pour le coup
Je n'ai plus qu'à tester mes tubes et trouver la meilleure combinaison

Merci encore Matt

tamagna sur la photo de ton 1er post
condo bleu / v7/v6/v5/v4/v3/v2/v1 / fils qui vont a la reverb
ça ok la bonne question c'est qui fait quoi
voir le schéma il faudra

Tu veux changer de lampes parce qu'elles sont "sans marque" ou que le son est faiblard... Parce que des lampes sans marque, ça peut être d'excellentes Philips/Miullard avec le marquage effacé

Je veux changer les lampes parce que j'en ai une centaine qui dorment dans un vase en déco et permis lesquelles des Mullard, Philips, Telefunken, Mazda, etc... et du coup je souhaite optimiser à ma convenance mon 4210 !
Entre temps j'ai donc identifié mon ampli. Il s'agit de la version 2. J'ai mis en V1 une 12AX7 Philips de 62, en V2 une 12AT7/ECC81 Mullard et en V3 une ECC83 Mazda. V4 et V5 sont inchangées pour le moment. Je n'ai pas eu le temps de faire d'autres tests mais pour le moment ça sonne vraiment terrible avec les P90

Merci en tout cas pour toutes ces infos ;D=

Bonjour à tous,
Donc sur la photo de Tamagna et en partant des 2 lampes de puissance on a V5 V4 V3 V2 et V1. C’est bien ça ?
