Les perigrination d'un Marshall 9200 !! (modifs inside)

Courant de la semaine passée, un ami/client m'a passé un coup de fil pour me dire qu'il a un problème avec son 9200, un des deux canaux ne fonctionne plus ! Faut dire aussi qu’après 12.000km de tournée ça devient critique.
Rendez-vous fût pris pour un détour par l'atelier.

Une fois ici on parle un peu matos (un peu beaucoup), et pattati et pattata... le gros son, le son qui fait tomber les écureuils des arbres et qui fait peur aux gamins, etc....

J'ouvre la bête (on se connait bien ce 9200 et moi), et là surprise...




d'où, note pour l'avenir, ne pas laisser un gros lourdau de roadies déplacer un rack de 50Kgs tout seul. En claquant le rack sur scène après avoir été déséquilibré la plaque du dessus du rack est venue exploser deux EL34 !

Comme quoi chez Marshall on a inventé le son Rock'n'Roll mais par contre on est pas foutu de fabriquer un ampli qui puisse accepter autre chose que des 5881 de merde sous prétexte qu'a une epoque on ne trouvait plus que ca ! Sont cons j'te jure !

Alors.... bon.... réfléchissons...

9200... gros son... etc... ---> KTxx mon kiki !!!!

oui mais bon, une EL34 ne passe deja pas, alors une KTxx !!


Bon, reflechissure intense... BINGO !

Les supports de tubes sont montés sur une plaque fixée au chassis ! Super !
Y'a qu'a modifier la hauteur de monte de cette plaque !!
Plus facile a dire qu'a faire, casse la ne tienne, je me lance !

Alors, en premier, demontage de tous les supports pour les placer sous la plaque et non plus sur la plaque !



Dans la foulée je change tous les condensateurs cheap de chez Marshall.

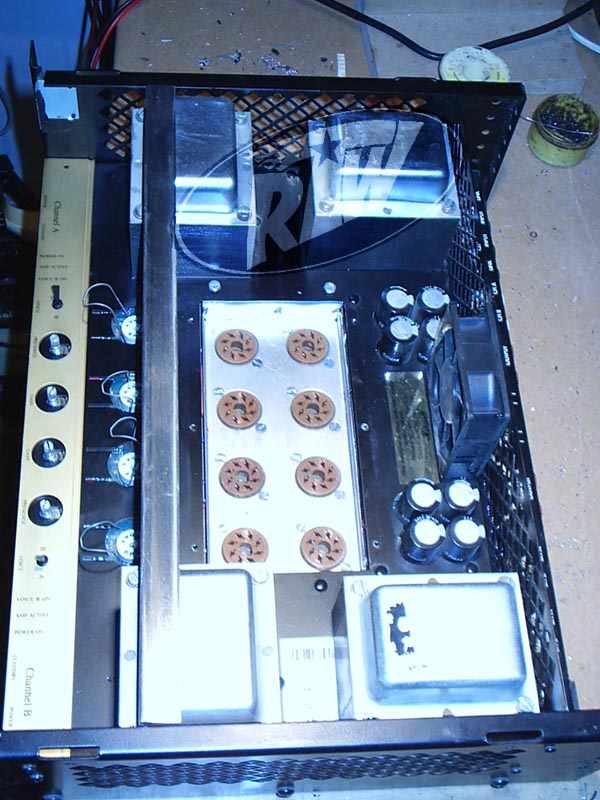

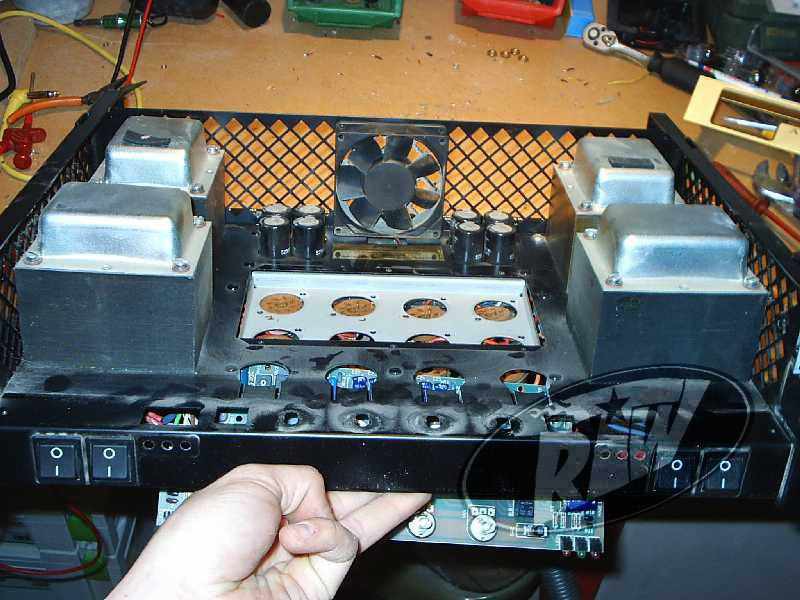

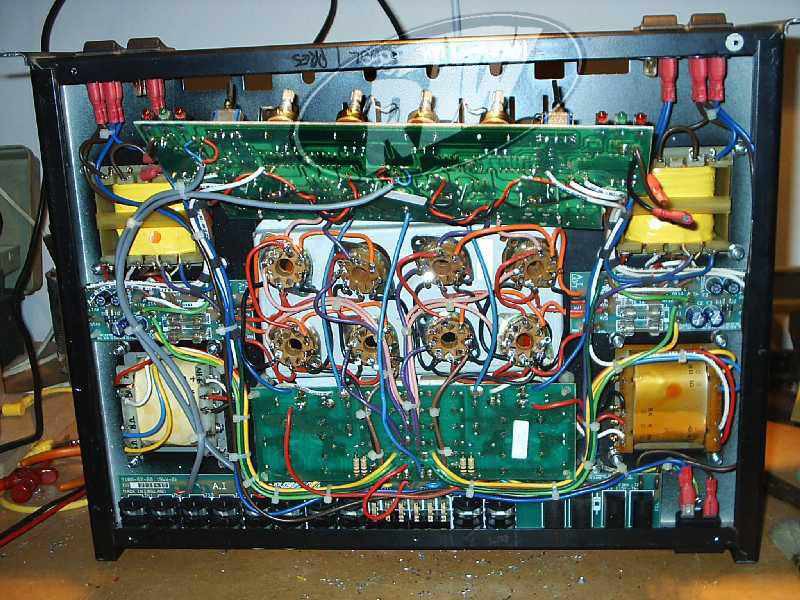

un bout de temps après, voilà les supports en dessous...

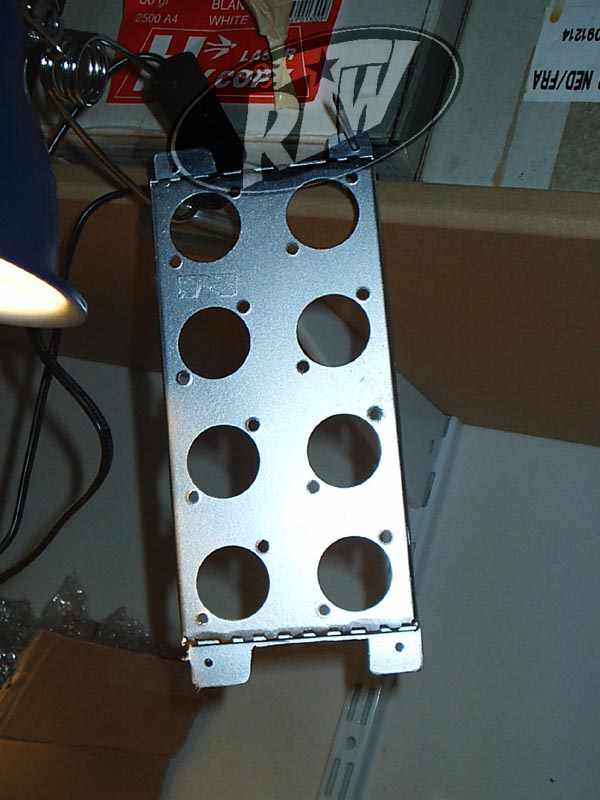

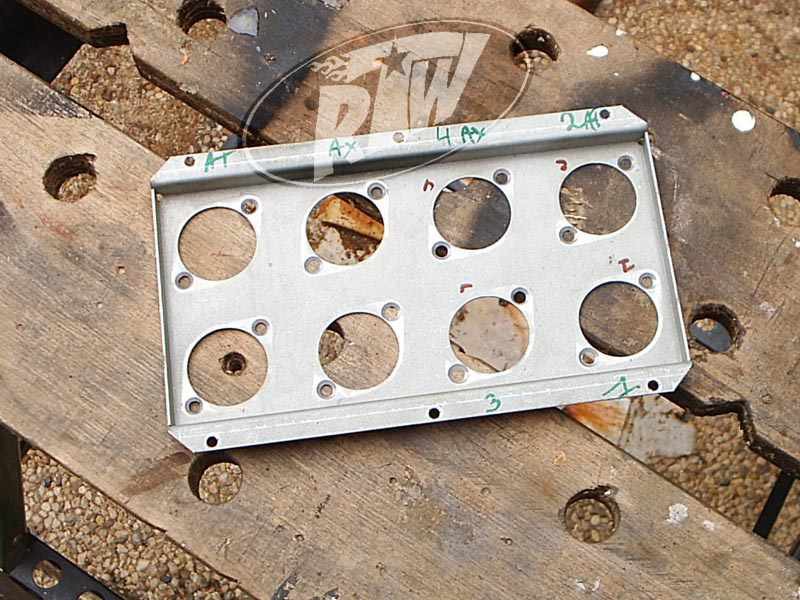

Ensuite la plaque.... hmmmmm, pas bien foutue cette plaque !!!

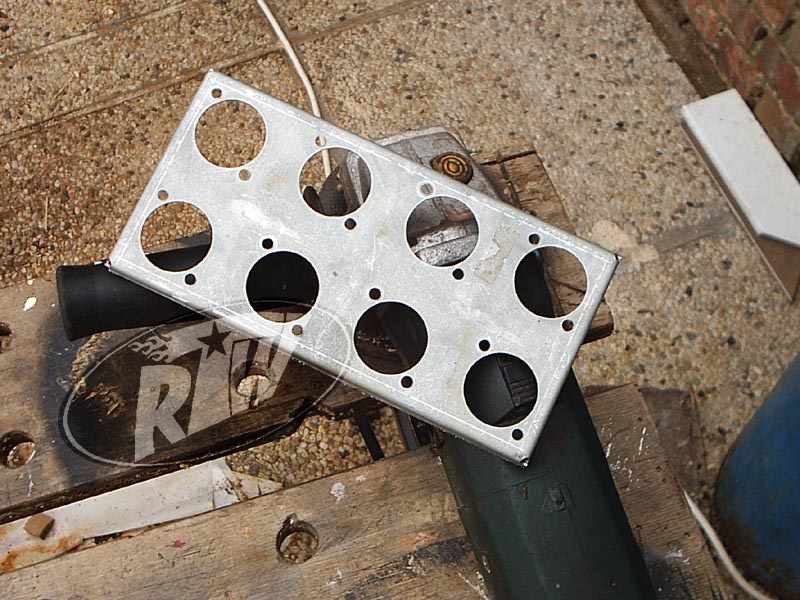

Hop, demontage, modif Manu !

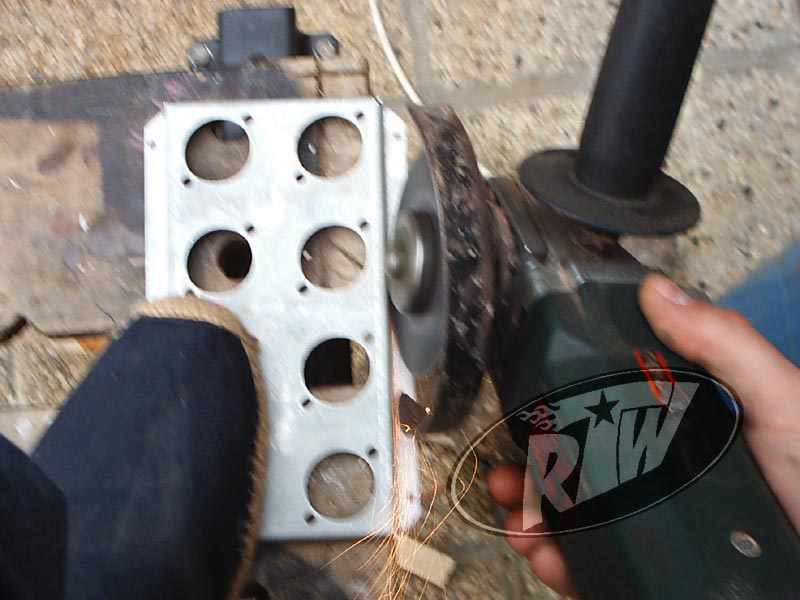

Disqueuse mon amie (desolé pour le flou, mais pas facile la photo et la dsiqueuse en meme temps)

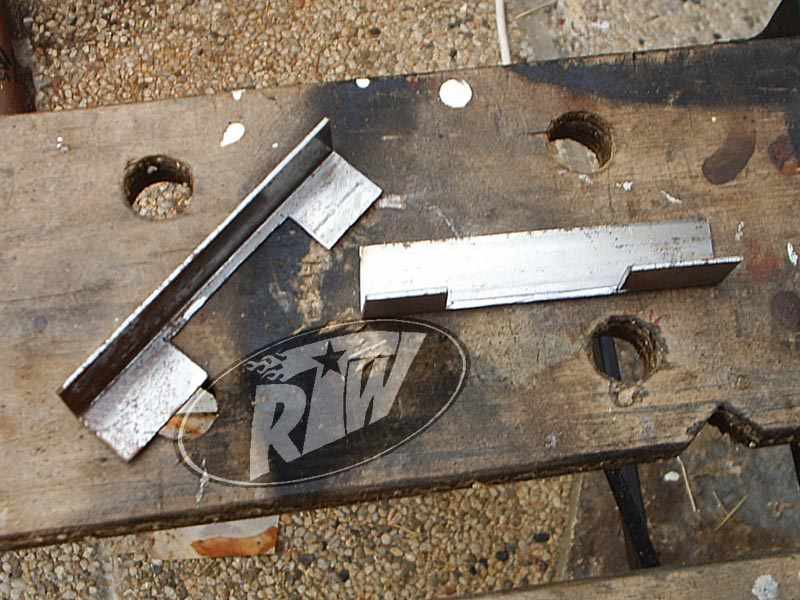

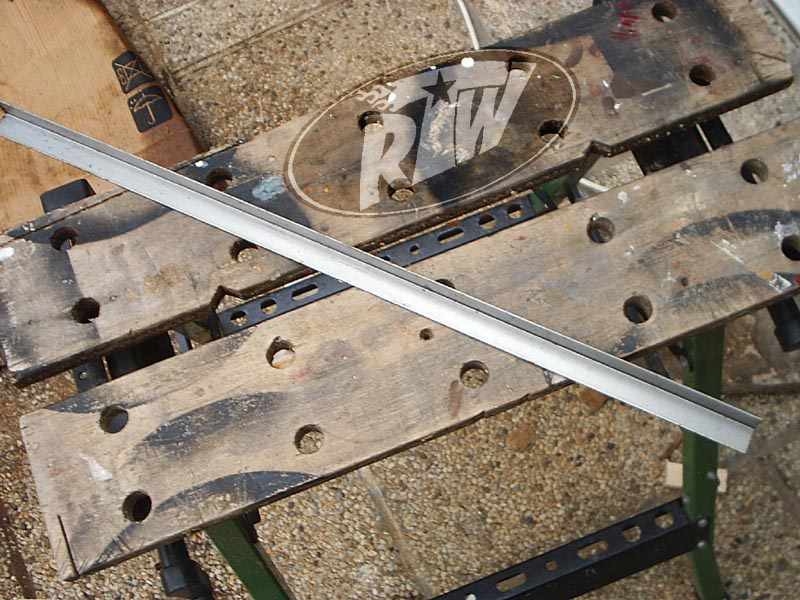

Tiens ! Une equerre en acier ????





Coup' coup'





Alors c'est là que ca devient drôle.... on sort l'artilerie lourde !!

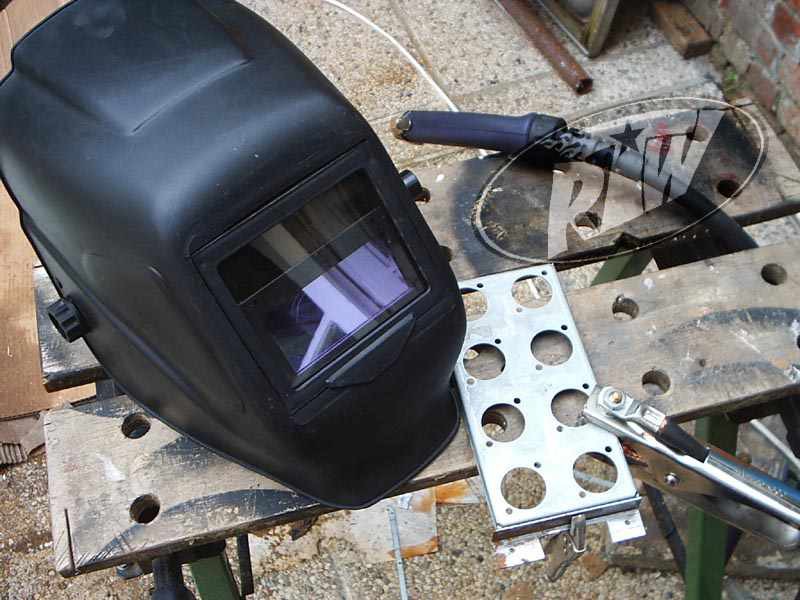

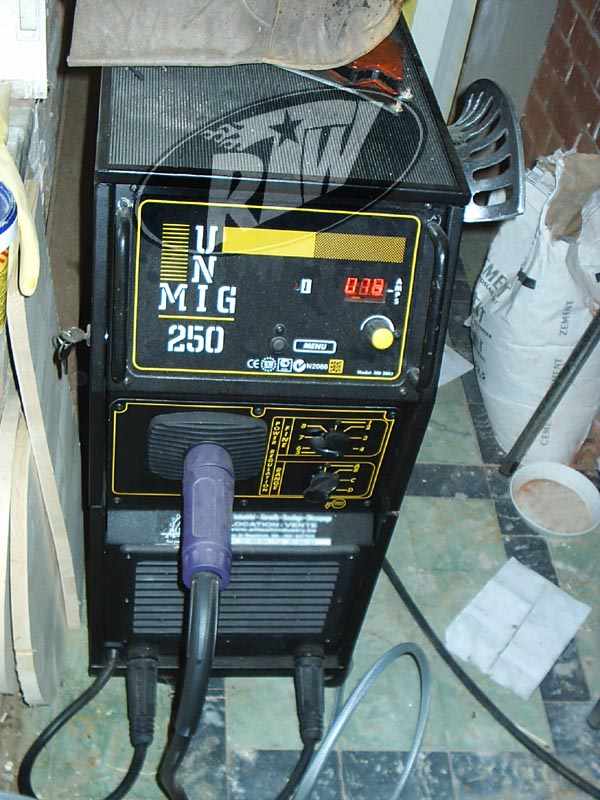

Mig/Mag 250ampères...

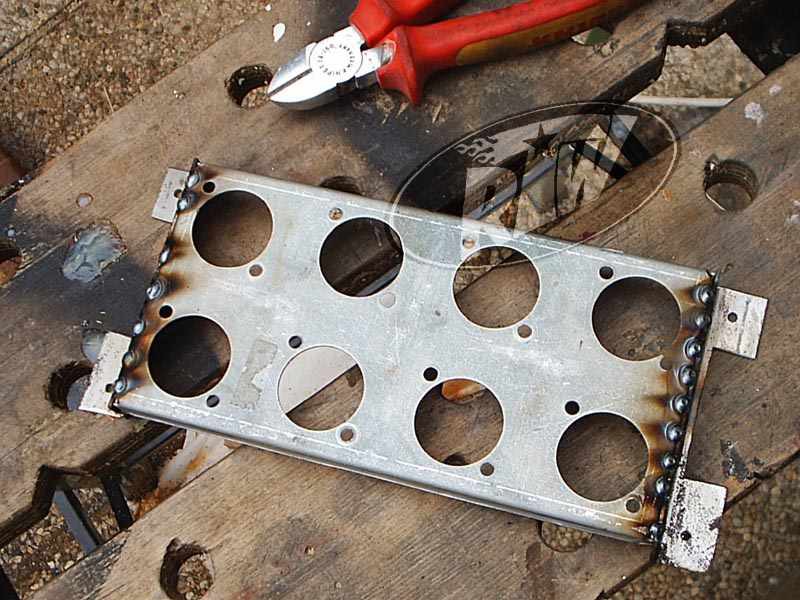

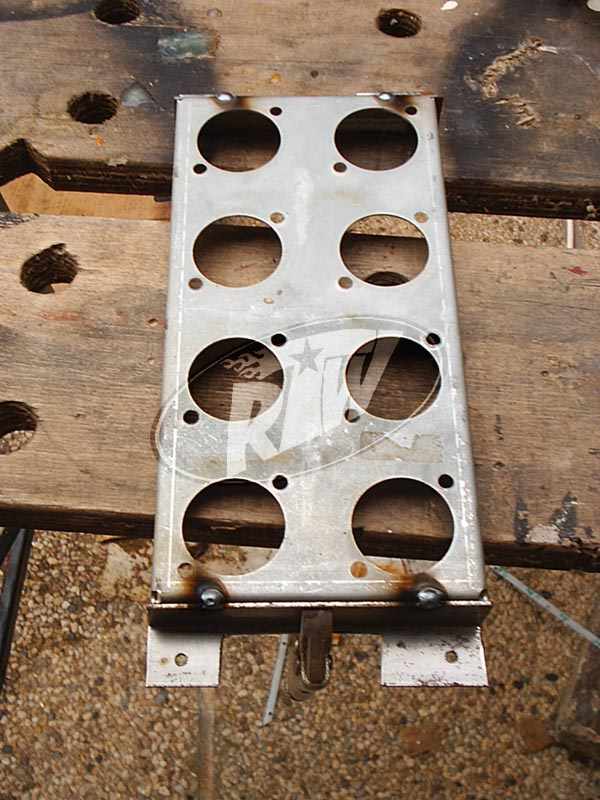

Pointage des pièces avant essai




Je vais essayer tout ca dans l'ampli, ca passe nickel chrome ! (pas de photo desolé)

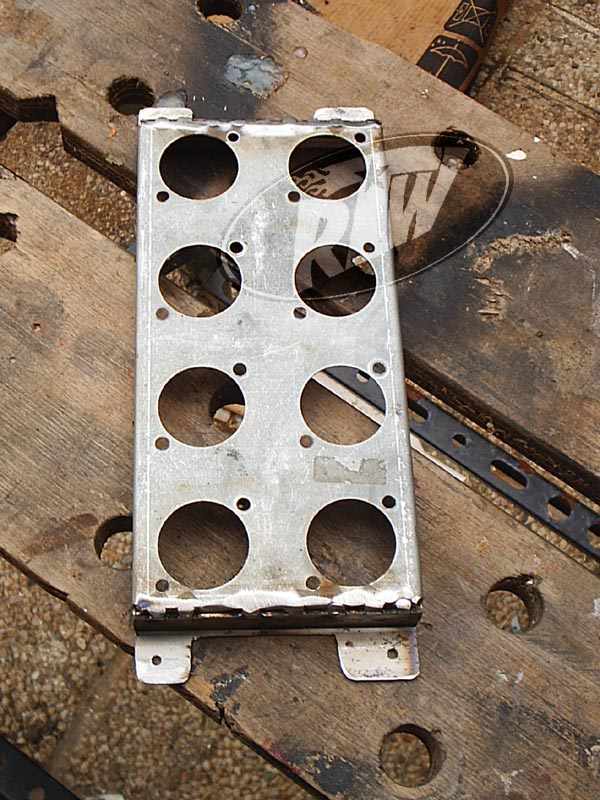

Du coup, on soude le tout





On nettoye ca





Alors vu que c'est moche, un p'tit coup de peinture s'impose





ET HOP ! Retour dans le 9200, moultes vis etc....

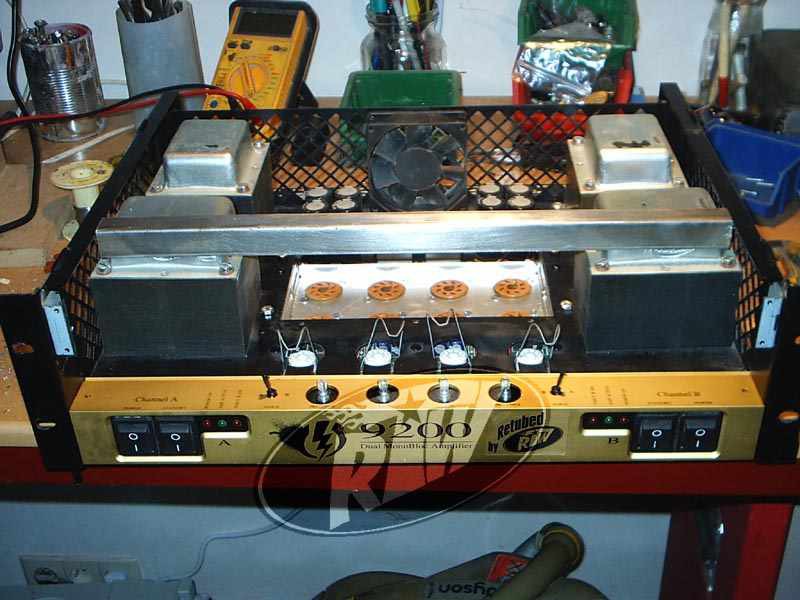

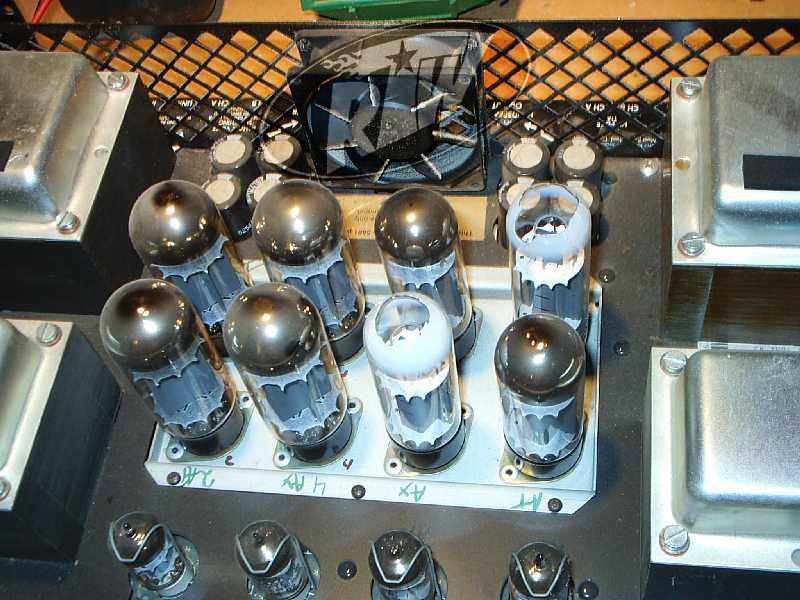

Ca donne ca;




Et au cas ou un gros roadies n'attrape encore une fois le rack (de 50kg) en vue de le deplacer tout seul "parce que moi j'suis fort", on ajoute de quoi empecher la plaque superieure de taper les tubes (on ne sais jamais, vu le prix des KTxx)





Finalement ca ne depasse pas ! Cool !





Donc, allez, un canal en EL34 normal quoi...

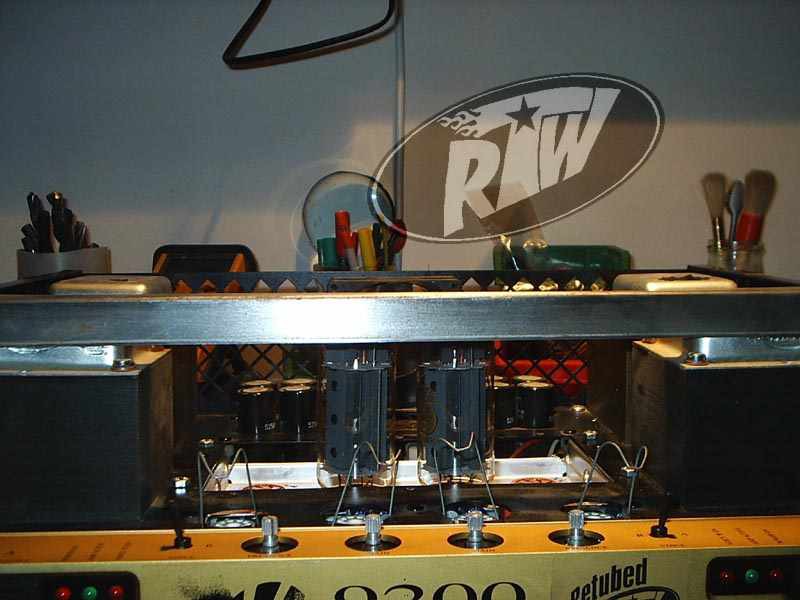

Et l'autre soyons fou ! KT90 et ECC99, ben une fois le tout reglé et la balance de l'ECC99 faite.... ca deboite !

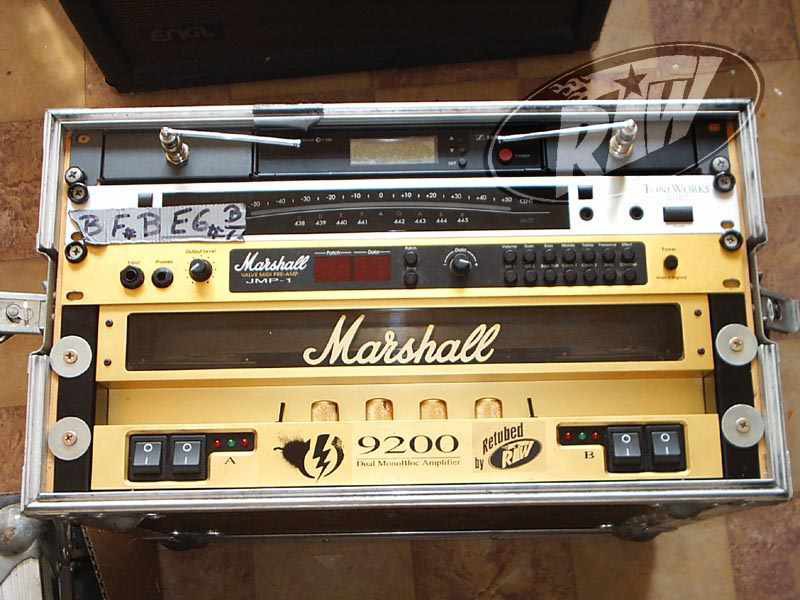

Allez, une dernière photo pour la route, juste avant de reprendre la route en plus ! :-)

Là je me sens obligé de crier au génie là

En plus j'adore les gars qui bossent en espadrilles

Bravo

Trop fort, j'adore ce gars!

Super bon job de Manu, comme d'habitude !

Mais tu ne m'avais pas dit que tu avais des espadrilles dis-moi !

C'est donc ça ton secret !

J'ai pas bien compris....
1 canal en KT90 et l'autre en EL34 ?
Y a pas une différence de puissance entre les deux canaux dans ce cas là ?

Sinon super job ;-)

Ben oui, le KT90 est en 50/60 watts vu qu'il n'y a que deux tubes (en fait c'est un test pour voir si 50watts est suffisant) et l'autre 100watts en EL34.


Et oui, je suis un espadrilles adict !

haha bien joué, j'aime bien ce genre de modif hardcore

Salut

Chapo bas l'ami ^^ ca rox ton truc ... ca me fait un peut pensé a "monster garage" ...

Dagda

Ca donne quoi la ECC99 (en remplacement de la ECC81 je suppose)?

ah ouais eux c'est vraiment des fous et ils finissent le truc a la grosse mitrailleuse

Magnifique, comme d'habitude, on pourrai avoir une idée du prix du remplacement des El34 par des KTxx ??

Ben ca envoies plus de courant en direction des tubes de puissances, si c a plait au client j'optimiserai ca la prochaine fois que l'ampli arrivera a l'atelier. Apparemment ça dépote pas mal.




Dans le 9200 ou dans un autre ampli ?
Dans CE 9200 ca à été beaucoup de boulot... mais je pense que dans les nouveaux y'a plus de place pour mettre des tubes.
Dans un ampli "normal" ça coûte le prix des tubes, l'adaptation du bias + réglage et adaptation du circuit si besoin s'en fait ressentir.

Décidement,quelle polyvalence (électronique,chaudronnerie...)
Bravo!!!

Le Manu sait tout faire ! On a toujours besoin d'un Manu prés de chez soi ! :-)
