Câblage de 3 Speakers assez particulier dans le même cabinet

Bonjour !

J'ai décidé de fabriquer un cabinet hybride 210-112 pour guitare contenant :

2x Jensen 10 pouces Electric Lightning 50 8ohms
1x Celestion Greenback 25w 16ohms.


Je cherche à réaliser un câblage de sorte que je puisse avoir trois options :

-Première option : Avoir les 3 speakers en une sortie mono 8 ohms (donc câblage série entre les deux Jensen à mettre en parallèle avec le greenback)
-Deuxième option : Jouer seulement avec les 2 jensen en série (sortie 16 ohms)
-Troisième option : Jouer seulement avec le Greenback en 16 ohms (sortie 16 ohms)

Donc une Sortie 8 ohms, 2 sorties 16 ohms.

Quelqu'un peut-il me renseigner sur le câblage à réaliser et quel type de selecteur je peux associer à ce câblage afin de pouvoir choisir entre ces 3 options?

Je précise que qu'il y a deux compartiments hermétiques et cloisonnés pour le couple Jensen et le greenback, et qu'il y a un panneau interne médian qui peut être retiré pour pouvoir bénéficier du volume d'air interne en jouant avec les 3 speakers ensemble.

Je vous remercie pour votre aide


Prenez soin de vous et bonne musique !

Charly
corto30
  • #2
  • Publié par
    corto30
    le 02 Mar 2021, 19:05
je cablerai sur 3 jacks femelle, dont 2 à coupure :

sur les lames mobiles d'un des jacks coupure le 12'
sur les lames mobiles de l'autre jack coupure les 2 10' en serie

et les lames fixes des 2 jacks à coupure reliées a un jack standard (ou aux lames mobiles d'un 3 eme jack à coupure pour avoir les 3 identiques).
bien entendu utiliser un seul jack male à la fois..

mais je sais pas comment le volume se repartira avec les 3 hp ensemble ?
Nutrisco et Extinguo
Hello Corto30

Merci pour ta réponse !

Je vais essayer cette alternative.

Toutefois je n'ai pas trop compris la deuxième partie :

"et les lames fixes des 2 jacks à coupure reliées a un jack standard"

Quant tu parles de jack standard, c'est bien une embase jack standard femelle ? Histoire de confirmer.


Merci encore

Maxime
corto30
  • #4
  • Publié par
    corto30
    le 04 Mar 2021, 07:33
oui pour le 3eme jack qui met en // les deux 10' et le 12' un jack mono classique convient
ca peut aussi etre un jack à coupure dont tu utilises seulement les contacts mobiles

par ex tu peux prendre 3 jacks comme ça :



mono double coupure
Nutrisco et Extinguo
Big Lol
  • Big Lol
  • Special Total utilisateur
  • #5
  • Publié par
    Big Lol
    le 08 Mar 2021, 17:04

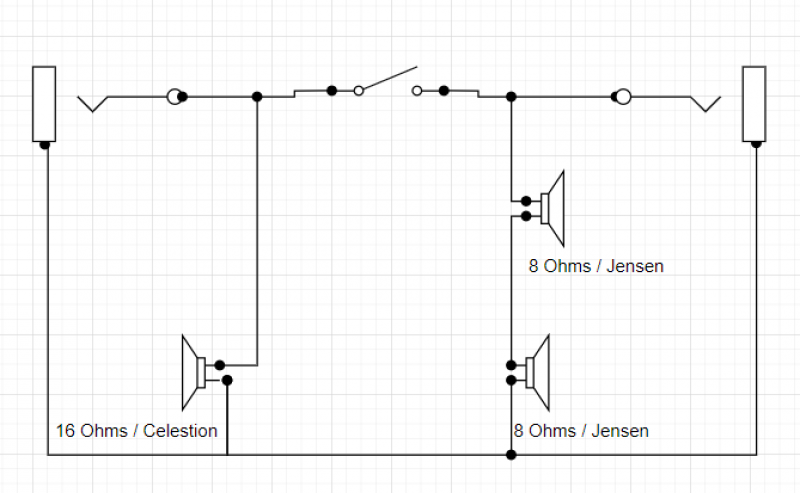

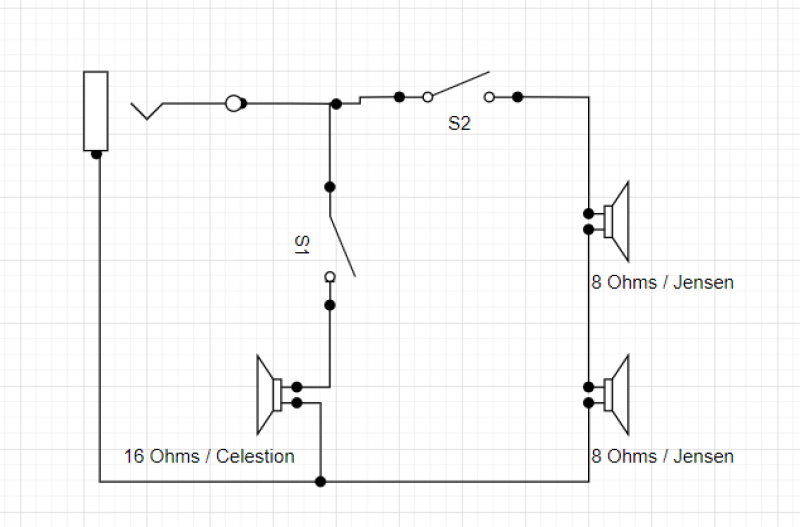

Tu peux câbler comme ça avec 2 jacks et un interrupteur :

schema


- Switch ouvert :
- A droite, le celestion seul (16 Ohms)
- A gauche, les 2 jensen seuls (16 Ohms)
Tu peux même brancher 2 amplis, un sur chaque jack.

- Switch fermé : les 3 hauts parleurs (8 Ohm). Tu branches l'ampli sur n'importe quel jack.


Aversion alternative avec un seul jack et 2 switches

schema 2
mcsens
  • mcsens
  • Custom Ultra utilisateur
  • #6
  • Publié par
    mcsens
    le 08 Mar 2021, 22:33
Le schéma 2 est risqué pour l'ampli.

Si par erreur tu allumes avec les deux interrupteurs ouverts, le transfo n'a aucune charge au cul. C'est mal!
stege106

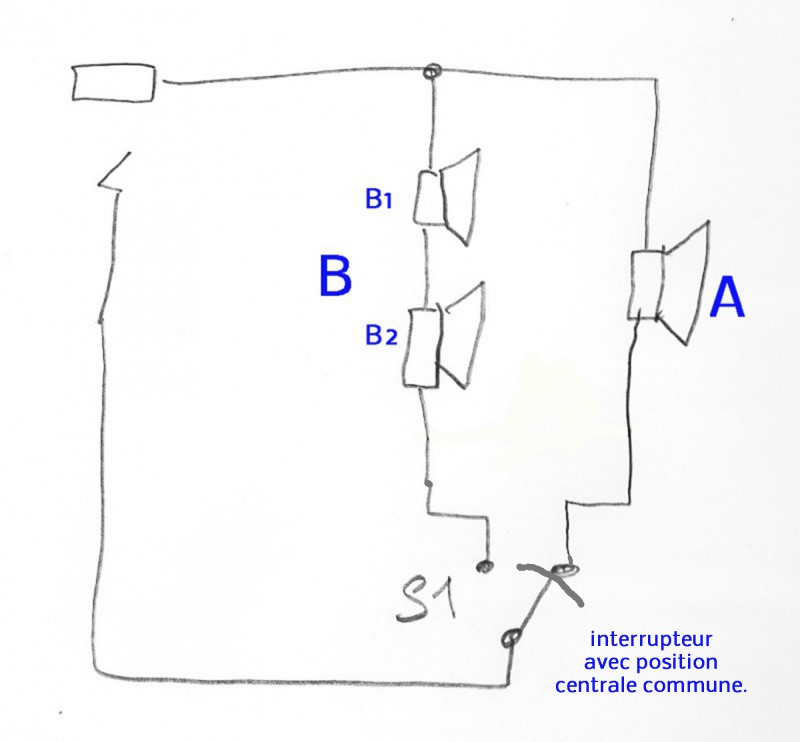

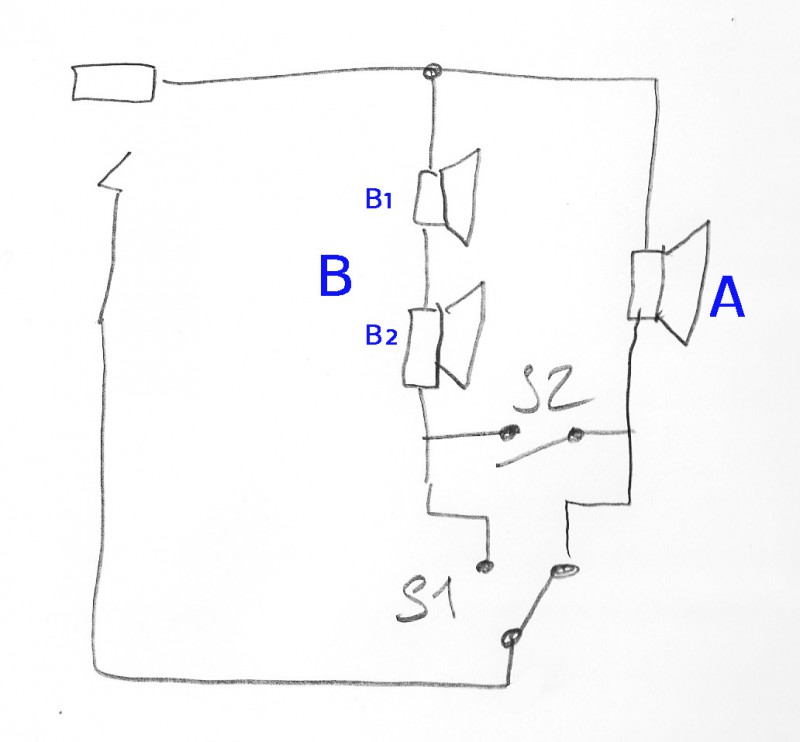

il y a ça , plus simple avec 2 interrupteurs, dont un 2 directions (s1) et 1 seul jack normal.
(un seul ampli utilisable, pas de risque d'absence de charge)
S1 sélectionne le 12" ou les 2 10" (A ou B en 16ohms).... S2 relie les 3 HP quand il est fermé et rend S1 inutile (A+B en 8ohms).

fghjnt



on peut aussi faire plus simple avec un seul jack et un seul interrupteur du genre guitare Les Paul 3 positions (ON/ON/ON) . Mais je ne sais pas si ces interrupteurs sont adaptés aux tensions des HP...La position centrale serait celle qui reprend les 3 HP en 8ohms...L'inconvénient étant qu'il faut passer par la position centrale en 8ohms pour aller d'une position en 16ohms à l'autre.

ne pas confondre avec les interrupteurs 3 positions ON/OFF/ON.



rtyu
MAX339
  • MAX339
  • Custom Méga utilisateur
  • #8
  • Publié par
    MAX339
    le 09 Mar 2021, 11:20

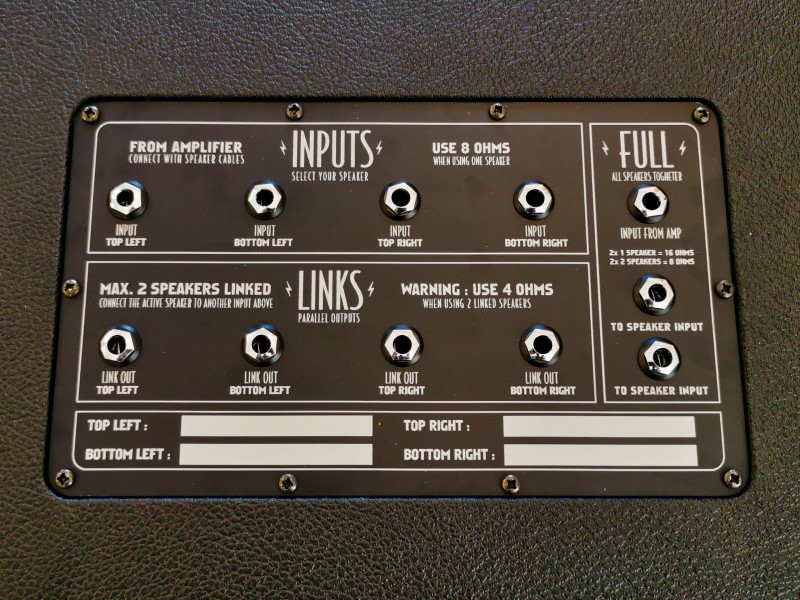

J'ai fait un truc du genre, mais avec 2x12 et 2x10. J'ai appelé ca le Mixed Cab :

A l'arrière :



Série et parallèle disponible, un pti cable patch et tu fais les combinaisons que tu veux
GUITAR BLOG / WORLD WILD GEAR : http://www.MXV.be

LE MATOS MADE IN BELGIUM (aka LES PRODUCTIONS DU PLAT PAYS) : http://www.mxv.be/made-in-belgium/
corto30
  • #9
  • Publié par
    corto30
    le 09 Mar 2021, 12:23
8O ouch ! la classe !!

t'as pris quelle police pour faire la plaque stp ?
Nutrisco et Extinguo
MAX339
  • MAX339
  • Custom Méga utilisateur
  • #10
  • Publié par
    MAX339
    le 09 Mar 2021, 14:15
corto30 a écrit :
8O ouch ! la classe !!

t'as pris quelle police pour faire la plaque stp ?


Merci !
Les polices sont Jake Antique (OPTIJake) pour la fine "art déco" et Agate (SSK) pour la plus large


L'avant est pas dégueu non plus

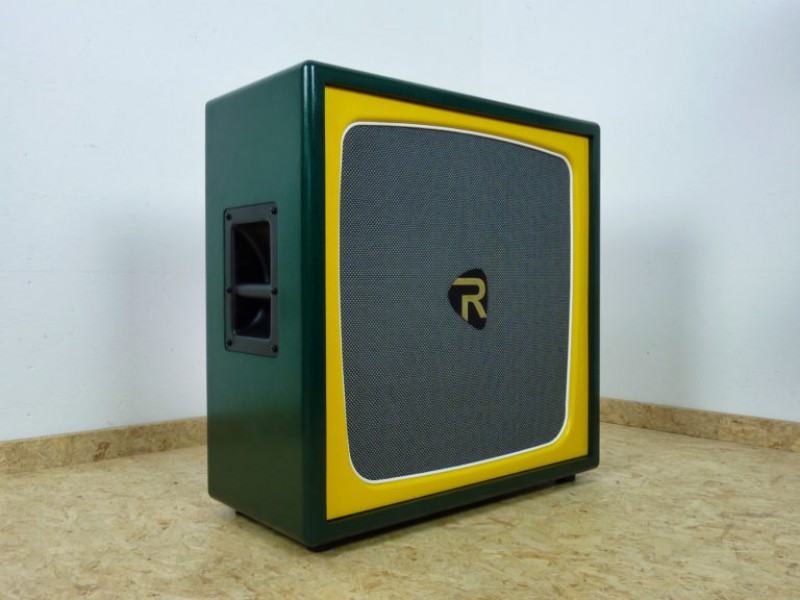

C'est Rutherberg (Belgique) qui me les a fait. Il travaille vraiment super bien ! https://rutherberg.com/custom/

Je dois passer cette semaine en chercher un 2eme (bleu et blanc cette fois) avec des speakers US
GUITAR BLOG / WORLD WILD GEAR : http://www.MXV.be

LE MATOS MADE IN BELGIUM (aka LES PRODUCTIONS DU PLAT PAYS) : http://www.mxv.be/made-in-belgium/
Hello tous,

Un énorme Merci pour vos contributions !

J'ai donc acheté les jacks à double coupure et suivi la première idée de
Corto30.

C'est nickel, tout fonctionne et pas besoin d'interrupteurs !

Merci encore

Super cab Rutherberg au passage !
corto30
perfecto !

c'est sur le Rutherberg est impressionnant, du beau boulot
Nutrisco et Extinguo
