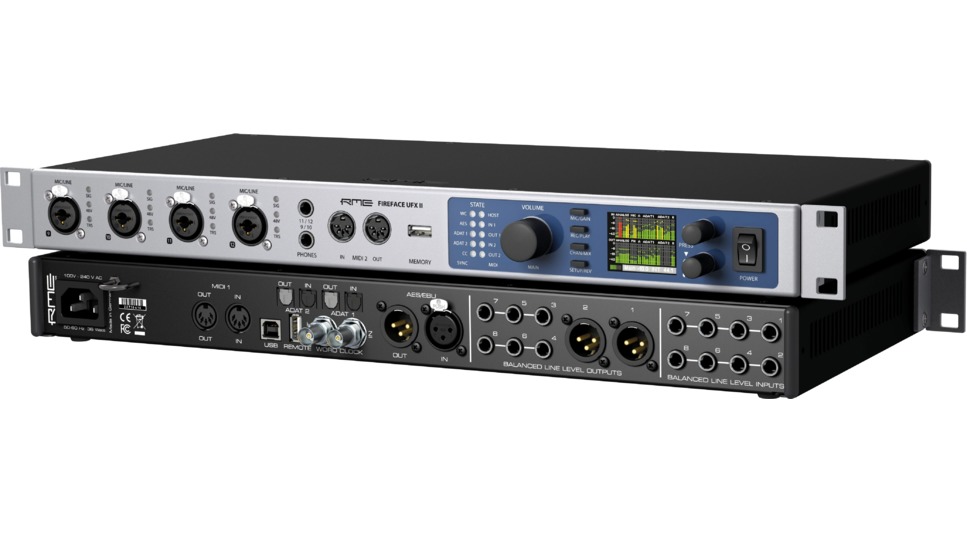

RME Fireface UFX II

Spécifications

• ANALOGIQUE
• A/N, entrées ligne 1-8, arrière
• Résolution AN : 24 bit
• Rapport signal/bruit (SNR): 113 dB RMS non pondéré, 116 dBA
• Réponse en fréquences @ 44.1 kHz, -0.1 dB: 5 Hz – 20.8 kHz
• Réponse en fréquences @ 96 kHz, -0.5 dB: 3 Hz – 45.8 kHz
• Réponse en fréquences @ 192 kHz, -1 dB: 2 Hz – 92 kHz
• THD: < -110 dB, < 0.00032 %
• THD+N: < -104 dB, < 0.00063 %
• Channel separation : > 110 dB
• Niveau d'entrée max. : +19 dBu
• Entrée : jack 6.35 mm, symétrie électronique
• Impédance d'entrée : 8 kOhm asymétrique, 12 kOhm balanced
• Sensibilité d'entrée commutable : Lo Gain, +4 dBu
• Niveau d'entrée pour 0 dBFS @ Lo Gain : +19 dBu
• Niveau d'entrée pour 0 dBFS @ +4 dBu : +13 dBu
• Gain variable : 0 to +12 dB
• Niveau min. pour 0 dBFS : +1 dBu, -1.2 dBV
• Entrées microphone 9-12, avant
• Comme A/N, mais:
• Entrée : XLR, symétrei électronique
• Impédance d'entrée : 3.4 kOhm
• Rapport signal/bruit (SNR) : 115 dB RMS non pondéré, 118 dBA
• Gain range : 75 dB
• Niveau d'entrée max., gain 0 dB : +18 dBu
• Niveau d'entrée max., gain 75 dB : -57 dBu
• LED d'écrêtage : 0 dBFS
• LED de signal : -60 dBFS
• Entrées instrument 9-12, avant
• Comme A/N, mais:
• Entrée : 6.3 mm TS jack, asymétrique
• Impédance d'entrée : 1 MOhm
• Rapport signal/bruit (SNR) : 114 dB RMS non pondéré, 118 dBA
• Gain range : 42 dB
• Niveau d'entrée max., Gain 8 dB : +21 dBu
• Niveau d'entrée max., Gain 50 dB : -21 dBu
• N/A, sorties ligne 3-8, arrière
• Résolution : 24-bit
• Plage dynamique (DR): 115 dB RMS non pondéré, 118 dBA
• Réponse en fréquences @ 44.1 kHz, -0.5 dB : 5 Hz – 20.8 kHz
• Réponse en fréquences @ 96 kHz, -0.5 dB : 5 Hz – 45 kHz
• Réponse en fréquences @ 192 kHz, -1 dB : 5 Hz - 89 kHz
• THD : < -110 dB, < 0.00032 %
• THD+N : < -104 dB, < 0.00063 %
• Séparation des canaux : > 110 dB
• Niveau max. de sortie : +19 dBu
• Sortie : 6.3 mm TRS jack, symétrie électronique
• Impédance de sortie : 75 Ohm asymétrique, 150 Ohm symétrique
• Niveau de sortie commutable : Hi Gain, +4 dBu, -10 dBV
• Niveau de sortie à 0 dBFS @ Hi Gain: +19 dBu
• Niveau de sortie à 0 dBFS @ +4 dBu: +13 dBu
• Niveau de sortie à 0 dBFS @ -10 dBV: +2 dBV
• N/A - Sortie Stereo Monitor XLR (1-2)
• Comme NA, but:
• Sortie : XLR, symétrique
• Niveau de sortie commutable 24 dBu, Hi Gain, +4 dBu, -10 dBV
• Niveau de sortie à 0 dBFS @ 24 dBu: +24 dBu
• Niveau de sortie à 0 dBFS @ Hi Gain: +19 dBu
• Niveau de sortie à 0 dBFS @ +4 dBu: +13 dBu
• Niveau de sortie à 0 dBFS @ -10 dBV: +2 dBV
• N/A - Sorties Stereo Monitor casque (9-12)
• Comme NA, mais:
• Sortie : 2 jacks stéréo 6.35 mm, asymétriques
• Niveau de sortie max. à 0 dBFS, High : +19 dBu
• Niveau de sortie max. à 0 dBFS, Low : +2 dBV
• Impédance de sortie : 2 Ohm
• Puissance max. par canal @ 32 Ohm, 0.1% THD : 210 mW (2.6 Vrms, +10.5 dBu)
• MIDI
• 2 entrées/sorties MIDI via prises DIN 5 broches
• Entrée isolée par optocoupleur
• Mode Hi-speed : jitter et temps de réponse typiquement < 1 ms
• Numérique
• Horloges : Interne, ADAT, AES, word clock
• Design bas jitter : < 1 ns en mode PLL, toute entrée
• Horloge interne : 800 ps Jitter, Random Spread Spectrum
• Suppression du jitter horloges externes : > 30 dB (2.4 kHz)
• Fréquences d'échantillonnage : 28 kHz jusqu'à 200 kHz
• ENTREES NUMERIQUES
• AES/EBU
• 1 x XLR, symétrie électronique, selon AES3-1992
• Compatible SPDIF (IEC 60958)
• Formats Consumer et Professional
• Plage de verrouillage : 27 kHz jusqu'à 200 kHz
• ADAT optique
• 2 x TOSLINK, selon spécification Alesis
• Standard : 2 x 8 canaux 24 bit, up to 48 kHz
• Double Speed (S/MUX): 2 x 4 canaux 24 bit 96 kHz
• Quad Speed (S/MUX4): 2 x 2 canaux 24 bit 192 kHz
• Plage de verrouillage : 31.5 kHz – 50 kHz
• SPDIF optique (ADAT2)
• 1 x optique, selon IEC 60958
• Formats Consumer et Professional
• Plage de verrouillage : 27 kHz jusqu'à 200 kHz
• Suppression du jitter : > 30 dB (2.4 kHz)
• Word clock
• BNC
• Terminaison interne 75 Ohm débrayable
• Détection automatique Double/Quad Speed et conversion interne en Single Speed
• Steady Clock garantit un jitter ultra faible même en varispeed
• Protection surcharge
• Suppression jitter : > 30 dB (2.4 kHz)
• Plage de verrouillage : 27 kHz jusqu'à 200 kHz
• Suppression du jitter : > 30 dB (2.4 kHz)
• SORTIES NUMERIQUES
• AES/EBU
• 1 x XLR, symétrie électronique, selon AES3-1992
• Niveau de sortie Professional 4.5 Vpp, Consumer 2.6 Vpp
• Format Professional selon AES3-1992 Amendment 4
• Format Consumer (SPDIF) selon IEC 60958
• Mode single Wire mode, fréquences 28 kHz jusqu'à 200 kHz
• ADAT
• 2 x TOSLINK
• Standard : 2 x 8 canaux 24 bit, jusqu'à 48 kHz
• Double Speed (S/MUX): 2 x 4 canaux 24 bit 96 kHz
• Quad Speed (S/MUX4): 2 x 2 canaux 24 bit 192 kHz
• SPDIF optique (ADAT2)
• Format Consumer (SPDIF) selon IEC 60958
• Fréquences d'échantillonnage 28 kHz jusqu'à 200 kHz
• Word clock
• BNC
• Voltage max. en sortie : 5 Vpp
• Voltage en sortie @ 75 Ohm terminée : 4.0 Vpp
• Impédance de sortie : 10 Ohm
• Plage de fréquences : 27 kHz – 200 kHz
• Général
• Alimentation : interne, 100 - 240 V AC, 36 Watts
• Consommation en veille : 19 Watts
• Consommation typique : 22-25 Watts
• Dimensions avec oreilles de rack (LxHxP): 483 x 44 x 210 mm
• Dimensions sans oreilles de rack (LxHxP): 440 x 44 x 210 mm
• Profondeur total : 240 mm
• Poids : 3 kg
