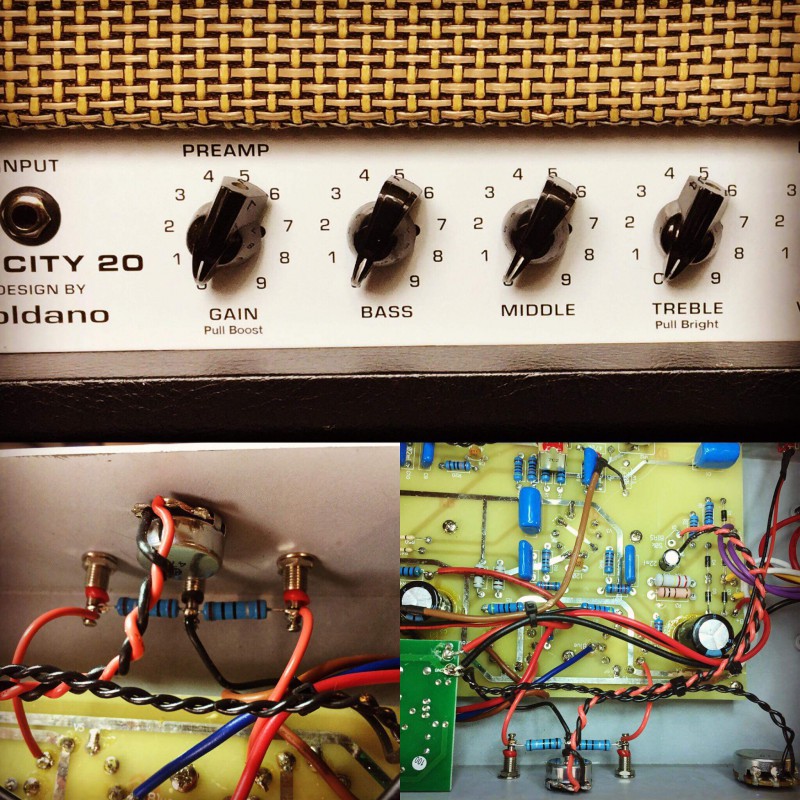

Salut à tous j'ai envie de tester la modification du bias pour l'installer sur la face externe comme sur cette photo qui de chez Epic tone "modder" officiellement reconnu par Jet city.



Bias mod


Une chose m'interpelle: les résistances sont connectées en pin 7 des el84 et non sur le pin 3...pourtant il me semble que la mesure de bias se fait sur le pin 3 ?

Vous en pensez quoi les experts?
transactions, entre autres, réalisées avec:
Tchoun ,Koraito, FXmen974, Hendzep, Bluesbreaker, Jakhal, Ihshan, Baptistus, Zakk Cantrell, Gobnew, Davidas94, Xutos77, Bilsteen, Sansystem, Golgot_vr, La Benouze, Vickyland, Marcfz169, Nicosonic, Jaybea, Nighttrain,Sebaston...et j'en passe
Invité
  • #2
  • Publié par
    Invité
    le 14 Mai 2018, 11:05
Tu as compté les pins dans le mauvais sens.

Assures-toi de bien maitriser les modification avant tout pour ne pas abîmer ton ampli.

Pour avoir installé de nombreux circuit de bias , je n'installerais jamais un potentiomètre de façon aussi vulnérable. Il peut être accidentellement tournée et conduire a un catastrophe pour les tubes surtout que ce n'est pas un multitour.
PiPiRoSe
si le pot est positionner comme ça ( ça se fait oui )
on utilise des potar avec ce look pour éviter les problèmes comme le dit latole
https://www.amplifiedparts.com(...)crew#
si on met un potar normal on peux le mettre vers le haut
exemple ici :
http://www.ceriatone.com/ceria(...)e.jpg
mon clone de fortin cali mod :
http://www.youtube.com/watch?v(...)zN74M
http://snd.sc/1dv4gNL
mon clone de friedman brown eye mod:
http://i1359.photobucket.com/a(...)b.jpg
mon clone de cameron aldrich mod (old bitch):
https://www.youtube.com/watch?(...)81z3E
mon clone de cameron jose mod(ccv):
https://www.youtube.com/watch?(...)etgmE
pour les gars du forum qui veulent venir essayer mes montages, ma porte est toujours ouverte .
Invité
  • #4
  • Publié par
    Invité
    le 22 Mai 2018, 10:52
Pas de retour ?
rocknrott
Merci les gars j'ai essayé le montage et le test s'avère assez étrange au niveau des mesures...mon multi affiche du 0.2 pourtant calibré sur mA.
J'ai probablement loupé quelque chose.

Testé avec potard 10k et 50k...pas de difference. Par contre en prenant les mesures en B+ et pin7 j'obtiens des mesures plus normales pour des el84....19mA biasé froid pour le tube le plus fort...d'ailleurs gros écart entre les tubes...ce qui me laisse croire que les tubes ne sont pas appairés.
