Bonjour !
recherche schema ou photo du cablage des connecteurs.
ce preamp est composé de deux circuits imprimés, le premier reçoit le connecteur de piles et renvoit sept fils sur le circuit principal.
le connecteur a trois fils (rouge,blanc,noir) va sur la carte principal, mais voila ils sont dessoudés et donc pas de reperts pour les ressoudés.
si quelqu' un a une info, merci d'avance.
pascalou
bonjour tous le monde !
meme si vous n' avez pas de reponse a donner...
pouvez vous si au moins vous avez ce preampli le demonter ( tres facile, deux vis qui tiennent le couvercle et qui libert le circuit alime, donc juste une photo du circuit imprimer ou sont soudés les trois fils sur la carte principale.
merci encore.
pascal
j'ai une photo pour l'ampli takamine[img] tk4nt
Bonjour Pascalou,

As-tu trouvé le plan du circuit ou une photo du câblage ?
Je rencontre le même problème sur un tk4n, les 3 fils blanc/noir/rouge sont soudés mais c'est la paire blanc/rouge qui est désoudée.
Merci d'avance pour ton aide.

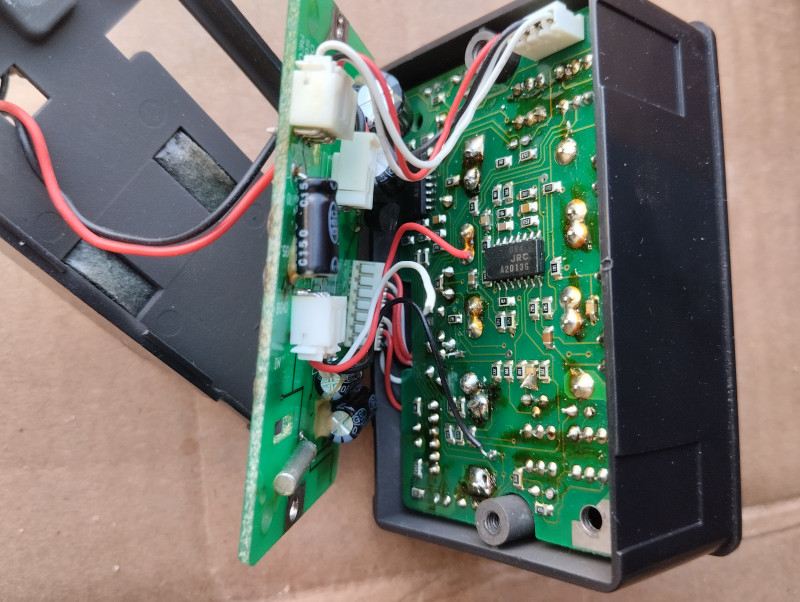

Pré-ampli takamine tk4n

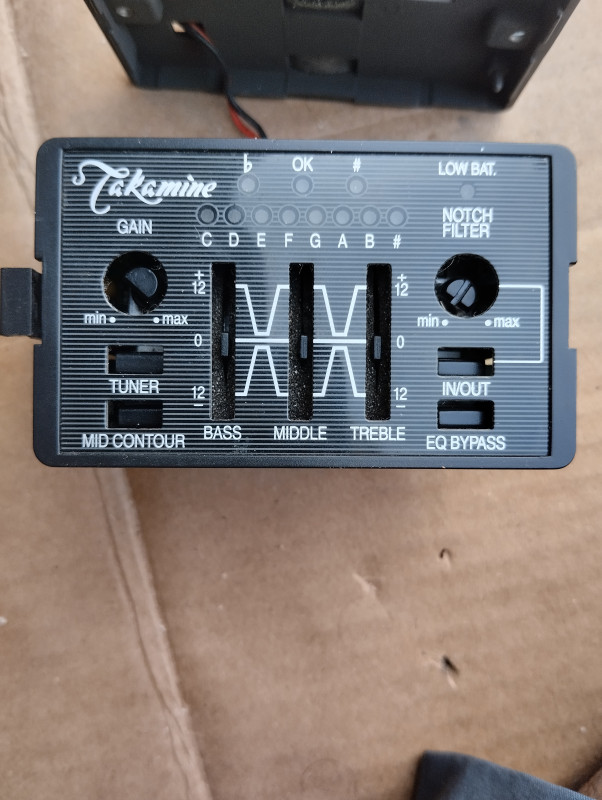

Takamine tk4n
A+

Pascal
