Bonjour à tous,
je post pour un coup de main car j'ai refait une connectique d'un footswitch de Mesa (à l'origine 60% des pièces étant manquantes) mais je n'arrive à faire fonctionner qu'un seul switch (le clean).Il se compose de 2 switch (clean/solo et on peut activer les deux à la fois pour mixer les canaux).
Du coup je recherche quelqu'un avec une plus grande expérience pour me dire si les soudures ont bien été réalisés sur la bonne broche.
J'ai pris pour modele une photo trouvée sur le net, le problème est que les switchs ne correspondent pas avec mon modèle.
Mon modèle à 2 switch de 3 broches.
Je penche donc sur une erreur d'inversion de broche mais j'ai tenté pas mal de possibilités et le côté solo. Le canal s'enclenche quand je touche avec mon fer à souder la résistance (led rouge qui s'allume et son solo qui s'enclenche)
Illustration ci-dessous

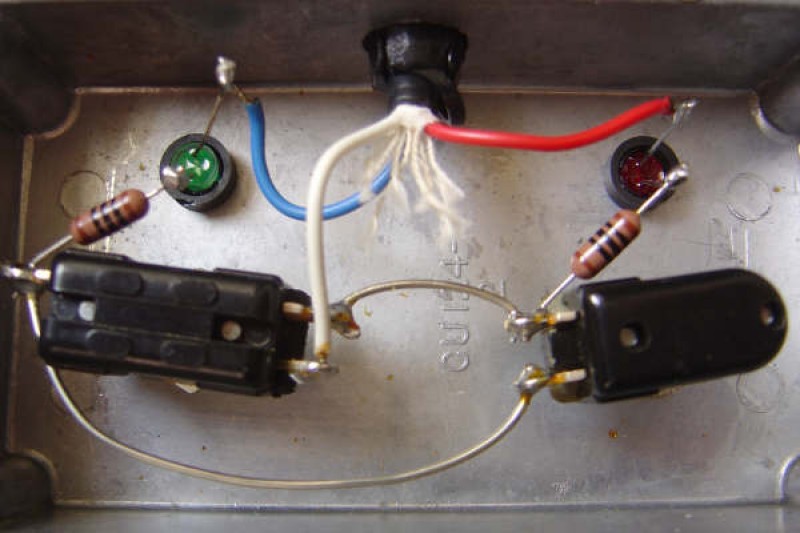

l'image du footswitch de référence
[img:d60e57e954]https://www.guitariste.com/share/users/forums/2018/09/pedales-effets-homestudio-footswitch-origine-364409.jpg[/img:d60e57e954]

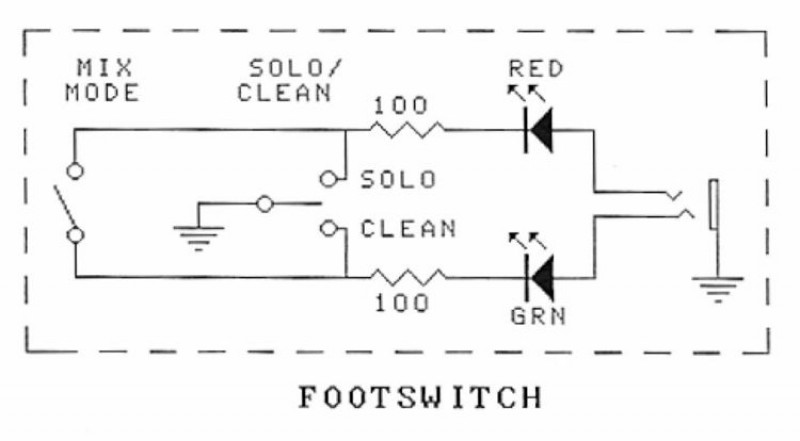

Le circuit elec
[img:d60e57e954]https://www.guitariste.com/share/users/forums/2018/09/pedales-effets-homestudio-elec-364409.jpg[/img:d60e57e954]

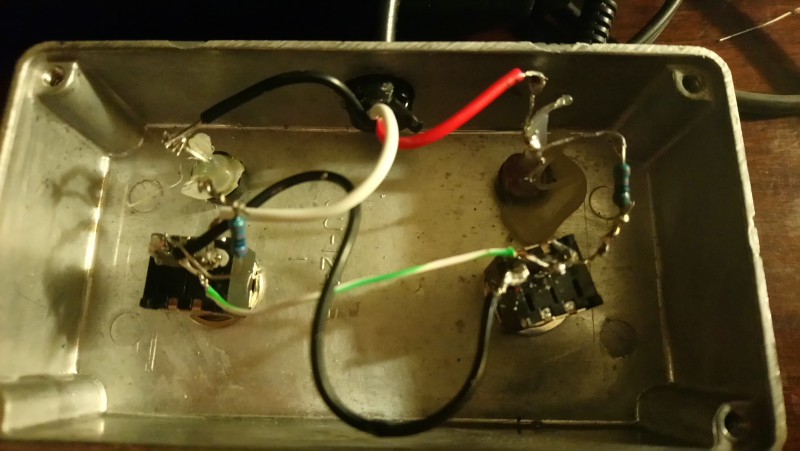

Mon footswitch
[img:d60e57e954]https://www.guitariste.com/share/users/forums/2018/09/pedales-effets-homestudio-footswitch-364409.jpg[/img:d60e57e954]
La photo n'est pas optimale mais voila le descriptif:
partie gauche (clean) qui fonctionne:
Switch de gauche
Broche gauche: est connecté la résistance de la lampe avec le cable noir connecté à la broche gauche du switch droit
Broche milieu: fil vert et blanc connecté à la broche milieu du switch droit
Broche droite: connecté à l'arrivée blanche
Switch de droite (partie non fonctionnante)
Broche de gauche connectée avec la broche de gauche du switch gauche (cable noir)
Broche milieu: connectée avec le cable blanc et vert à la broche milieur du switch gauche ainsi qu'avec la résistance de la led
Broche droite: libre.
Voilà j'espère que quelqu'un verra une erreur grossière mais la je séche.
Merci
