Recherche câblage micro Dimarzio DP1 avec switch 2 position

Hello

Je possède une Fender Squier Stratocaster de 1992/93 made in japan.

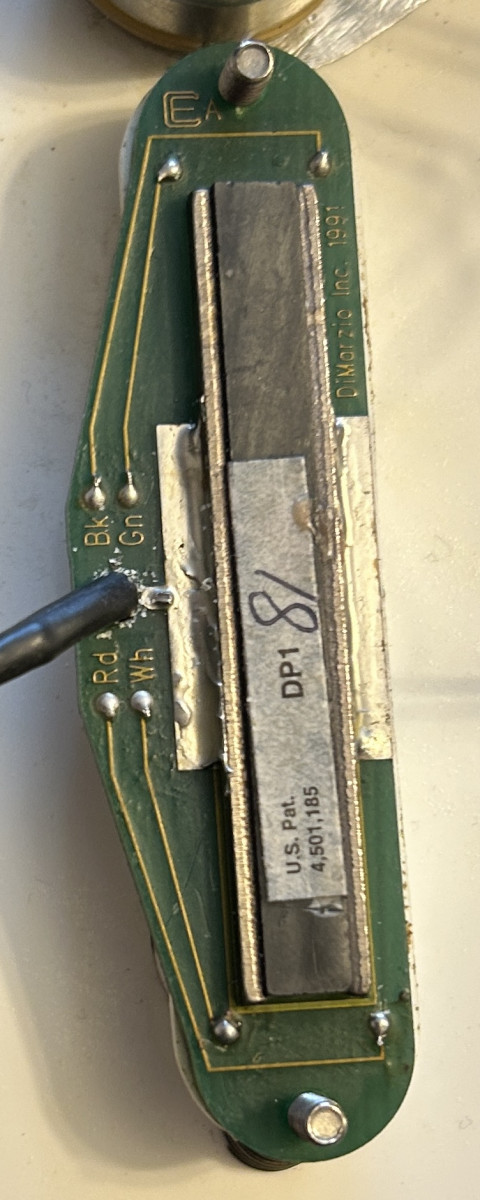

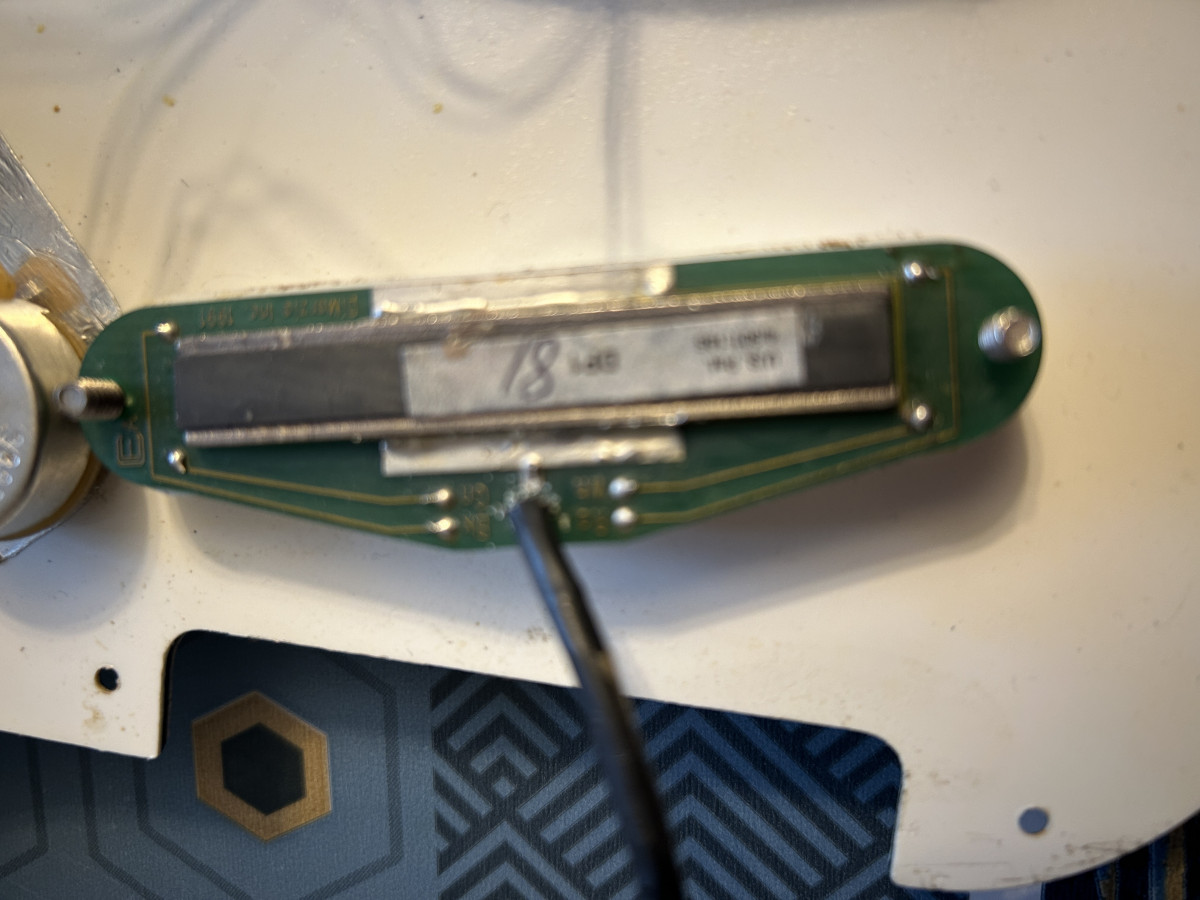

Un luthier m'avait monté un micro Dimarzio DP1 (micro simple double bobine) à la place du micro d'origine coté chevalet.

Décembre 2024 mon fils et moi même décidons de changer le potentiomètre de volume car celui-ci est hs.

Certaines soudures ont cassé lors du retrait de la plaque.

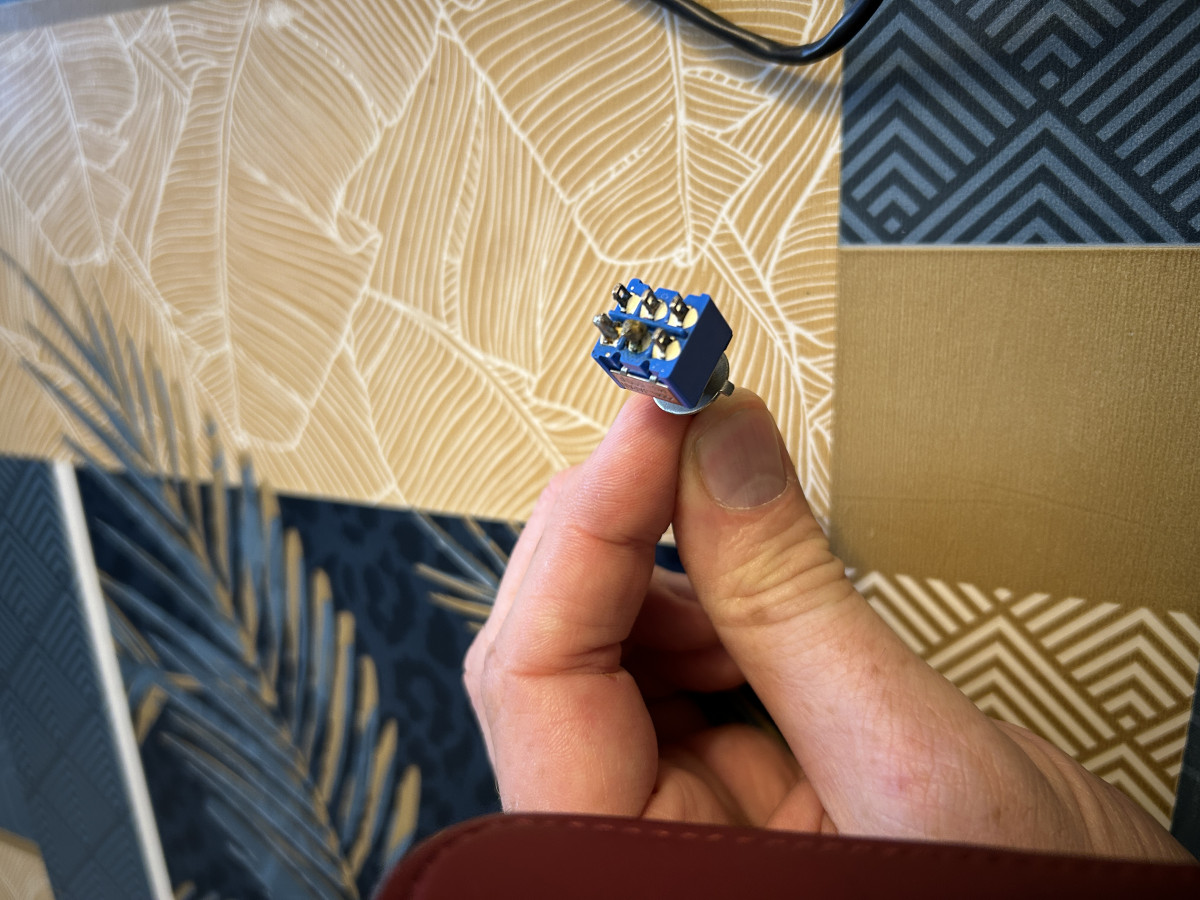

Et maintenant on bute sur le retranchement de ce micro. On a un sélecteur Fender 5 positions, un petit switch 2 positions et 6 plots.

liens sur les photos ci-dessous (je n'ai pas réussi à les faires afficher ici).









Cela fait 48h que je cherche partout sur le net maius rien y fait. Je ne trouve pas de montage d'un micro double bobine avec deux micros simples sur une Strat !

Merci d'avance

Salut !

Pour commencer c'est un DP181 et il aurait fallu aller sur la page produit pour avoir les infos de câblage.
https://www.dimarzio.com/picku(...)ack-1

Sinon en pratique :

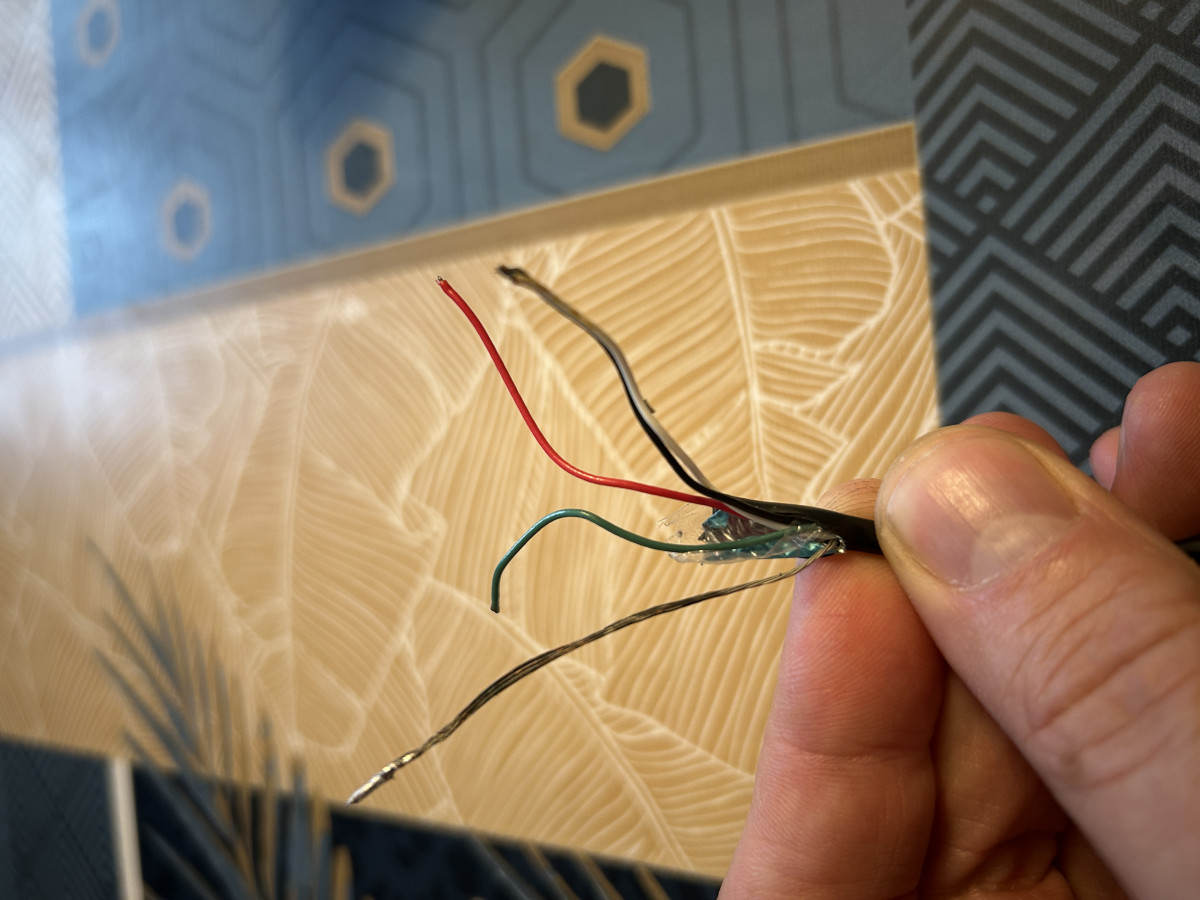

- Fil rouge = borne du sélecteur
- Fil verts et tresse = à la masse au dos du potard.
- Fil noir et blanc = à la borne du milieu du mini switch (l'autre borne déjà utilisée étant à reliée à la masse)

Là c'est chez SD donc le code couleur est différent mais en support visuel :

Merci pour votre réponse rapide !

Je garde précieusement cela et je m'y attèlerai le weekend prochain !
