Kit Kinman K9 et micros kinman

Bonjour, j'ai acheté un kit Kinman harness k9, et un set de micros kinman "blues".

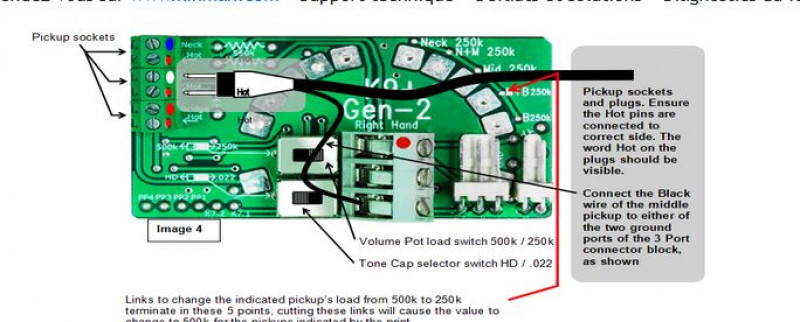

Y a un endroit ou pluguer les micros sur le K9, mais y a un truc que je comprends pas, c'est que sur les schémas du site, y a un dessin avec un bouble plug par micros.

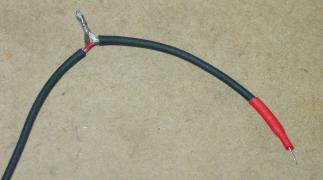

Or, les micros ont juste un fil chacun avec une une sorte de soudure vraisemblablement

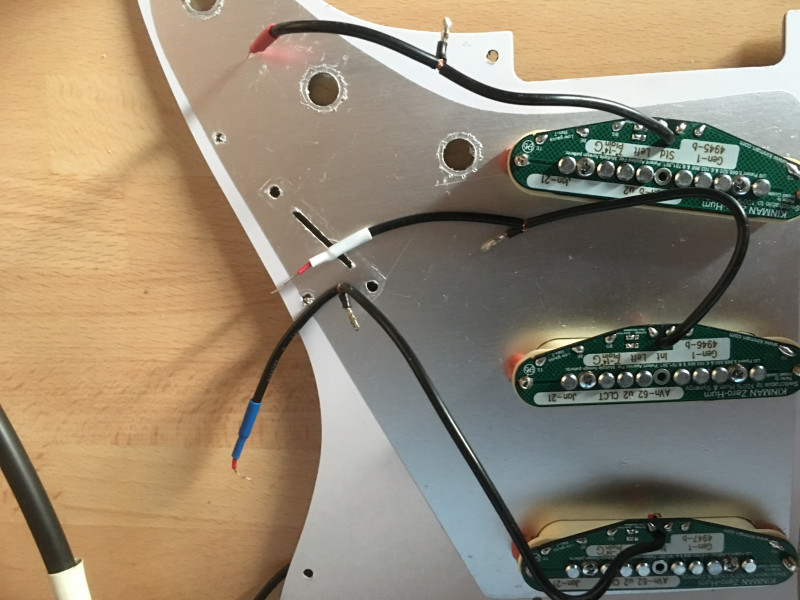

Alors que sur le dessin de montage, ça donne ça:





Comment faire?

Merci

Merci, mais il y a plusieurs incohérences.
1 - Sur tes dessins, il n'y a pas de double plug comme sur mon dernier dessin (et je sais, pourtant, les 3 proviennent du même PDF)
2 - Donc bizarrement ces dessins sont incompatibles parce que quand bien même je souderais un câble comme mentionné, l'autre extrémité et le fil d'origine iraient dans le slot, comme indiqué, mais qu'en est il du fil qui par du plug et qui va dans le slot de masse?

Bref, je pige pas...

Autre chose, les micros sont livrés avec...


Qu'est ce que j'en fais?

Descriptif du K9 sur le site Kinman :

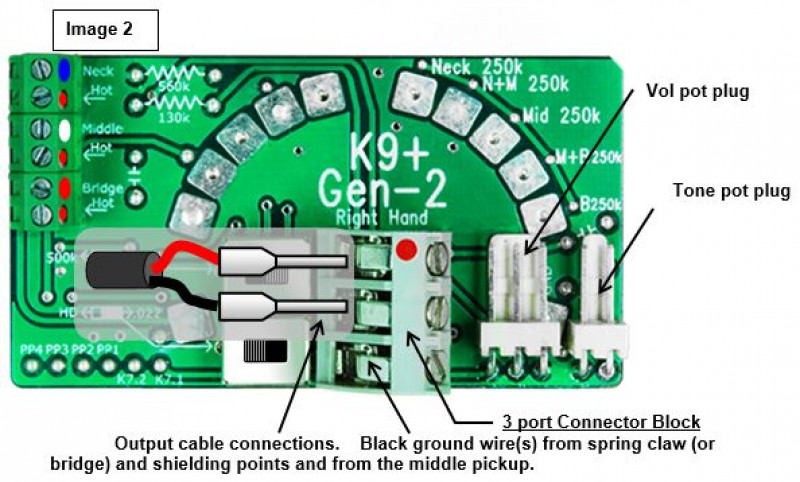

Et là il est bien indiqué que le micro milieu a un 3ème fil à mettre à la masse sur le bornier.



Indication sur le descriptif du set Kinman Blues :



Donc ça ne concerne que le micro du milieu, maintenant la question est de savoir si le micro milieu de ton set est bien en 3 fils comme requis.


Quant au câble supplémentaire aux micros, c'est pour le câblage du jack.

Que puis-je faire? J'y connais que dalle (tu l'auras remarqué )

Idéalement commander un nouveau micro milieu avec le câblage adapté, mais à ta place je câblerais le tout de la même façon et verrait ce que ça donne.
Si la 3ème masse du micro milieu n'est là que pour supprimer le buzz sur les positions où les micros sont en série et seulement si tu viens à toucher le dit micro, je pense que tu peux passer outre.

Bref, c'est toi qui voit.

T'avais acheté ton set complet ou les éléments séparément ?

J’ai tout à acheté online chez Emma music.

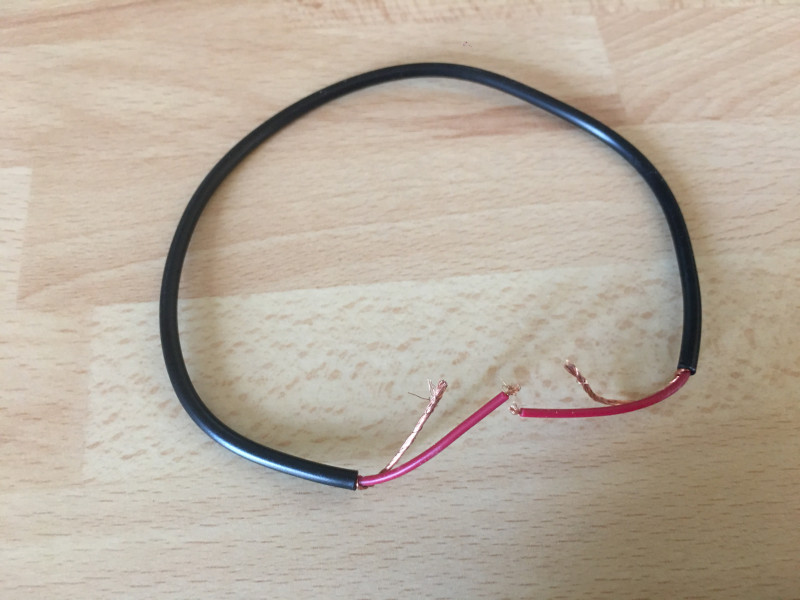

Je ne sais pas trop quoi faire, parce que malgré tout, il faudrait au minimum que je rajoute et soude du câble électrique sur chacun des micros pour qu’ils sortent en deux fils…
Alors que l’idée de départ en achetant un kit complet K9 + micros, était de ne justement rien souder et d’avoir du plug and play….

Seuls kinman fournissent le kit avec les micros adaptés au K9, sinon il faut acheter les adaptateurs à souder chez emma-music.

Le déterrage de topic...
Autant se fournir des micros EMG Crossroads pour eviter le hum, pas la pein de se tracasser avec un kit farfelue.




Pour cette installation

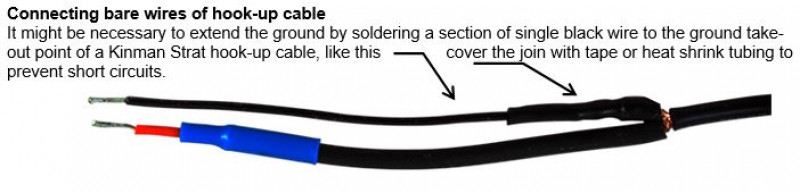

La traduction dit simplement d'ajouter une extension et de l'isoler avec du scotch d'électricien ou des tubes en gros.

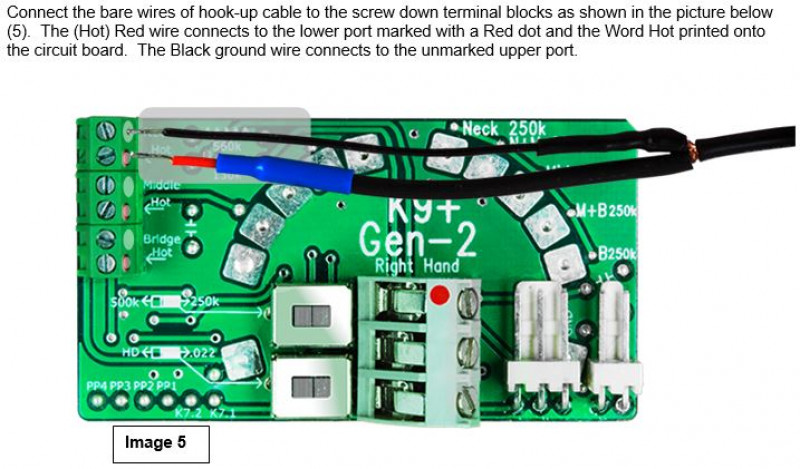

Pour simplifier, il suffit de relier les couleurs ensemble, le fil avec le bout bleu à la borne, etc...

neck bleu, le bout interieur rouge au hot
middle white, le bout interieur rouge au hot
bridge red, le bout interieur rouge au hot

une extension pour les masses des micros, branche sur le Negative des bornes.
La masse va directement a la borne de couleur.
(ils ont peut etre un system ingenieux, mais leur codage de couleurs est un l'inverse d'etre ingenieux...) En plus ils ont du avoir des generations de kit different.

Qui dit mieux?


d'apres la photo le micro du milieu, n'est pas tappered.


le fil extra est probalement pour la prise de jack
