Info lampe de puissance

bonjour,

possédant un vieil ampli Martial, je cherche des infos sur une lampe U33 OC3 (c'est tout ce qui est marqué sur celle de l'ampli) c'est une lampe de puissance unique après deux préamp 12AX 12AU
il est assez puissant au moins 15W Minimum d'après moi...

elle ressemble a une EL 503 ou une énorme 12AX de la taille d'une 6L6

merci pour les infos éventuelle

mets des photos parce que c'est ref inconnue ! Il y a bien une redresseuse...

https://www.radiomuseum.org/tu(...).html

ou un régulateur de tension...

https://www.radiomuseum.org/tu(...).html

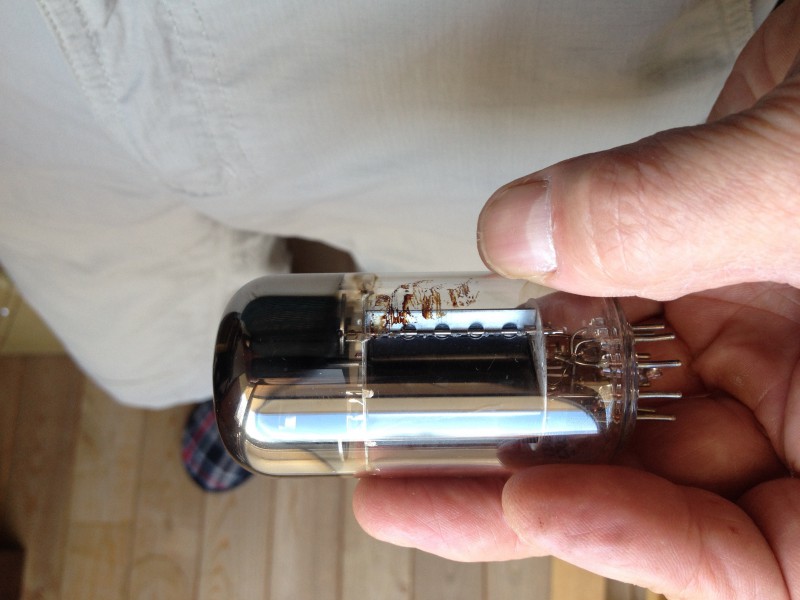

Il y a marqué en petit u33 oc3 c'est tout.

merci

Hum... Oui, ça ressemble aux pentodes magnovales genre 7868, EL520/503... Essaie de relever le câblage dans l'ampli qu'on sache où sont les électrodes... De Martial je ne connais que l'ampli "Rock" qui est un push pull de 10-12W... Ça serait intéressant que tu complètes avec des photos de l’ampli et de l'intérieur !

edit
C'est bien une EL503, code U33.

t'en as une ici :

https://www.ebay.fr/itm/174070(...)65404

super!

je n'avais pas vu le E33 sur les 503 que j'ai regardé, et en plus pourquoi mettent t il U 61C

alors que je ne le vois marqué nulle part sur la lampe ou la boite?

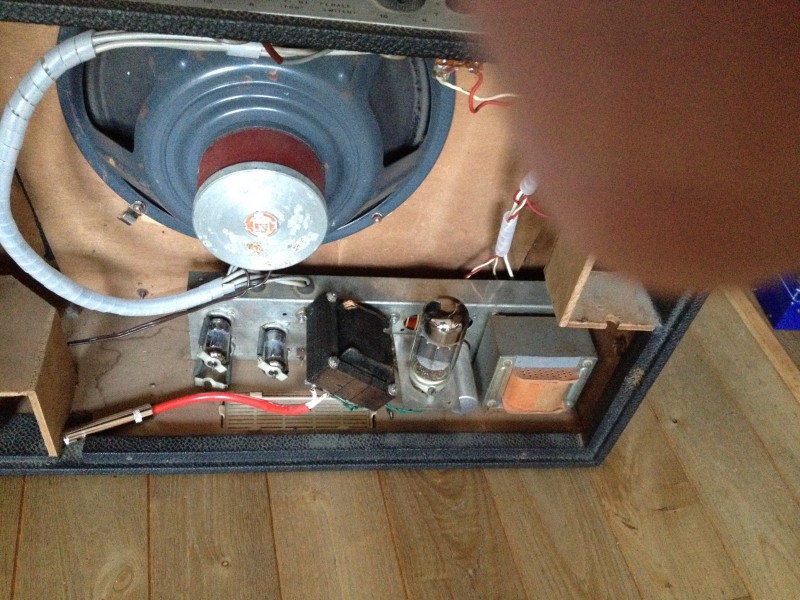

Je vais regarder quelle broche va sur le transfo l'intérieur de l'ampli est vide et tout le circuit et les transfo sont regroupés en bas les composants sont agglutinés les uns aux autres c'est impressionnant.

déjà corrigé

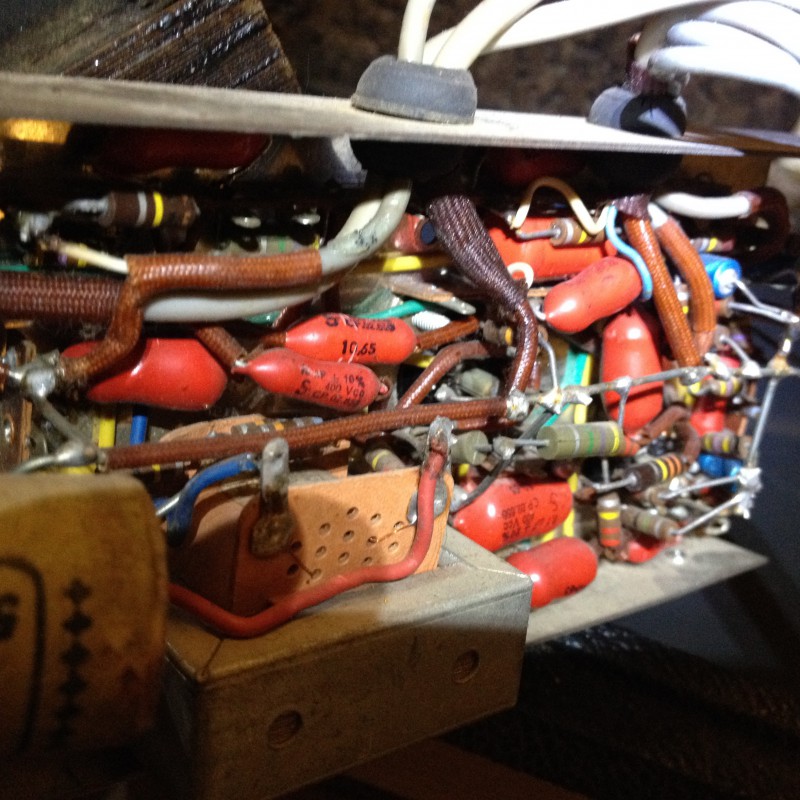

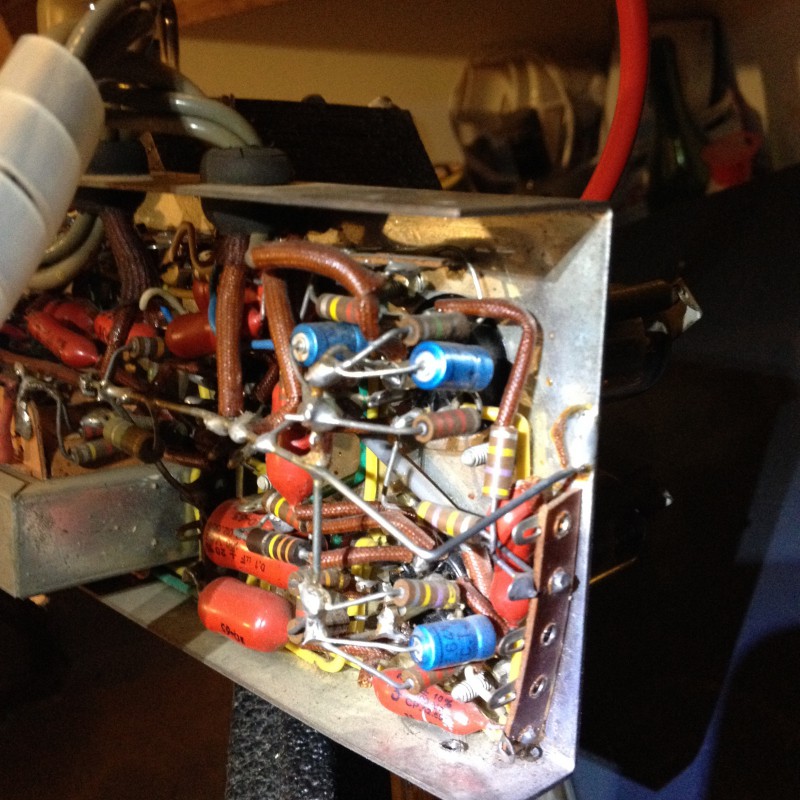

8O waou le vintage !! là c'est pas avec google maps qu'on trouvera son chemin.. faut connaître
enfin si c'est fiable bravo au concepteur !

Oulala oui! C'est bien tassé ! Ça se faisait beaucoup dans les 60 de mettre le préamp en haut avec les boutons et l'alim et la puissance en bas. Les Garen c'est pareil. Et t'as un beau HP Audax, sans doute TA28.

hé hé, là tout est en bas, le préamp et la puissance, LA lampe est puissante, sans doute dans les trente watts, le trémolo par contre fait du bruit quand je le monte et vibre malgré tout assez vite au minimum ; mais le son est bien rond est moelleux si on le pousse suffisamment sinon il est un peu aigu.
hp "son 28A"
