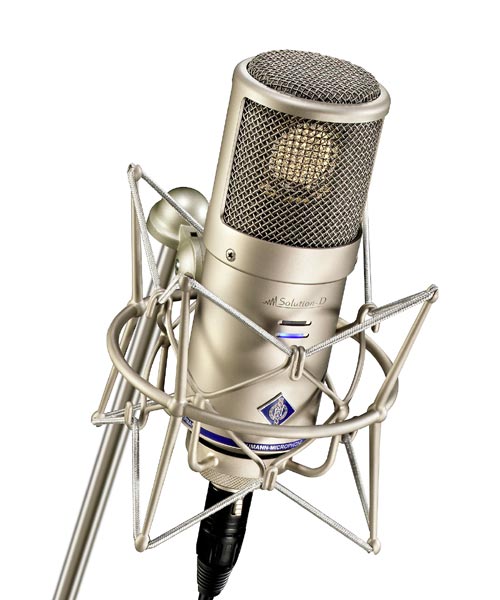

Neumann Solution D D-01 Mono set

Spécifications

• Micro D-01
• Convertisseur A/D 28 bits spécialement développé par Neumann,
• 15 directivités,
• Dynamique 130 dB,
• Nouvelle conception de capsule,
• Fonctions DSP additionnelles,
• Limiteur de transitoires,
• Toutes les fonctions et paramètres sont contrôlables à distance,
• LEDs librement configurables.
• Interface DMI-2
• Conversion AES 42-2001,
• AES/EBU,
• Fiabilité de la synchronisation grâce à un nouveau procédé PLL,
• Alimentation pour 2 micros,
• Possibilité de cascader plusieurs DMI-2,
• Générateur d'horloge intégré.
• Logiciel de contrôle
• Monitoring et réglage de tous les paramètres,
• Contrôle des fonctions DSP,
• Crête mètre,
• Bargraphe de limiteur de transitoires,
• Mémorisation et copie des réglages.
• Fonctions télécommandables :
• Directivité
• Passe-haut : flat, 40, 80, 160 Hz
• Pré-atténuation : 0 , -6, -12, -18 dB
• Gain : de 0 à 63 dB par pas de 1 dB, sans bruit parasite
• Signal de test : 1 kHz, bruit blanc, bruit rose
• Compresseur/limiteur paramétrique (incluant une fonction déesseur)
• Limiteur de crête indépendant, pour éviter tout écrêtage
• Fonctions de sélection : Soft Muting, inversion de phase, signaux lumineux
• Signaux lumineux : LED rouge5) et bleue (commutables via logiciel de contrôle ou port utilisateur)
• Conversion A/N : procédé Neumann (breveté), résolution numérique interne 28 bits
• Traitement numérique du signal : point fixe,
• résolution interne variable de 28 bits à 60 bits
• Synchronisation:
• AES 42-Mode 2, Mode 1 (asynchrone),
• Fonctionnement asynchrone (free-running, sans référence),
• précision de base de la fréquence : ± 25 ppm
• Fonctionnement synchrone, fenêtre d'accroche (pull-in) : Min. ± 100 ppm
• Alimentation (tension fantôme conforme à la norme AES 42)
• Valeurs de tension d'alimentation : +7 V à +10,5 V
• Sortie : sur connecteur XLR3M, 24 bits conforme à la norme AES/EBU (AES 3)
• Caractéristiques D-01
• Transducteur acoustique: Capsule K 07 à double membrane de grand diamètre (30 mm) pourvue d'électrodes internes protégées
• Directivités respectives: 15 possibilités, omnidirectionnelle ... cardioïde ... bidirectionnelle (figure de 8)
• Réponse en fréquence: 20 Hz à 20 kHz
• Sensibilité en champ libre 2) 3): -44 dBFS
• Niveau de bruit équivalent, CCIR4): 19 dB
• Niveau de bruit équivalent, pondéré A4): 8 dB-A
• Rapport Signal/Bruit3), CCIR4): 75 dB
• Rapport Signal/Bruit3), pondéré A4): 86 dB
• Niveau SPL maximal à 0 dBFS: 138 dBSPL
• Fréquences d'échantillonnage: 44.1, 48, 88.2, 96, 176.4, 192 kHz
• Intensité consommée: max. 220 mA
• Poids: env. 700 g, diamètre: 63.5 mm, longueur: 185 mm
• Caractéristiques de l'interface numérique DMI-2 (Digital Microphone Interface)
• 2 canaux, entrées sur connecteurs XLR3F, format AES 42
• Sorties : connecteurs XLR3M, format AES/EBU, résolution numérique 24 bits
• Bus de contrôle : RS485 via connecteur RJ 45. Un second connecteur RJ 45 sert à la mise en cascade de plusieurs DMI (jusqu'à 4 aujourd'hui, 16 plus tard). Le branchement au port USB de l'ordinateur s'effectue par l'intermédiaire d'un convertisseur d'interface Neumann USB485 (livré).
• Port utilisateur (User Port) : Connecteur Sub-D 9 points, 3 fonctions par canal
• Synchronisation : AES 42 - Mode 2 (système PLL [boucle à verrouillage de phase] utilisant un signal de wordclock externe, et télécommandant le VCXO dans le microphone ? mode par défaut), AES 42 - Mode 1 (asynchrone, demande un convertisseur de fréquence d'échantillonnage [SRC] côté récepteur).
• Entrée wordclock : sur connecteur BNC, impédance 75 Ohms.
• Sortie wordclock : sur connecteur BNC, impédance 75 Ohms, bascule automatiquement sur le générateur de wordclock interne en l'absence de réception de wordclock externe. Valeurs de fréquence d'échantillonnage disponibles : 44,1 / 48 / 88,2 / 96 / 176,4 / 192 kHz.
• Wordclock externe : 44,1 / 48 / 88,2 / 96 / 176,4 / 192 kHz
• ou format AES 11.
• Indicateurs : Data Valid (AES 42) et Sync Locked (Mode 2) pour chaque canal, Power On et Ext. Word Clock.
• Tension secteur : 90 à 240 Volts, 50/60 Hz.
• Mémorisation des derniers réglages du microphone, et recharge automatique dans les microphones à la mise sous tension, sans ordinateur/RCS.
