Alimentation 12V AC HELP!

_juh_
  • _juh_
  • Special Cool utilisateur
  • #1
  • Publié par
    _juh_
    le 18 Janv 2023, 18:58
Bonjour à tous.

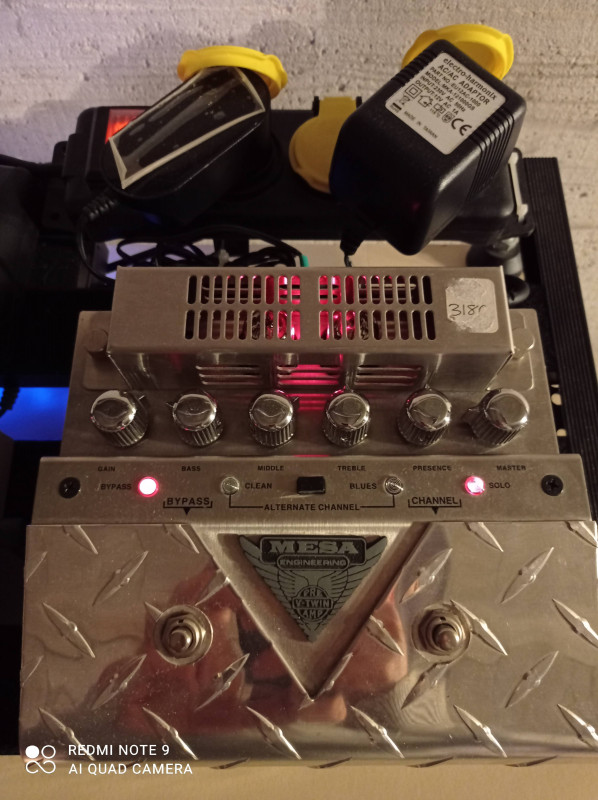

J'ai acheté il y a peu une mesa boogie Vtwin V2 qui n'avait pas son alim.

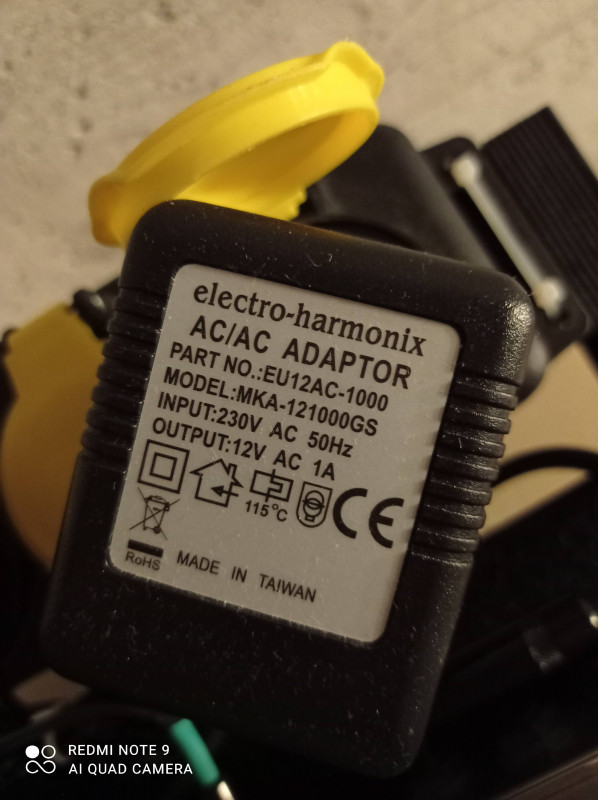

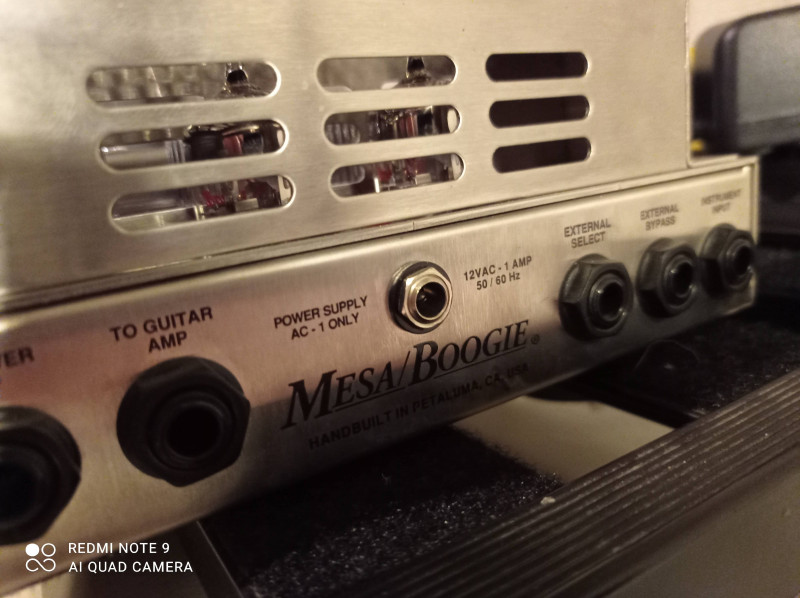

Après recherche j'achète une alim EH sur banzai en 12V AC 1A (soit les valeurs notées à l'arrière de la pédale) + l'embout a souder qui va bien.
La pédale fonctionne mais je la trouve un peu "molle" par rapport aux demos que je vois ici et là.

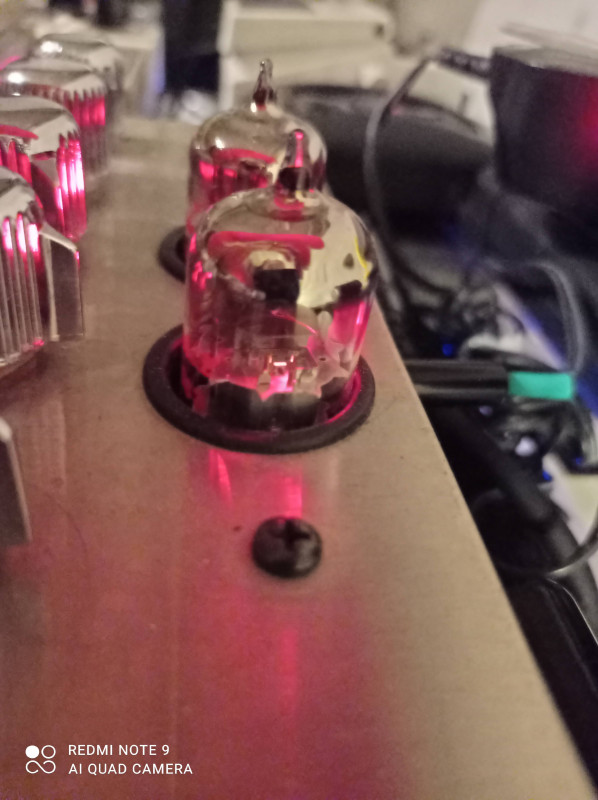

je change les lampes, idem.

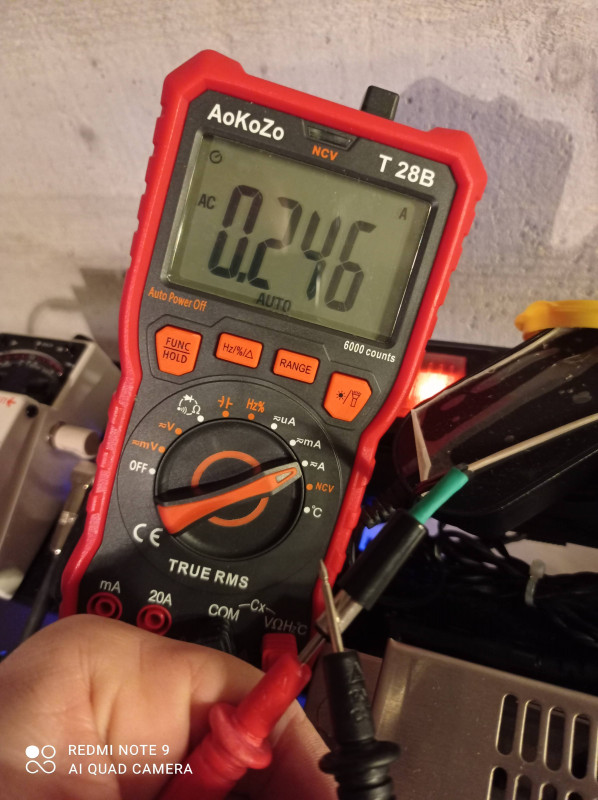

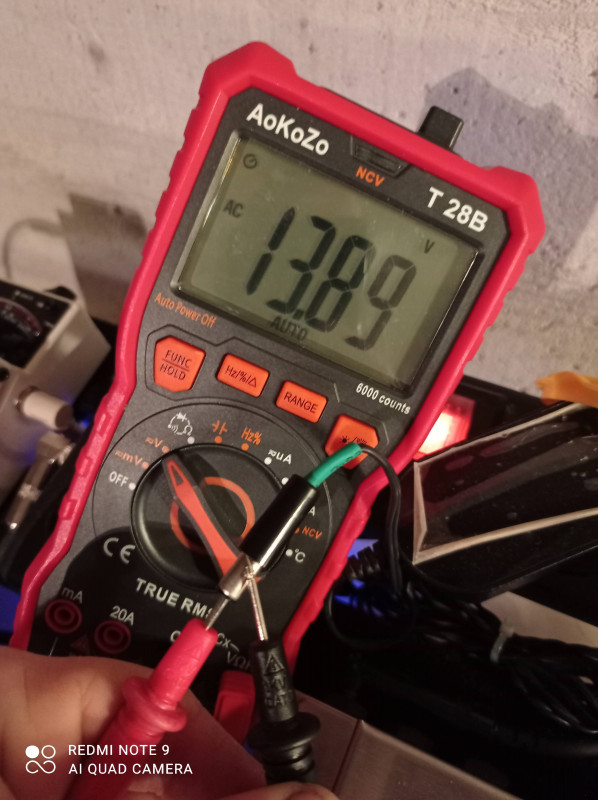

par acquis de conscience je mesure le jus directement sur l'embout soudé: 13V et seulement 250mA...!
Question: je sais pas mesurer ou EH a de GROSSES tolérances?
Une pédale avec seulement 1/4 d'intensité est elle sensée seulement s'allumer?
merci
Pioup
  • Pioup
  • Custom Cool utilisateur
  • #2
  • Publié par
    Pioup
    le 18 Janv 2023, 22:03
Elle consomme combien la VTwin ? C'est pas écrit dessus ?
Killing is my business...
...and business is good !!!
oldamp
  • oldamp
  • Vintage Méga utilisateur
  • #4
  • Publié par
    oldamp
    le 18 Janv 2023, 23:47
Comment tu mesures les 250 mA ?
bebear
  • bebear
  • Special Total utilisateur
  • #6
  • Publié par
    bebear
    le 19 Janv 2023, 09:27
oldamp a écrit :
Comment tu mesures les 250 mA ?

La qestion de Oldamp me semble pertinente.
Tout d'abord: ton multimètre ne me paraît pas être connecté en "mode ampèremètre" , mais en mode voltmètre. Le câble rouge est connecté sur V/Hz de ce que je vois? Il devrait être branché sur "20A", dans un premier temps. Mais attention, bien lire la suite.

Ensuite, si je comprend bien, tu as câblé une seconde fiche pour faire tes mesures, et cette fiche est en parallèle de celle alimentant ton équipement. Si tel est le cas c'est OK pour mesurer une tension mais surtout pas une intensité. Tu risques de faire cramer ton alim si tu te mets ton multimètre en mode ampèremètre puisqu'elle sera en court circuit.
L'intensité du courant se mesure en série.
Ici une explication:
https://www.maxicours.com/se/c(...)ique/
Après je n'ai peut être pas bien compris ton montage de mesure, mais ce qui est certain c'est qu'on ne mesure pas l'intensité comme la tension.
corto30
  • #7
  • Publié par
    corto30
    le 19 Janv 2023, 09:34
8O

+1 bebear
Nutrisco et Extinguo
