Construire un Cab 2x12

peenduitre
Salut

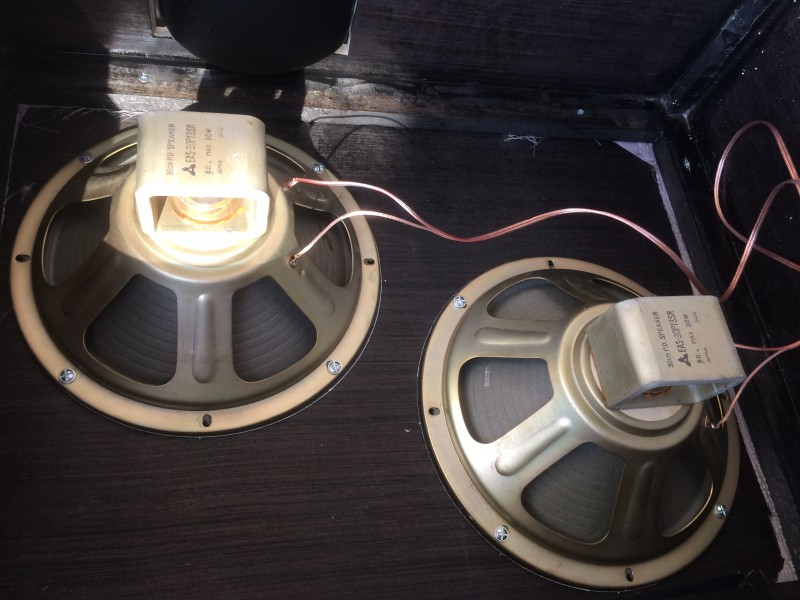

j'ai récupéré 2 HP 12" aimant Alnico des 1960's MADE IN JAPAN (marque National Panasonic)
30w / 8 ohms
j'ai fabriqué un cab pour les loger

Le défi : fabriquer un bon cab 2 X 12 pour moins de 100e (hors HP) !

je suis parti sur une configuration verticale, avec montage des HP en diagonale afin de rester dans des proportions et un poids acceptables

les dimensions extérieurs 75x60x30

1/ pour la caisse j'ai opté pour du contre-plaqué, épaisseur 15mm
moins cher que du medium ou du massif, on peut se le faire découper sur mesure sans surcoût dans les magasins de bricolage.
J'ai utilisé de la colle à bois pour l'assemblage avec tasseaux de pin, et des visses pour maintenir le temps de la prise
Une finition avec de la pâte à bois permet de boucher les trous de visses ainsi que les jointures

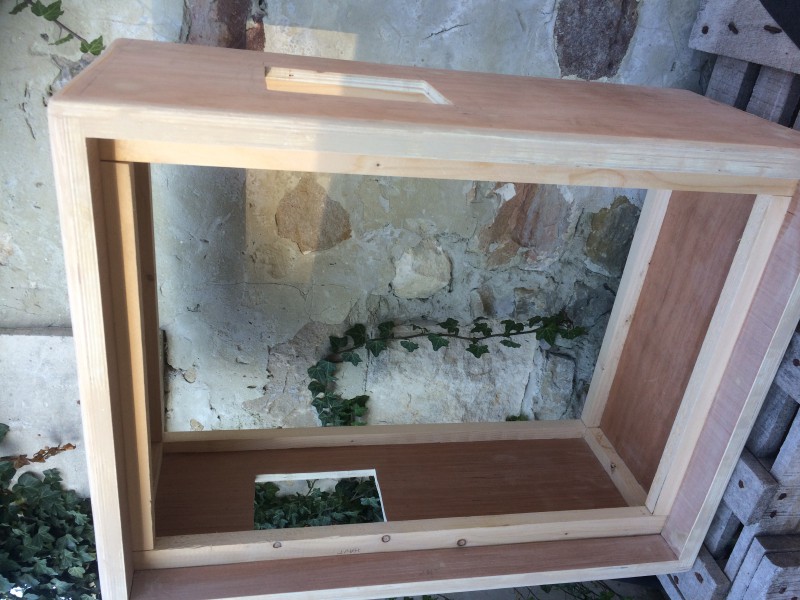

ça donne ça :



J'ai doublé le CP en façade, pour que ça fasse "plus mieux",

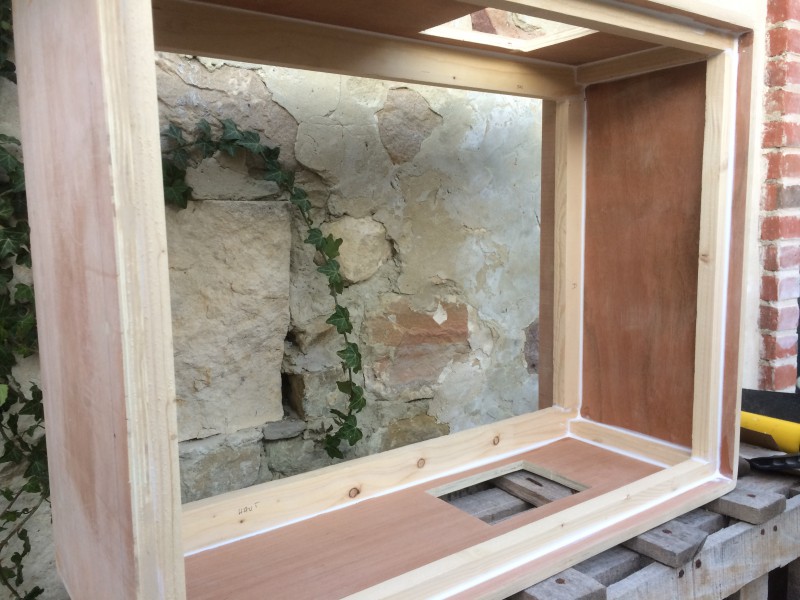

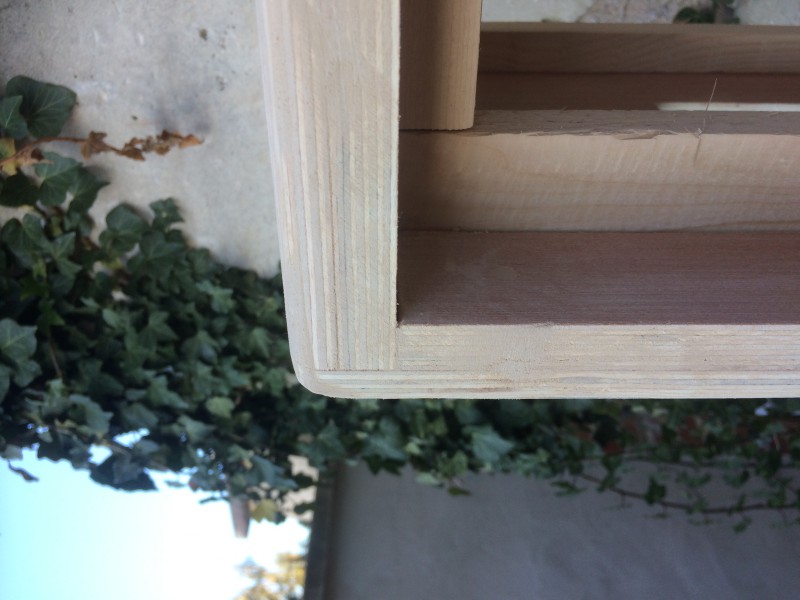

à noter l'assemblage au niveau des angles et les arrondis :

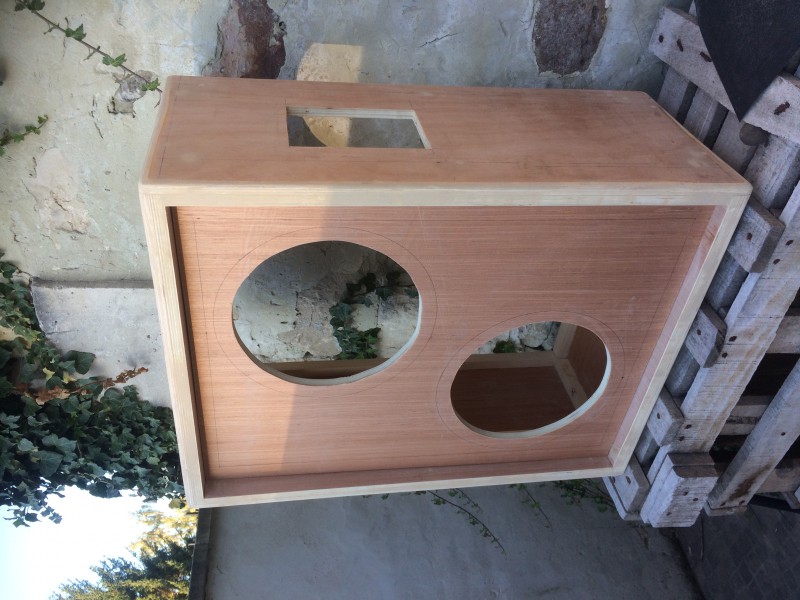

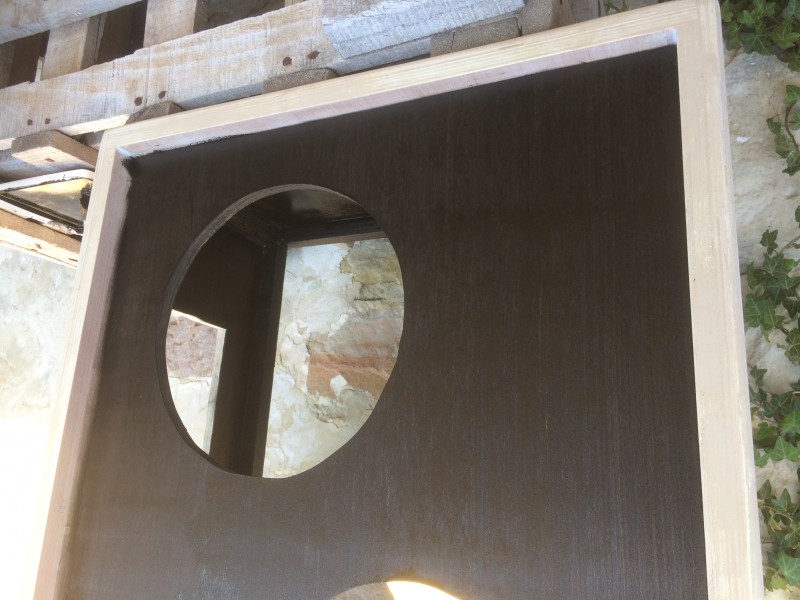

... avec la façade :



Ensuite j'ai comblé et scellé toutes les jointures intérieures avec de l'acrylique :

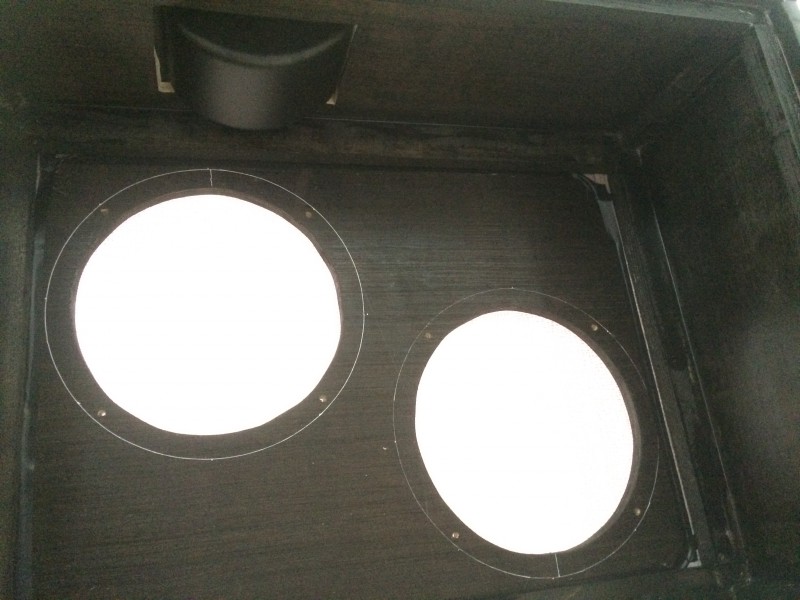

J'ai peint l'intérieur du cab en noir ainsi que la façade et la plaque arrière (closed back) :



Vient l'étape la plus délicate : la pose du tolex...
Il y a plusieurs manière de faire, j'ai opté pour cette méthode :



2/ pour ma part j'ai mis du simili cuir, ça coute rien

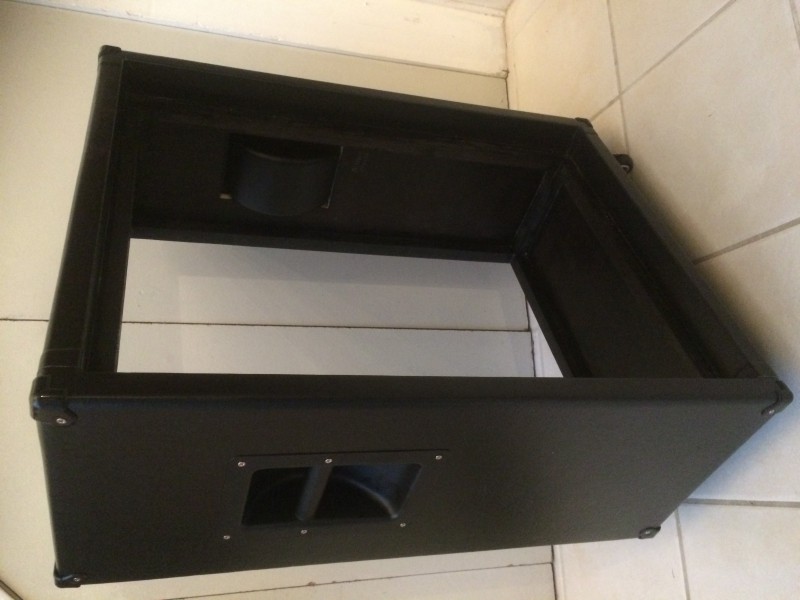

ça se pose sans encombre à la neoprène :



Maintenant, pose du grill cloth.

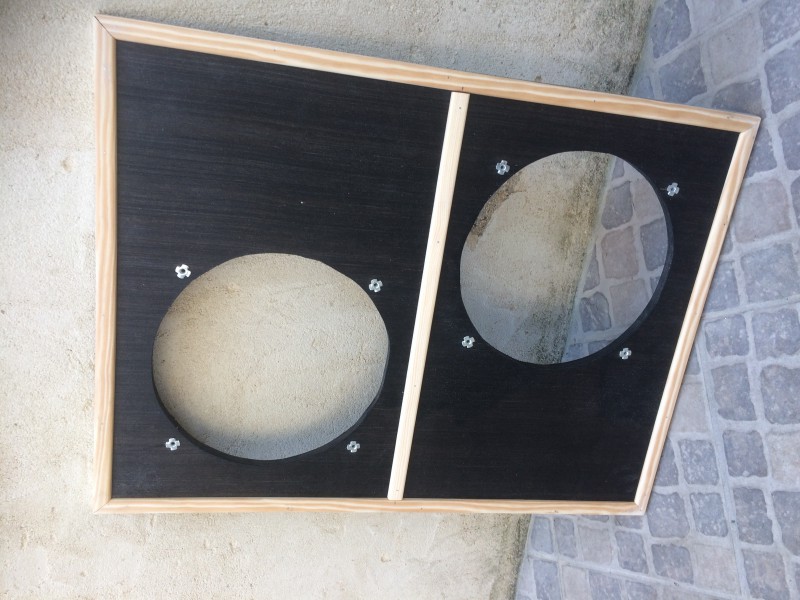

Il faut faire un cadre sur la façade afin de tendre le tissu :



Pour la pose, il y a un tuto ici :



3/ en guise de grill cloth, moi j'utilise un pan de rideau,
moins honéreux. Faire attention = le tissage ne doit pas atténuer le son (important !!)

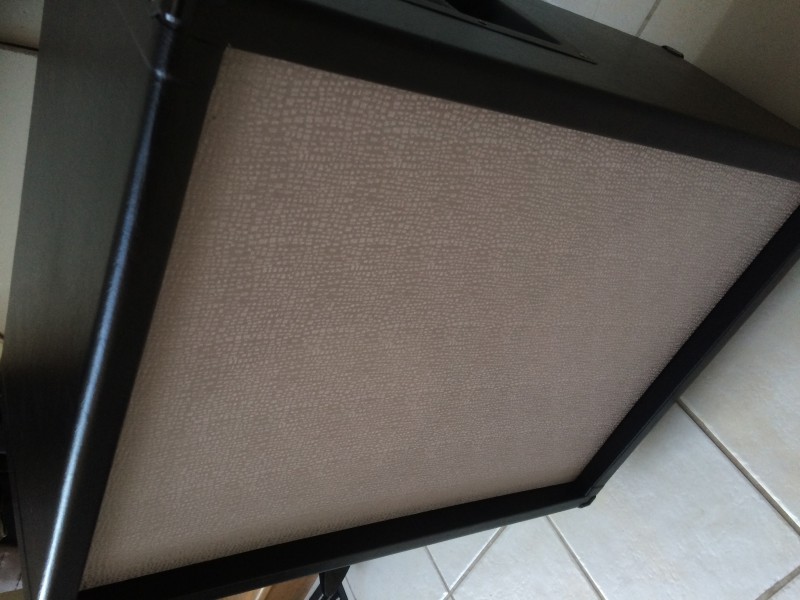

Faut un tissu où on voit le jour passer entre les mailles (pas un velour par exemple) :

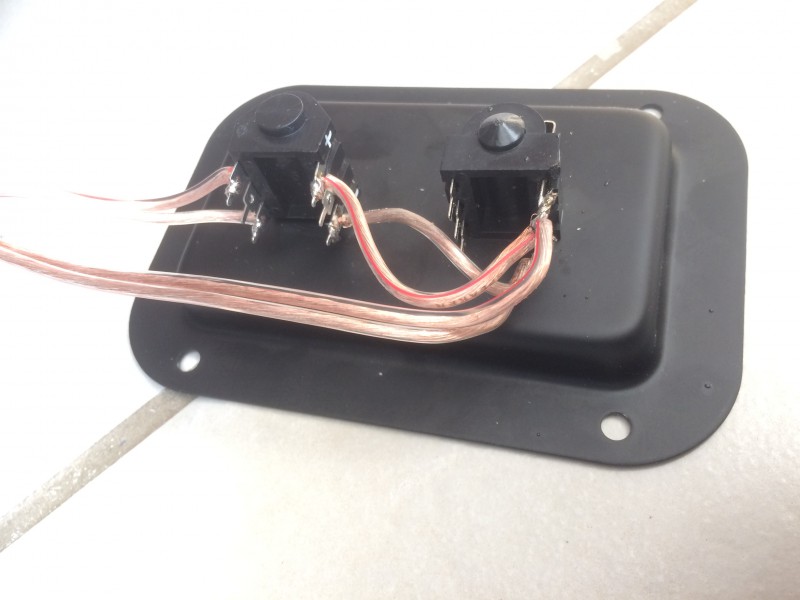

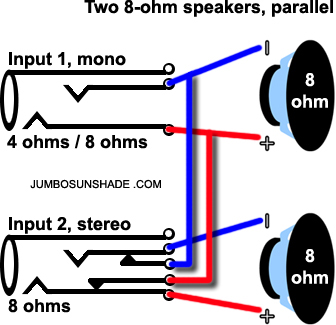

Cablage audio selon ce schéma :







Ce qui nous donne :
INPUT 1 -> 60 watts mono / 4 ohms / 2 HP en parallèle
INPUT 2 -> 30 watts / 8 ohms / mono 1 HP (INPUT 2 seul) ou stereo 2 HP (INPUT 1 + INPUT 2 simultanées)

ET voilà le résultat !!

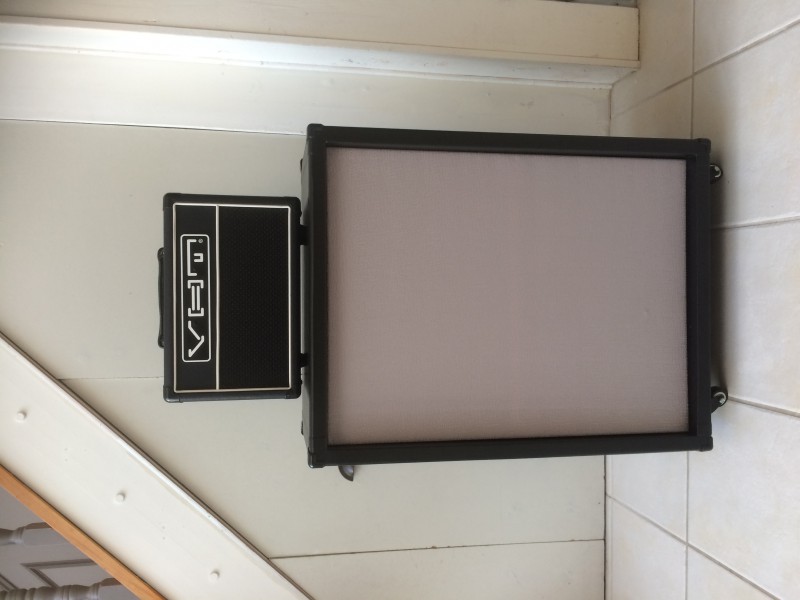

avec la petite tête VHT Special 6 qui lui va comme un gant :




C'est l'heure de comptes...
- bois : 35e (à la coupe chez Brico')
- poignées, roulettes, cornières, plaque jack, câble : 35e (Ali**press pour l'essentiel)
- simili cuir : 15e (magasin de tissu)
- tissu pour grill cloth : 5e (G*fi)
- visses et colle : 15e (Brico' et supermarché)

= défi presque atteint... TOTAL : 105 €


Pour info j'ai passé 3 aprèm' pour le faire
avec pour seuls outils une scie sauteuse, une visseuse et une ponceuse à bande

Si vous avez des questions ou suggestions : n'hésitez pas !!

A+

PS : je prévois la pose d'un passe-poil blanc autour du grill cloth, ça se trouve en magasin de tissu pour 0,55€ / mètre...
"L'esprit c'est comme un parachute : s'il reste fermé, on s'écrase."
Frank ZAPPA
peenduitre
bonjour le torticolis !

désolé pour l'orientation des photos
c'était pourtant à l'endroit sur mon écran

bref...
Comme quoi un bon tuto bien clair n'est jamais perdu. Presque 7 ans plus tard je tombe sur ce modop fabriquez votre cab vous-même. Bon boulot, beaucoup de soin apporté à la réalisation. Merci pour toutes ces explications, C'est une aide précieuse.
